Pourquoi les câbles aériens isolés remplacent les conducteurs aériens nus et ce que la transition exige

Le remplacement des conducteurs aériens nus par câble isolé aérien Les s (AIC) dans les réseaux de distribution sont déterminés par une combinaison de facteurs de sécurité, de fiabilité et de maintenance qui s'aggravent considérablement dans des environnements d'installation spécifiques. Les conducteurs nus sur poteaux en bois ou en béton constituent la technologie de distribution aérienne standard depuis plus d'un siècle, mais leurs performances dans les zones à forte végétation, les environnements côtiers et les réseaux urbains à taux de pannes élevé ont conduit à l'adoption généralisée d'alternatives isolées à partir des années 1970 en Scandinavie et progressivement adoptées en Asie, en Afrique et en Amérique latine au cours des décennies suivantes.

Le principal avantage technique des câbles aériens isolés par rapport aux conducteurs nus est la réduction du courant de défaut entre les contacts conducteur-conducteur et conducteur-arbre. Une ligne de distribution nue de 11 kV traversant la canopée des arbres nécessite un couloir de dégagement de 2 à 3 mètres de chaque côté pour éviter tout contact avec les branches sous l'effet du vent ; un câble aérien isolé peut tolérer un contact de dérivation direct sans déclenchement de défaut car l'isolation résiste à la tension de contact pendant toute la durée de l'événement de contact. Cela permet de réduire la largeur des emprises de 40 à 60 %, réduisant ainsi considérablement les coûts de défrichement et l’impact environnemental dans les régions forestières. L'isolation n'offre pas de tolérance de contact permanente — une pression de dérivation soutenue finira par éroder la gaine et pénétrer jusqu'au conducteur — mais elle convertit les défauts instantanés potentiellement mortels en conditions gérables à développement lent qui peuvent être détectées et éliminées avant de devenir des pannes.

La transition des systèmes aériens nus aux systèmes aériens isolés nécessite des changements dans le matériel, les pratiques d'installation et la coordination des systèmes de protection qui sont souvent sous-estimés dans la planification du projet. Les raccords pour poteaux à conducteur nu (isolateurs à pince, isolateurs de bobine et matériel de traverse) ne sont pas compatibles avec l'installation AIC, qui nécessite des systèmes de support de fil messager, des poignées hélicoïdales préformées, des pinces de suspension et des pinces de contrainte conçues pour le diamètre extérieur spécifique du câble et la tension mécanique. Les paramètres des relais de protection calibrés pour les courants de défaut des conducteurs nus doivent être recalibrés pour les câbles isolés, où l'isolation retarde le développement du défaut, modifiant ainsi le profil temps-courant vu par les relais de surintensité. Les services publics qui installent des conducteurs AIC sur du matériel conçu pour des conducteurs nus, ou qui ne parviennent pas à ajuster les paramètres des relais de protection, sont fréquemment confrontés à des détections de défauts manquées ou à des déclenchements intempestifs au cours de la période de transition.

Conception des fils messagers dans les câbles aériens basse tension et son effet sur l'affaissement et la tension

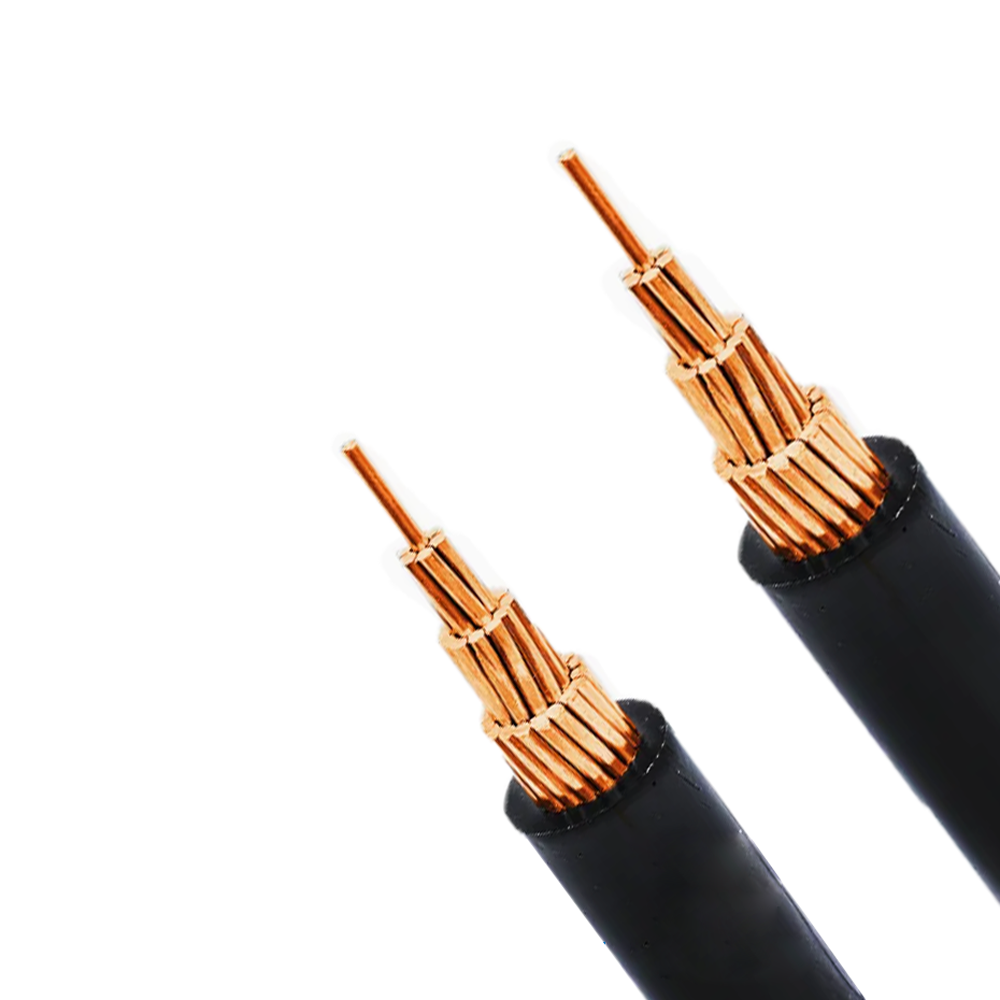

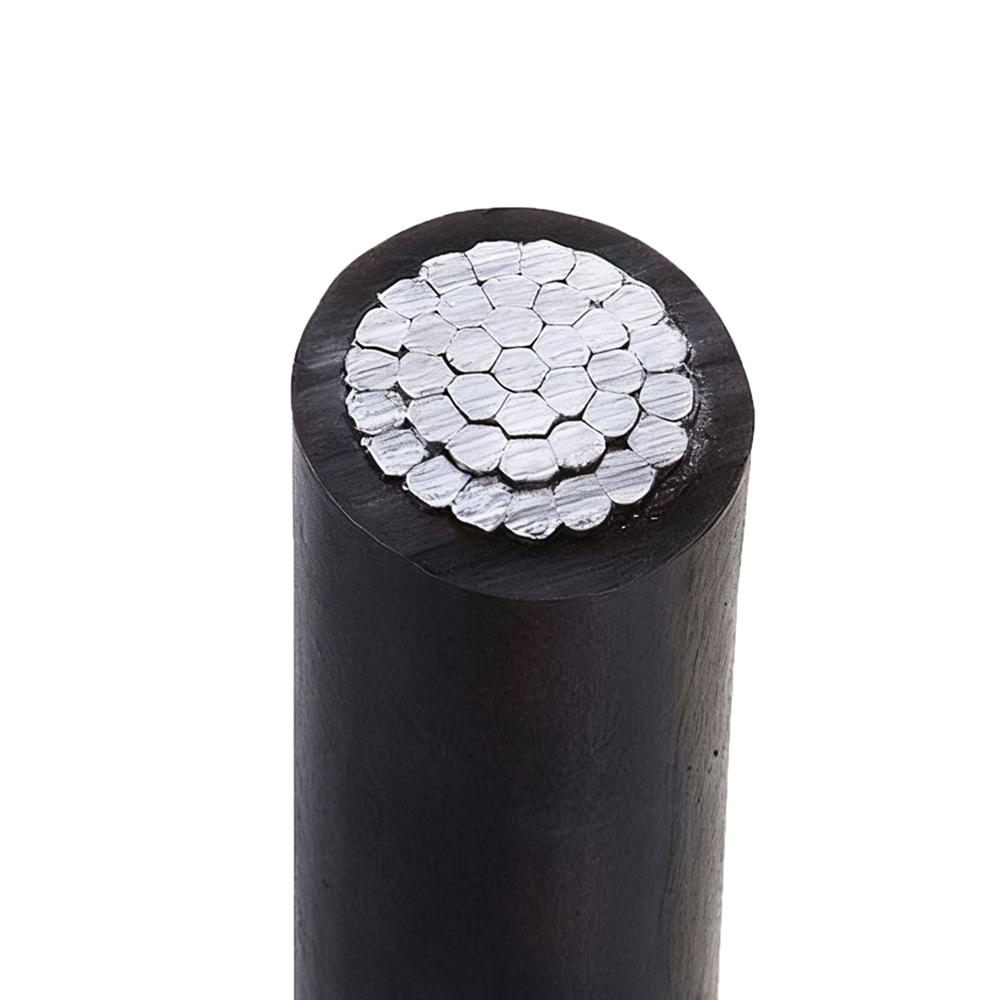

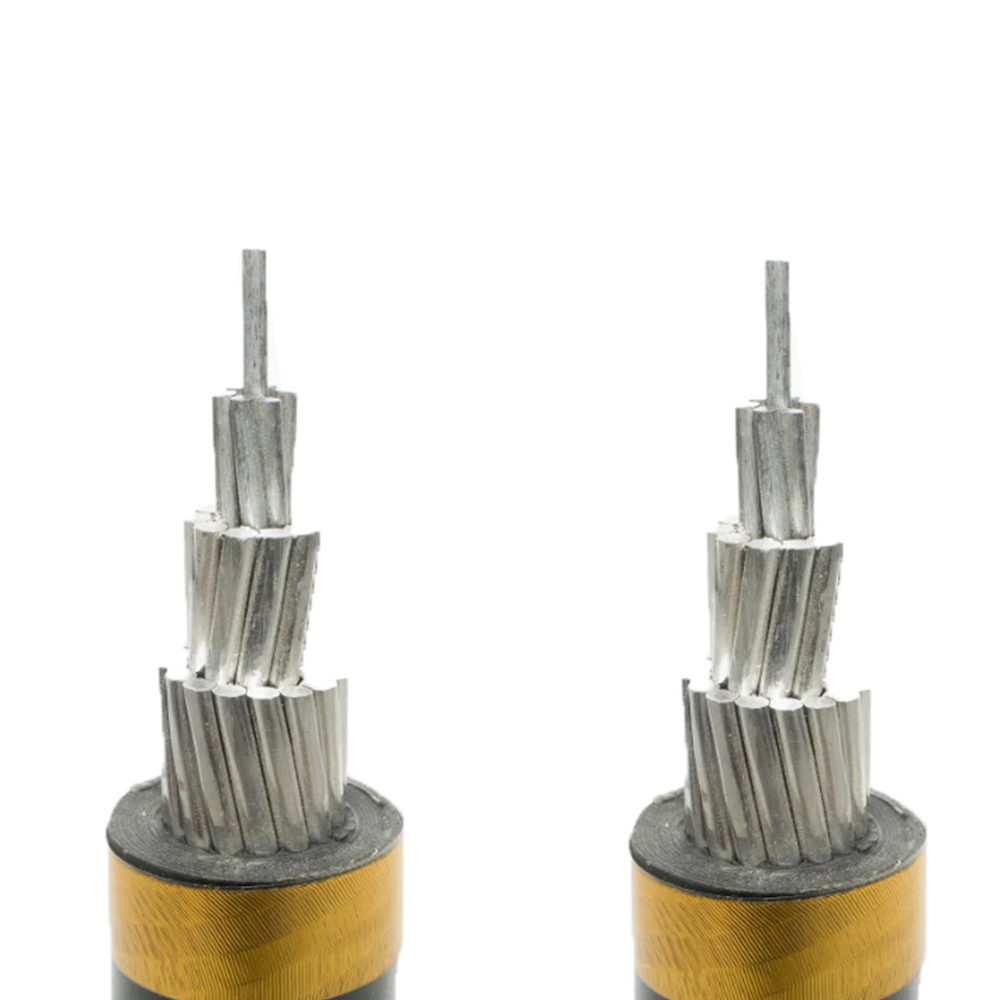

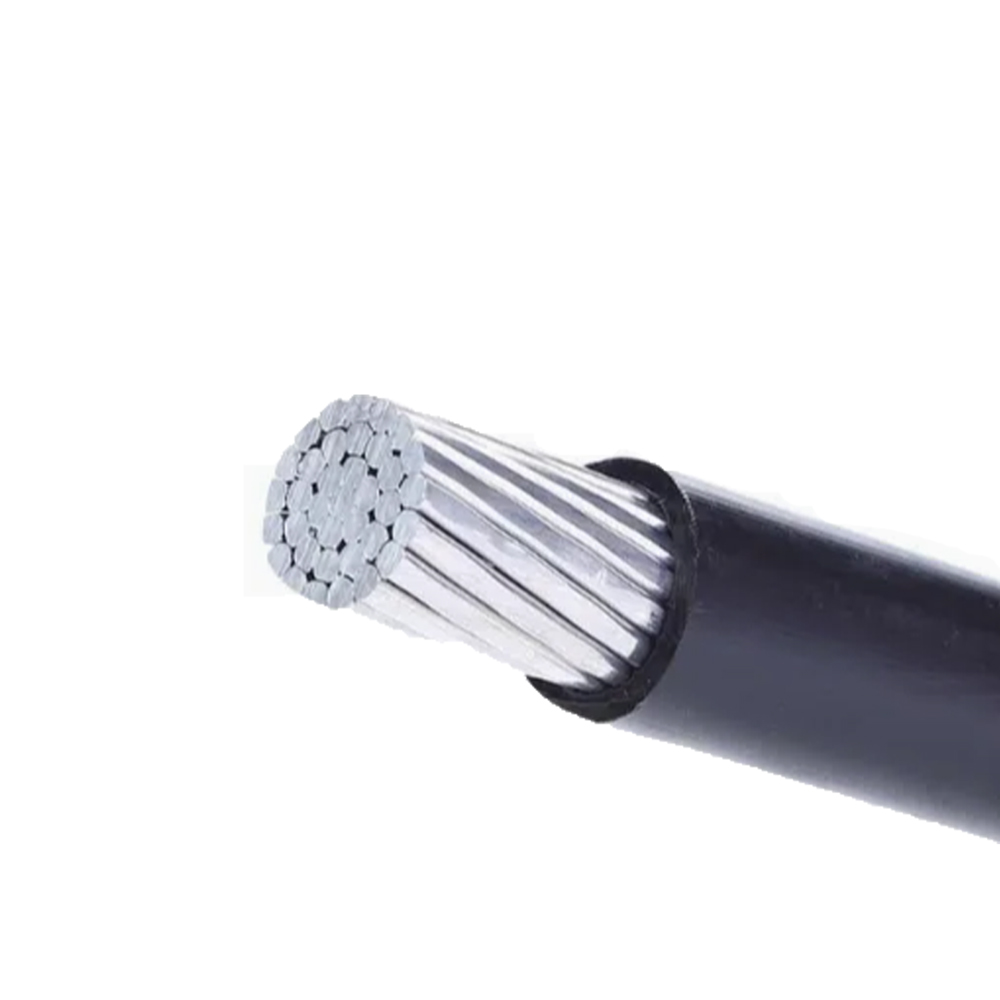

Les câbles aériens basse tension regroupés (ABC, généralement évalués à 0,6/1 kV) sont disponibles dans deux configurations mécaniques : avec un fil messager dédié, nu ou isolé, qui supporte la totalité de la charge mécanique du faisceau, et des configurations autoportantes dans lesquelles l'un des conducteurs isolés sert de neutre mécanique. Le choix entre ces configurations a des conséquences significatives sur la capacité de longueur de portée, la tension de l'installation, le comportement à l'affaissement sous variation de température et la fiabilité mécanique à long terme.

Dans ABC supporté par messager, le fil messager est généralement un fil d'acier galvanisé ou un conducteur en aluminium renforcé d'acier (ACSR) sélectionné indépendamment des besoins en courant électrique. Le messager porte la charge caténaire de l'ensemble du faisceau de câbles, et les conducteurs isolés y sont suspendus à l'aide d'attaches de câble ou de pinces préformées à intervalles réguliers, généralement tous les 0,5 à 1,0 mètres le long de la travée. La conception mécanique du messager est régie par la portée maximale de conception du câble, les conditions de charge de vent et de glace applicables à la région d'installation et l'affaissement maximal autorisé (qui affecte la hauteur libre requise du poteau au-dessus du sol). Pour une portée de 60 mètres dans une zone de vent modéré avec un faisceau ABC à 4 noyaux de 4 × 70 mm², la tension du messager dans des conditions de charge maximale peut atteindre 8 à 12 kN, ce qui nécessite une résistance à la rupture du messager d'au moins 24 à 36 kN avec un facteur de sécurité de 3. L'utilisation d'un messager sous-dimensionné qui développe un affaissement excessif en été (lorsque la dilatation thermique allonge les conducteurs en aluminium) peut amener le faisceau à entrer en contact avec des structures ou de la végétation en dessous de la hauteur libre de conception.

ABC autoportant élimine le messager séparé en utilisant le conducteur neutre comme neutre électrique et comme support de charge mécanique. Le conducteur neutre dans cette configuration doit être mécaniquement évalué pour la charge caténaire complète, ce qui signifie qu'il est souvent construit en ACSR (conducteur en aluminium renforcé d'acier) ou en alliage d'aluminium étiré plutôt qu'en aluminium recuit utilisé dans les conducteurs de phase. La tension dans le conducteur neutre sous une charge maximale de glace et de vent doit être comprise dans la limite de tension nominale du conducteur, ce qui limite la portée maximale réalisable. Pour les ABC BT autoportants, les portées maximales typiques vont de 40 à 80 mètres en fonction de la taille du conducteur et de la classe de charge régionale ; au-delà de ces portées, des poteaux de support intermédiaires sont nécessaires même si la chute de tension sur la portée permettrait une portée électrique plus longue. La configuration autoportante est plus simple à installer (aucune installation de messagerie séparée requise) mais offre moins de flexibilité de conception que les systèmes pris en charge par messagerie pour des géométries de portée inhabituelles ou des conditions de forte charge de glace.

Sélection de matériaux d'isolation pour les câbles aériens moyenne tension dans des environnements exigeants

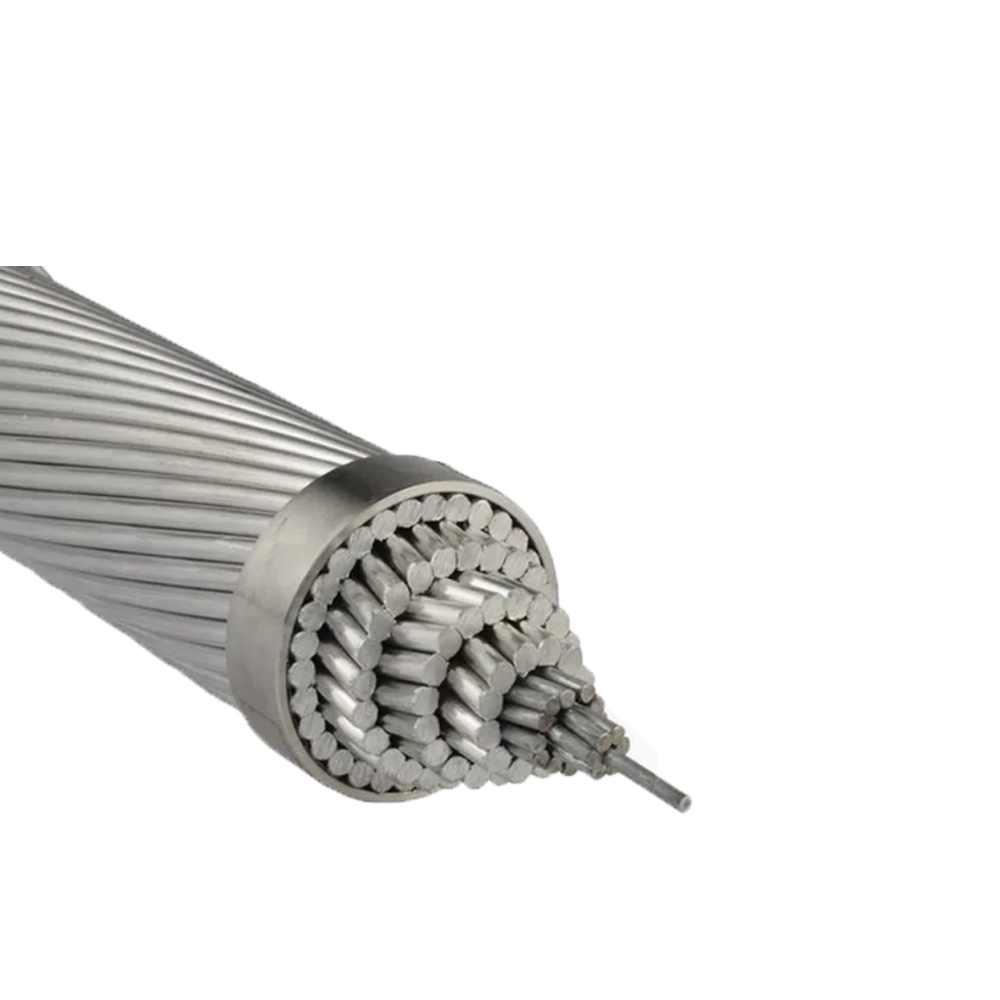

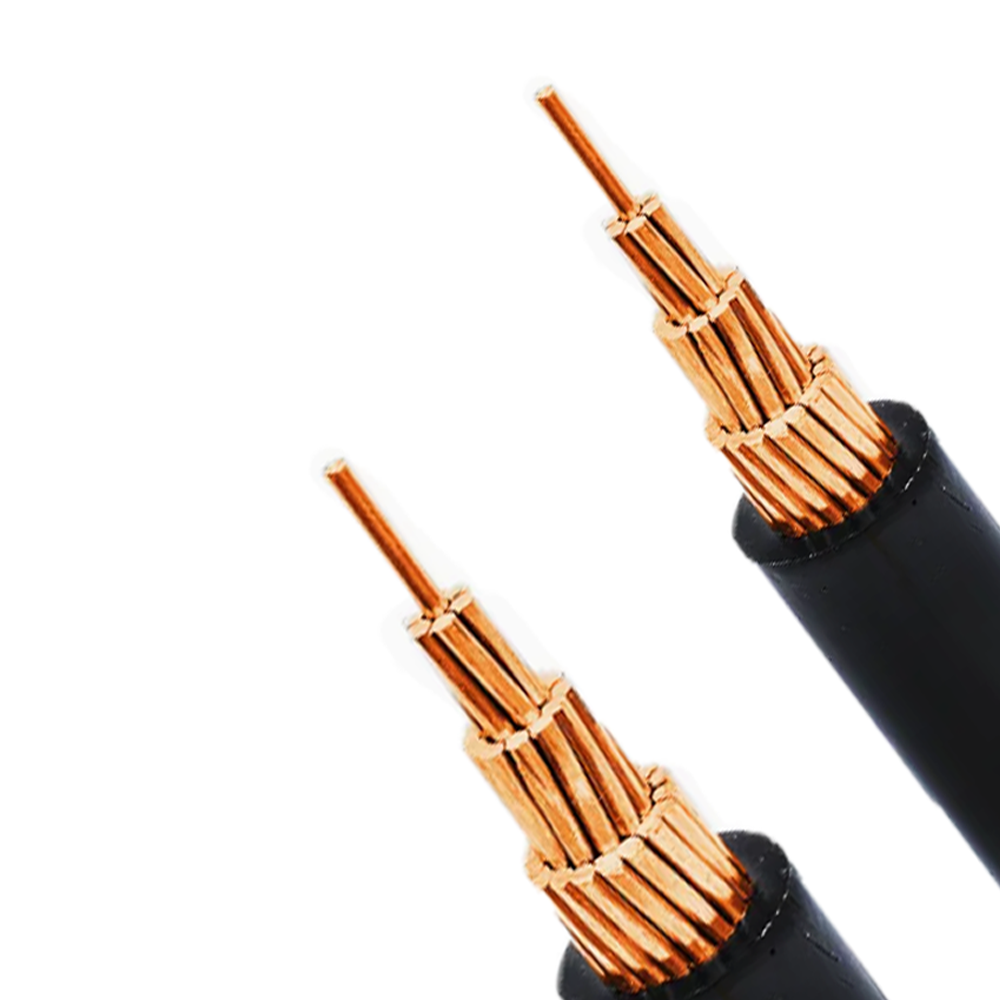

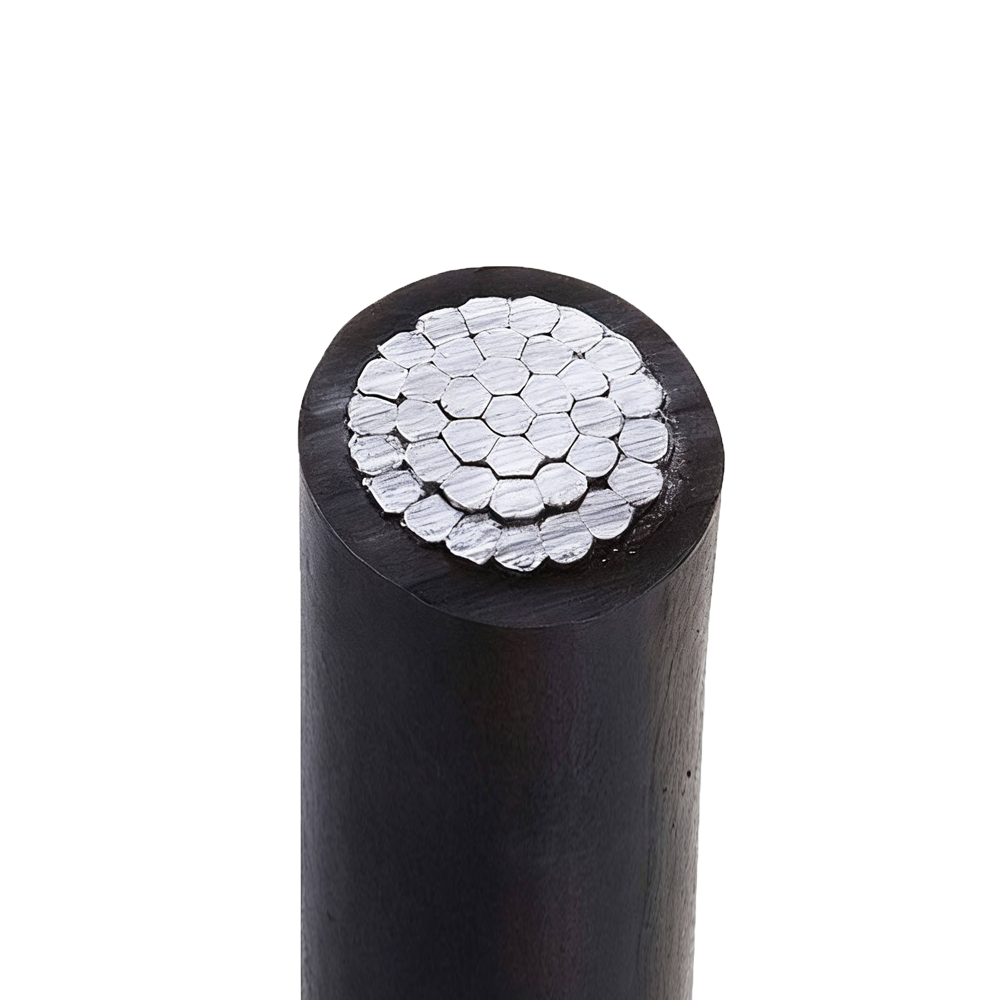

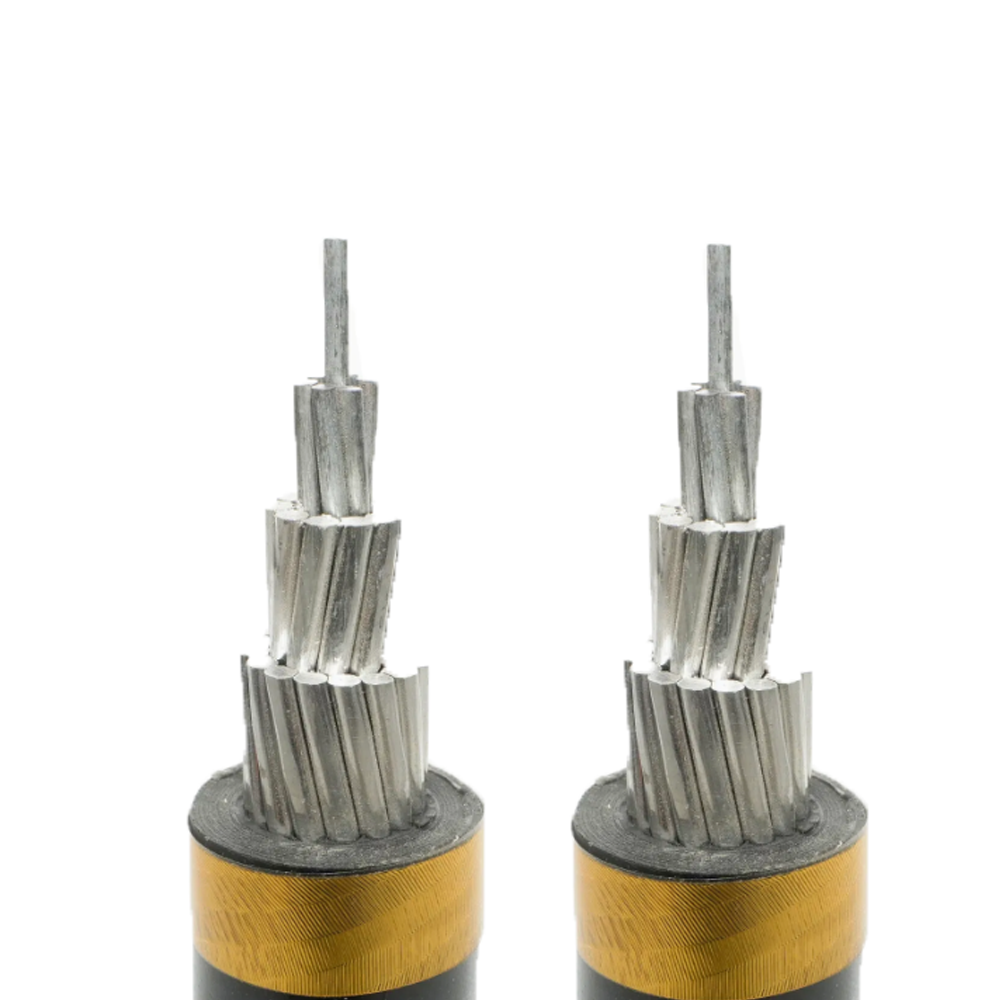

Moyenne tension câble isolé aérien Les câbles (généralement de 10 à 35 kV) fonctionnent dans des conditions d'exposition prolongée aux UV, de cycles de température étendus et de contact direct avec les intempéries, conditions qui imposent des exigences beaucoup plus élevées en matière de performances des matériaux isolants que l'environnement protégé des installations de câbles souterraines ou intérieures. L'isolation doit simultanément fournir une rigidité diélectrique adéquate pour la classe de tension, résister à la photodégradation et à l'oxydation thermique sur une durée de vie de 30 à 40 ans et maintenir une flexibilité mécanique adéquate pour une installation à basse température. Ces exigences orientent vers des systèmes d’isolation en polymères réticulés plutôt que des matériaux thermoplastiques.

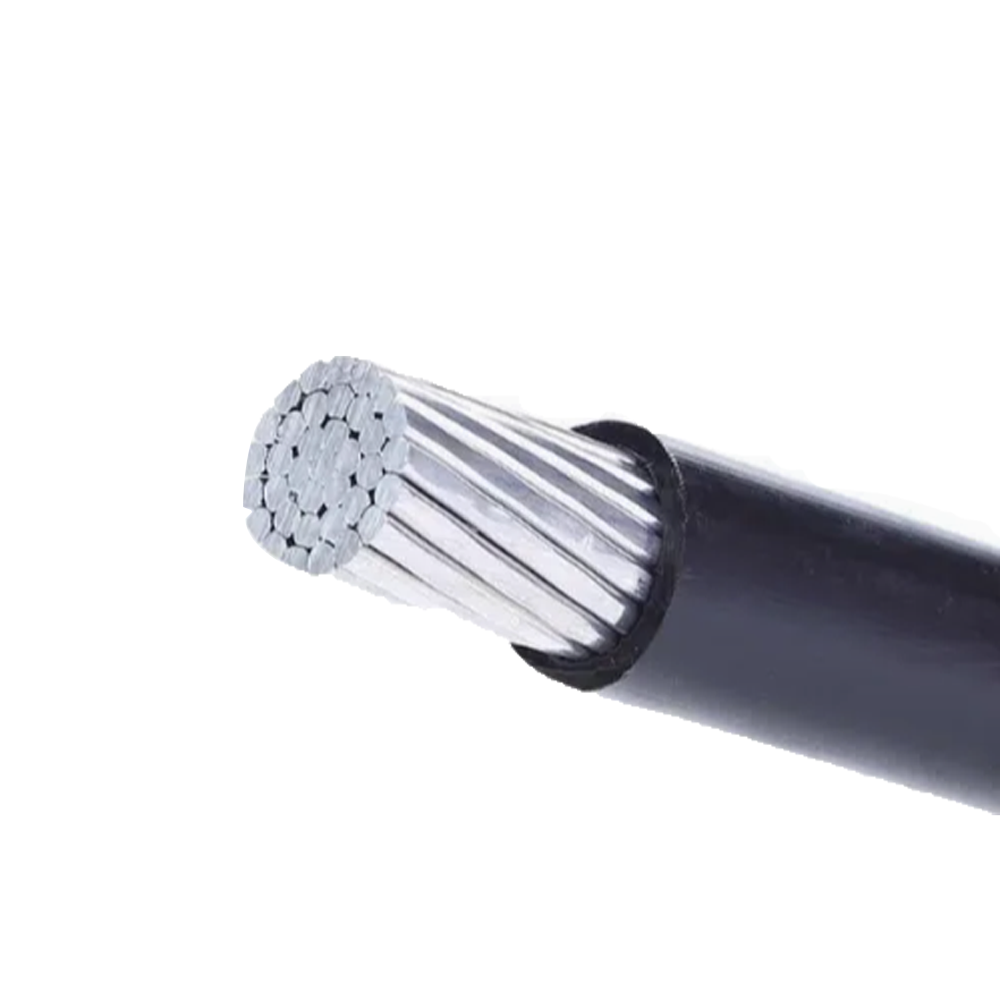

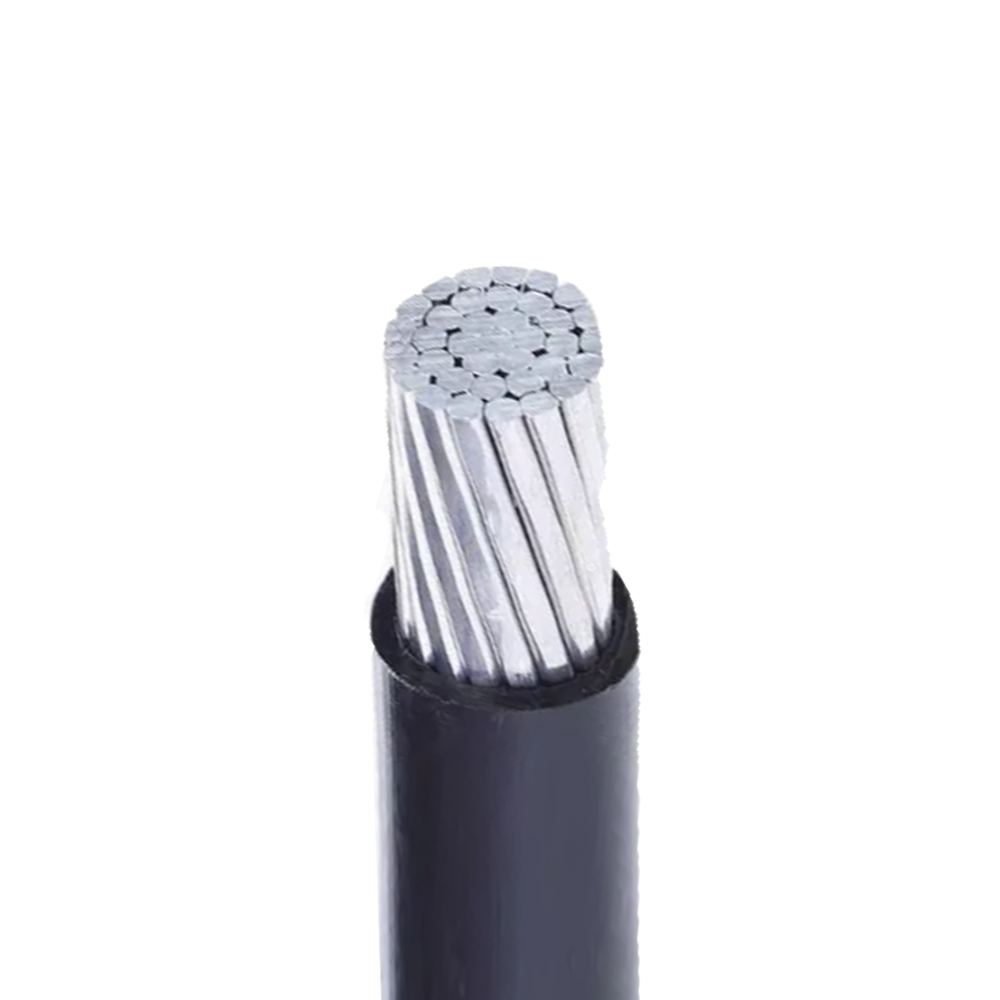

Le XLPE (polyéthylène réticulé) est le matériau d'isolation dominant pour les AIC moyenne tension en raison de sa combinaison d'une rigidité diélectrique élevée, d'une faible constante diélectrique, d'une excellente résistance aux UV avec des additifs appropriés de noir de carbone ou de stabilisateur UV et d'une température nominale de 90 °C en continu/250 °C en court-circuit. Contrairement au PE thermoplastique, le XLPE ne ramollit pas et ne coule pas sous une charge mécanique soutenue à des températures élevées – une propriété essentielle pour les câbles aériens qui peuvent fonctionner à des températures élevées sous des charges de pointe en été. Le réseau de réticulation empêche les changements dimensionnels qui se produiraient autrement dans le PE droit au-dessus de sa température de fusion cristalline (~125°C), conservant ainsi la géométrie de l'isolation et donc l'impédance caractéristique dans toutes les conditions de fonctionnement.

L'EPR (caoutchouc éthylène-propylène) est utilisé dans les AIC moyenne tension pour les applications nécessitant une plus grande flexibilité à de basses températures d'installation ou une résistance intrinsèquement supérieure à l'humidité. Les câbles AIC isolés en EPR restent flexibles à –40 °C et peuvent être installés et manipulés sans risque de fissuration de l'isolation dans les environnements arctiques ou à haute altitude où les câbles isolés en XLPE deviennent dangereusement cassants. La structure moléculaire amorphe de l'EPR offre également une résistance inhérente à l'arborescence de l'eau sans les additifs ignifuges requis dans le XLPE - pertinent pour les installations AIC dans les environnements côtiers à haute humidité où la condensation d'humidité sur la surface de l'isolation est une condition constante. Le compromis est la constante diélectrique plus élevée de l'EPR (2,8-3,5 contre 2,3 pour le XLPE), qui augmente le courant de charge capacitif du câble - une considération mineure à moyenne tension mais pertinente pour les longues lignes d'alimentation rurales où le courant de charge représente une fraction mesurable de l'intensité thermique.

L'enveloppe extérieure de l'AIC moyenne tension est une couche séparée de polyéthylène noir ou de PEHD stabilisée aux UV appliquée sur l'isolation. Les principales fonctions de la gaine sont la protection contre les UV (le noir de carbone à 2-3 % en poids offre une absorption UV à large spectre), la protection mécanique contre l'abrasion due au contact des branches et la protection du bec d'oiseau – un problème important dans les régions où se trouvent de grands corvidés ou perroquets qui picorent l'isolation des câbles. La dureté de la gaine et l'épaisseur de la paroi sont spécifiées pour résister aux attaques d'oiseaux ; Certaines spécifications AIC exigent une dureté Shore D minimale de 50 à 55 et une épaisseur minimale de paroi de 1,5 à 2,0 mm, spécifiquement pour répondre à ce mode de défaillance dans les régions géographiques sensibles.

Comparaison des constructions de câbles isolés aériens basse tension et moyenne tension

Alors que la basse et la moyenne tension câble isolé aérien sont conçus pour un service extérieur aérien, leurs constructions diffèrent fondamentalement selon plusieurs paramètres déterminés par les différentes classes de tension, les exigences de charge mécanique et les environnements d'installation. Comprendre ces différences aide les services publics et les ingénieurs de projet à établir des spécifications correctes et à éviter d'appliquer les pratiques de câblage BT aux installations MT ou vice versa.

L'exigence de conducteurs semi-conducteurs et d'écrans d'isolation dans les AIC moyenne tension constitue la différence de construction la plus importante et est souvent mal comprise par les équipes d'approvisionnement familiarisées uniquement avec les spécifications des câbles basse tension. Sans l'écran conducteur, le champ électrique à la surface d'un conducteur toronné est très inuniforme — concentré au niveau des bords des torons et des saillies de surface — et une décharge partielle s'initie à ces points de concentration. Dans un câble AIC de 10 kV, le gradient de champ électrique sur une surface conductrice non blindée peut être 5 à 10 fois supérieur au champ moyen dans l'isolation, dépassant de loin le seuil d'apparition de décharge partielle du XLPE. L'écran semi-conducteur homogénéise ce champ en présentant une surface équipotentielle lisse et continue à l'isolation, réduisant ainsi le champ de crête à proximité de la valeur moyenne. L'omission ou la mauvaise application de l'écran conducteur sur un câble AIC moyenne tension - ce qui ne peut pas se produire sur un câble basse tension car les câbles BT n'ont pas une telle exigence et l'étape de construction n'existe tout simplement pas - entraîne une dégradation induite par une décharge partielle qui réduit la durée de vie du câble de 30 à 40 ans prévue à potentiellement 3 à 5 ans.

Normes de charge de vent et de glace pour la conception mécanique des câbles aériens : comment le climat régional régit la sélection des conducteurs

La conception mécanique des câbles isolés aériens (alliage des conducteurs, section transversale, conception des torons et caractéristiques du matériel de support) est régie par la charge combinée maximale de vent et de glace à laquelle le câble doit résister sans déformation permanente ni rupture de toron. Différentes normes régionales définissent des cas de charge de conception basés sur les données climatiques locales, et la sélection d'une conception mécanique de câble optimisée pour un climat européen tempéré et son installation dans un environnement canadien ou norvégien à forte charge de glace est une erreur de conception systématique qui entraîne un affaissement excessif, un arrachement du connecteur ou une rupture de fatigue du conducteur au cours des premières années de service.

La norme CEI 60826 fournit le cadre de conception mécanique des lignes aériennes et définit trois niveaux de fiabilité de chargement (I, II, III) correspondant à des périodes de retour de 50, 150 et 500 ans pour l'événement de vent et de glace de conception. La plupart des spécifications des services publics de distribution utilisent une fiabilité de niveau I ou II. Dans le cadre de la CEI, la charge de glace est caractérisée par l'épaisseur équivalente de glace sur le conducteur — généralement 0 mm (sans glace), 10 mm, 20 mm ou 30 mm — combinée à une pression de vent simultanée. Un manchon de glace de 30 mm sur un conducteur de 95 mm² ajoute environ 2,5 kg/m de charge morte au conducteur ; sur une portée de 100 mètres, cela correspond à 250 kg supplémentaires de poids de caténaire que doivent supporter le conducteur et la quincaillerie du poteau. La tension maximale du conducteur dans ces conditions, combinée à la tension d'installation initiale, doit rester inférieure à la tension quotidienne nominale (RET) du conducteur — généralement 20 à 25 % de la résistance à la traction nominale (RTS) du conducteur pour les conducteurs en alliage d'aluminium dans les réseaux de distribution.

La charge de vent sur les câbles aériens isolés diffère de la charge de vent sur les conducteurs nus car le plus grand diamètre extérieur d'un câble isolé présente une plus grande section transversale à la pression du vent. Un conducteur ACSR nu de 95 mm² a un diamètre extérieur d'environ 13,5 mm ; le même conducteur isolé avec XLPE pour un service de 10 kV peut avoir un diamètre extérieur de 28 à 32 mm, produisant plus de deux fois la force de traînée du vent par unité de longueur. Les fournisseurs de câbles qui fournissent des spécifications mécaniques basées sur la section des conducteurs sans tenir compte de l'augmentation du diamètre aérodynamique de l'assemblage de câbles isolés sous-estimeront systématiquement la charge de vent de conception, ce qui pourrait entraîner des câbles qui dépassent leur tension quotidienne maximale dans des conditions de vent de conception, même sans charge de glace. Les spécifications d'approvisionnement doivent explicitement exiger que le calcul de conception mécanique tienne compte du diamètre extérieur global du câble, et pas seulement des propriétés du conducteur nu.

La sélection de l’alliage des conducteurs interagit directement avec les performances de chargement de glace via le concept de fluage. Les conducteurs en aluminium soumis à une tension soutenue subissent un allongement (fluage) en fonction du temps, distinct de l'étirement élastique : le fluage ne se rétablit pas lorsque la charge est supprimée, provoquant une augmentation permanente de l'affaissement au cours de la durée de vie. L'aluminium recuit (utilisé dans les conducteurs BT ABC pour plus de flexibilité) présente des taux de fluage nettement plus élevés que l'alliage d'aluminium étiré (AAAC, AAAR) sous tension équivalente. Dans les régions sujettes aux glaces où les conducteurs subissent périodiquement des tensions élevées lors d'événements de chargement de glace, l'utilisation de conducteurs en aluminium recuit entraîne une augmentation progressive de l'affaissement sur 10 à 15 ans qui finit par violer les exigences de garde au sol. La spécification de conducteurs en alliage d'aluminium étirés avec pré-tension de fluage lors de l'installation est la contre-mesure de conception standard dans les régions soumises à une charge de glace régulière.

Jonction et terminaison de câbles aériens isolés : pratiques qui déterminent la fiabilité à long terme

Les joints et terminaisons des câbles aériens isolés sont statistiquement les endroits les plus courants de défaillance prématurée dans les réseaux de distribution aérienne. Un câble correctement fabriqué qui répond à toutes les spécifications électriques et mécaniques peut être rendu peu fiable par un seul joint mal exécuté ou une terminaison incorrecte. Dans une installation aérienne, les défaillances des joints entraînent généralement des défauts de circuit ouvert qui provoquent des pannes plutôt que des défauts à la terre que les relais de protection des lignes aériennes sont optimisés pour détecter et éliminer rapidement. Comprendre les étapes critiques de l'assemblage et de la terminaison des câbles aériens explique pourquoi une formation et un outillage spécialisés ne sont pas négociables pour ces opérations.

Joints de câbles de faisceaux d'antennes BT

Les joints ABC basse tension sont réalisés à l'aide de connecteurs perçants (également appelés connecteurs perforants d'isolant ou IPC) qui se fixent sur le câble isolé sans nécessiter de dénuder l'isolant. Le corps du connecteur contient des dents de perçage en acier inoxydable qui pénètrent dans l'isolation et entrent en contact avec le conducteur lorsque le connecteur est serré à sa valeur spécifiée à l'aide d'un boulon à tête de cisaillement — le boulon se cisaille à un couple défini, fournissant une confirmation tactile que la force de contact correcte a été obtenue et empêchant un serrage excessif qui pourrait endommager les brins du conducteur. Le corps du connecteur de perçage est auto-obturant contre la pénétration d'humidité autour des points de pénétration. Le paramètre d'installation critique est le couple de cisaillement : l'utilisation d'une clé standard et l'estimation du couple au toucher produisent des joints aux terminaisons incohérentes qui se sous-compressent (résistance de contact élevée) ou se compriment trop (endommagement des torons) à un rythme élevé. Les IPC doivent être installés avec une clé dynamométrique calibrée ou le pilote limiteur de couple exclusif fourni par le fabricant du connecteur pour la série de connecteurs spécifique.

Joints et terminaisons de câbles aériens MT

Moyenne tension AIC joints and terminations require restoration of each insulation layer in the correct sequence — conductor screen, insulation, insulation screen, metallic screen, and outer jacket — using materials that are electrically and mechanically compatible with the cable's original construction. Pre-formed cold-shrink or heat-shrink joint kits from reputable manufacturers provide calibrated material volumes and assembly sequences for specific cable families. The most critical step is the preparation of the insulation screen at the joint interface: the transition from screened to unscreened insulation must be smooth and gradual (typically a penciled taper of 15–25 mm length) to prevent field concentration at the screen cutback. An abrupt screen cutback — caused by using cutting tools that score the insulation surface or failing to taper the semiconductor layer — creates a triple point (conductor screen, insulation, and surrounding air meet at a single geometric point) where the electric field concentration can be 10–20 times the average field in the insulation, initiating partial discharge at operating voltage even when the rest of the joint is correctly assembled.

Les terminaisons extérieures des MV AIC sont soumises au suivi, c'est-à-dire la formation de chemins de carbone conducteurs le long de la surface de l'isolation provoquée par le dépôt de pollution combiné à un mouillage périodique. Le suivi se développe progressivement : les arcs à bande sèche aux limites des zones humides et sèches sur la surface de l'isolant génèrent suffisamment d'énergie pour carboniser localement la surface de l'isolant, et les cycles d'arc répétés prolongent le trajet du carbone vers le conducteur sous tension sur des mois ou des années. La contre-mesure standard consiste à utiliser des kits de terminaison extérieurs thermorétractables ou rétractables à froid qui intègrent une protection contre les intempéries en caoutchouc de silicone à haute résistance au suivi - une série de nervures en forme de parapluie qui augmentent la longueur du chemin de fuite entre le conducteur sous tension et l'écran métallique mis à la terre, et évacuent la pluie pour empêcher la formation de couches continues de contamination humide. Dans les environnements très polluants (zones côtières, zones industrielles, régions désertiques à poussières alcalines), la ligne de fuite requise par kV de tension nominale augmente au-delà de la spécification de la norme CEI 60071, nécessitant soit des terminaisons de hangar plus longues, soit un traitement anti-pollution à la graisse silicone des hangars.

Différences de détection des défauts et de coordination de la protection entre les lignes aériennes nues et les réseaux de câbles aériens isolés

La conversion d'un réseau de distribution de conducteurs aériens nus en câbles aériens isolés modifie le comportement des défauts du réseau d'une manière qui nécessite des modifications correspondantes des paramètres des relais de protection, des séquences de fonctionnement du réenclencheur et de la philosophie de détection des défauts. Les services publics qui installent l'AIC sans examiner et ajuster la coordination de la protection connaissent fréquemment des périodes de détection de défauts manquées (protection qui ne se déclenche pas en cas de défauts à haute impédance qui retardent l'isolation) ou de fonctionnement intempestif (protection qui interprète à tort les défauts transitoires limités par l'isolation comme des défauts permanents nécessitant un verrouillage).

Le changement le plus significatif concerne le comportement des défauts de contact entre conducteurs et entre conducteurs et entre arbres. Sur une ligne aérienne nue, un contact phase à phase provenant d'un galop induit par le vent ou d'une branche d'arbre tombée crée un défaut boulonné avec une très faible impédance (généralement inférieure à 1 Ω de résistance d'arc) produisant des courants de défaut qui sont facilement détectés par les éléments de surintensité en quelques millisecondes. Sur un câble aérien isolé, le même contact crée un courant de défaut qui doit traverser la résistance et la capacité d'isolation du câble plutôt que directement entre les conducteurs. Pour un nouveau contact à travers une isolation intacte, le courant de défaut peut être de seulement quelques ampères, soit en dessous du seuil de détection des relais de surintensité calibrés pour les défauts de conducteurs nus. L'isolation se dégrade progressivement sous la contrainte électrique soutenue, et le courant de défaut augmente en quelques minutes, voire quelques heures, jusqu'à atteindre le seuil de déclenchement du relais. Ce développement retardé du défaut signifie qu'un défaut qui aurait été résolu en 0,3 seconde sur un réseau à conducteurs nus peut prendre 30 à 90 minutes pour atteindre un niveau qui déclenche le relais sur un réseau de câbles isolés, ce qui peut provoquer une dégradation prolongée de l'isolation, un échauffement du câble et un incendie dans la végétation sèche où repose le câble.

Le changement de philosophie de protection approprié pour les réseaux AIC implique de compléter la protection contre les surintensités standard par une protection contre les défauts à la terre suffisamment sensible pour détecter les courants de défaut de faible niveau produits par des défauts de contact limités par l'isolation. Les relais sensibles aux défauts de terre (SEF) avec des seuils de détection de 1 à 5 A (contre 10 à 50 A pour la protection standard contre les défauts à la terre sur les réseaux à conducteurs nus) peuvent détecter le courant de fuite initial à travers une isolation endommagée et déclencher le départ avant que le défaut ne se développe jusqu'au point de rupture complète de l'isolation. Le compromis est une sensibilité accrue au déséquilibre normal du système et aux courants harmoniques, ce qui nécessite un réglage minutieux du seuil du relais SEF et une coordination de la temporisation pour éviter les déclenchements intempestifs dus à un déséquilibre de charge dans les réseaux ruraux dotés de longs branchements latéraux monophasés. La mise à la terre du neutre du réseau moyenne tension — qu'elle soit effectivement mise à la terre, mise à la terre résonante (bobine de Petersen) ou neutre isolé — détermine à la fois l'ampleur des courants de défaut à la terre et la sensibilité appropriée du relais SEF, ce qui rend l'examen de la philosophie de protection indissociable de la configuration du système de mise à la terre lors de la transition d'une distribution aérienne nue à une distribution aérienne isolée.
