Résistance aux UV et vieillissement thermique : les deux mécanismes de dégradation qui déterminent la durée de vie des câbles photovoltaïques

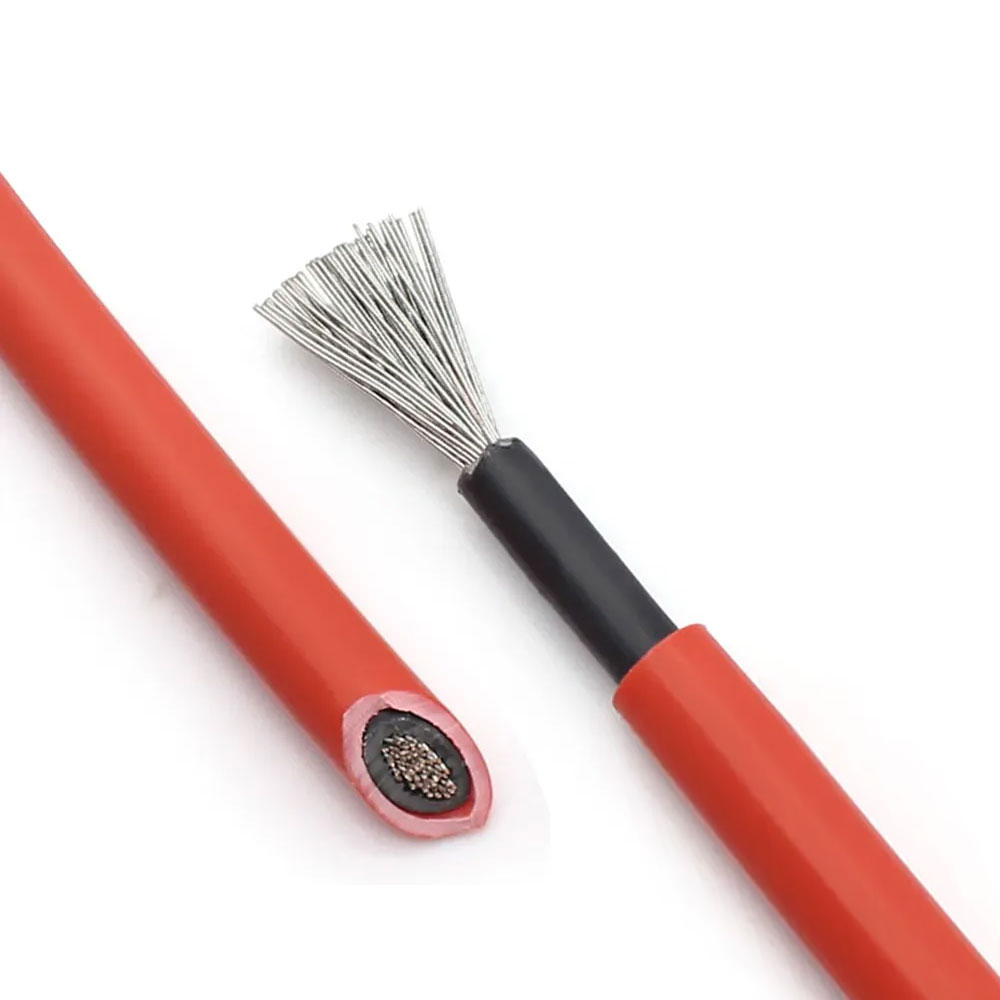

Câble photovoltaïque Les toits sont exposés à la lumière du soleil pendant toute leur durée de vie — dans les systèmes de toiture, cela peut signifier une accumulation d'irradiation directe supérieure à 10 000 heures sur une durée de vie nominale du système de 25 ans, avec des températures de surface sur les toits orientés au sud atteignant régulièrement 70 à 90 °C pendant les conditions estivales maximales. Ces deux facteurs, le rayonnement ultraviolet et une température élevée et soutenue, sont les principaux mécanismes de dégradation qui distinguent les câbles photovoltaïques spécialement conçus des câbles extérieurs à usage général, et comprendre leur interaction permet d'expliquer pourquoi le choix du matériau des câbles n'est pas interchangeable entre les catégories de produits.

Le rayonnement UV attaque les chaînes polymères de l’isolant et de la gaine par un processus photochimique appelé photooxydation, qui brise les liaisons moléculaires et fragilise progressivement le matériau. Le PVC standard, qui est intrinsèquement instable aux UV sans stabilisants ajoutés, peut commencer à montrer des fissures en surface et une fragilité accrue dans les trois à cinq ans suivant une exposition directe au soleil. Le polyéthylène réticulé (XLPE) et, plus communément dans les applications spécifiques au photovoltaïque, les composés réticulés EVA ou XLPO (polyoléfine réticulée) résistent beaucoup plus efficacement à la photooxydation car leur structure en réseau polymère tridimensionnel limite la mobilité de la chaîne et offre une résistance inhérente au clivage moléculaire sous exposition aux UV. Le processus de réticulation — qu'il soit réalisé par chimie au peroxyde ou par irradiation par faisceau d'électrons — élève également la température de fonctionnement continu du matériau de la limite de 70 °C du polyéthylène thermoplastique standard à 90 °C ou 120 °C pour les variantes XLPE utilisées dans les applications photovoltaïques.

Le vieillissement thermique à des températures soutenues interagit avec la dégradation par les UV de manière non linéaire : une température élevée accélère les réactions d'oxydation initiées par les UV, ce qui signifie qu'un câble à 85 °C se dégrade beaucoup plus rapidement que ne le suggère la somme de la température individuelle et des effets des UV. La norme CEI 62930, la norme internationale pour les câbles photovoltaïques, répond à ce problème en exigeant un test de vieillissement thermique prolongé à 120 °C pendant 3 000 heures en plus des tests d'exposition aux UV – une qualification combinée que les normes de câbles à usage général n'incluent pas. Les câbles portant le marquage CE selon la norme CEI 62930 ont réussi les deux tests avec une rétention définie de l'allongement à la rupture et de la résistance à la traction, fournissant une preuve objective de la durabilité du composé que les fiches techniques à elles seules ne peuvent pas fournir. Anhui Zhishang Cable Technology Co., Ltd. se qualifie câble photovoltaïque est conforme aux exigences de la norme CEI 62930, garantissant que les performances du composé sont validées par des tests plutôt que déduites des spécifications des matières premières.

Tension nominale CC et différence entre la tension du système, la tension en circuit ouvert et la tension nominale du câble

L'un des malentendus les plus importants dans la sélection des câbles d'un système photovoltaïque concerne la relation entre la tension continue nominale du système, sa tension maximale en circuit ouvert dans des conditions froides et la tension nominale du câble lui-même. Ces trois valeurs sont distinctes, et la sélection d'un câble évalué uniquement à la tension nominale du système - sans tenir compte du circuit ouvert et de la température maximale corrigée - crée une condition de contrainte d'isolation latente qui peut ne pas produire une défaillance immédiate mais accélérera le vieillissement diélectrique et peut conduire à une rupture d'isolation pendant des années dans la durée de vie du système.

Dans une chaîne photovoltaïque en silicium cristallin, la tension en circuit ouvert (Voc) de chaque module augmente à mesure que la température des cellules diminue. Un module avec une Voc nominale de 48 V dans des conditions de test standard (25 °C) peut produire jusqu'à 56–58 V à −10 °C, en fonction de son coefficient de température de tension (généralement de −0,3 % à −0,4 % par °C pour le silicium cristallin). Pour une chaîne de 20 modules de ce type, ce Voc à température froide atteint 1 100 à 1 160 V, soit potentiellement au-dessus de la tension nominale de 1 000 V d'un câble spécifié simplement pour « couvrir la tension nominale du système de 1 000 V ». La norme CEI 60364-7-712 et la plupart des codes nationaux d'installation photovoltaïque exigent que la tension nominale du câble couvre la valeur maximale de COV de la chaîne sous la température ambiante la plus basse prévue sur le site d'installation, ce qui, pour les installations à haute altitude ou dans les climats nordiques, peut nécessiter un câble de 1 500 V, même pour les systèmes conçus autour d'une entrée d'onduleur de 1 000 V.

Le passage des architectures de systèmes de 1 000 V à 1 500 V dans les systèmes photovoltaïques à grande échelle et commerciaux sur les toits a encore renforcé cette exigence. À 1 500 V CC, la contrainte d'isolation sur les matériaux diélectriques du câble n'est pas simplement 50 % plus élevée qu'à 1 000 V : la probabilité de claquage diélectrique est une fonction fortement non linéaire de l'intensité du champ, et l'écart entre la tension nominale et la tension de tenue réelle se rétrécit considérablement à des potentiels de fonctionnement plus élevés. Les câbles évalués à 1 500 V CC selon la norme CEI 62930 doivent passer un test de tension beaucoup plus exigeant (6 000 V CA ou CC équivalent) que les câbles évalués à 1 000 V, reflétant les différences réelles d'épaisseur de paroi d'isolation et de qualité de composé requises au niveau de tension plus élevé.

Déclassement de la capacité de transport de courant dans les câbles de chaînes photovoltaïques groupés et acheminés par conduits

Les valeurs d'intensité admissible publiées dans les fiches techniques des câbles sont basées sur un seul câble en air libre à une température ambiante de référence – des conditions qui reflètent rarement les pratiques réelles d'installation photovoltaïque. En réalité, les câbles des chaînes photovoltaïques sont généralement regroupés en groupes, acheminés dans des conduits, installés sous des membranes de toiture avec un débit d'air restreint, ou posés en contact direct les uns avec les autres le long de chemins de câbles sur des structures de suivi. Chacune de ces conditions réduit la capacité du câble à dissiper la chaleur, augmentant ainsi la température du conducteur au-dessus du niveau supposé dans l'intensité nominale publiée. Ignorer les facteurs de déclassement conduit à des températures de conducteur qui dépassent la valeur nominale continue de l'isolation, accélérant le vieillissement thermique et augmentant la résistance, ce qui à son tour augmente encore la température de fonctionnement dans un cycle d'auto-renforcement.

Le déclassement groupé est le facteur le plus important dans les installations photovoltaïques typiques. Lorsque plusieurs câbles transportant du courant sont en contact thermique ou à proximité immédiate, la puissance thermique de chaque câble augmente la température ambiante de ses voisins. La CEI 60364-5-52 fournit des facteurs de correction de regroupement : deux câbles en contact conservent environ 80 % de leur intensité nominale individuelle, quatre câbles regroupés en conservent environ 65 % et six câbles ou plus peuvent en conserver seulement 57 % ou moins selon la géométrie. Pour un câble de chaîne d'une valeur nominale de 25 A à l'air libre qui est regroupé avec cinq autres chaînes au même niveau de courant, l'intensité admissible réduite par câble peut tomber à 14-15 A, soit en dessous du courant de court-circuit de la chaîne lors d'une journée de forte irradiation. Cette situation nécessite soit de sélectionner une section de conducteur plus grande, soit de disposer les câbles dans des configurations offrant une séparation thermique adéquate.

Le déclassement de la température ambiante ajoute une deuxième couche de correction. Les câbles photovoltaïques installés sur les toits dans les climats chauds connaissent régulièrement des températures ambiantes de 50 à 60 °C dans l'espace entre la surface du toit et le câble, par rapport à la température de référence de 30 °C utilisée dans les tableaux d'intensité admissible standard. Pour les câbles PV à isolation XLPE avec une température nominale du conducteur de 90 °C, la tolérance d'échauffement entre la température ambiante et la limite du conducteur n'est que de 30 à 40 °C dans ces conditions, contre 60 °C dans le cas de référence, ce qui réduit l'intensité admissible à environ 70 % de la valeur tabulée avant qu'une correction de regroupement ne soit appliquée. Zhishang Cable fournit des conseils d'intensité admissible spécifiques à l'application qui tiennent compte simultanément du regroupement et de la température ambiante, permettant aux concepteurs de systèmes de sélectionner les sections de conducteurs appropriées pour les conditions d'installation réelles plutôt que de se fier aux valeurs publiées à l'air libre qui surestiment la capacité de courant utilisable.

Compatibilité des connecteurs et risque caché de combinaisons câble-connecteur PV incompatibles

Le MC4 et les connecteurs CC multicontacts similaires sont devenus la terminaison standard de facto pour les câbles de chaînes photovoltaïques, mais l'hypothèse selon laquelle tout câble compatible MC4 et tout connecteur MC4 de différents fabricants peuvent être librement combinés est techniquement incorrecte et, dans certaines juridictions, constitue une violation du code. Les normes de connecteurs photovoltaïques — y compris la CEI 62852 et les exigences au niveau système de la CEI 62548 — spécifient que les connecteurs doivent être qualifiés pour être utilisés avec des plages de diamètres extérieurs de câbles et des sections de conducteurs spécifiques, et que le mélange de connecteurs de différents fabricants annule la qualification d'essai de type des deux, même si la connexion mécanique semble être correctement installée.

Le risque lié aux combinaisons incompatibles n'est pas principalement celui d'une défaillance immédiate : un connecteur mixte à positionnement mécanique peut fonctionner normalement pendant des mois, voire des années. Le risque est celui du fluage de la résistance de contact : les cycles thermiques lors de la variation quotidienne de l'irradiation provoquent une dilatation et une contraction différentielles entre l'isolation du câble, le conducteur du câble et le corps du contact du connecteur, chacun ayant un coefficient de dilatation thermique différent. Dans une combinaison adaptée et correctement qualifiée, ces différences sont prises en compte dans la conception des contacts. Dans une combinaison incompatible, la géométrie du contact peut permettre des micro-mouvements qui augmentent progressivement la résistance de contact au niveau de l'interface sertie, générant une chaleur localisée qui finit par carboniser l'isolation et crée un défaut ou un arc résistif. Dans les systèmes CC sans passage par zéro qui éteint naturellement les arcs CA, les défauts résistifs peuvent provoquer des arcs à des courants de défaut étonnamment faibles, ce qui fait de la qualité et de la compatibilité des connecteurs un véritable risque d'incendie plutôt qu'une simple préoccupation réglementaire.

La tolérance du diamètre extérieur du câble est également plus importante dans les applications de connecteurs PV que dans la plupart des autres types de connecteurs, car le joint du câble et le serre-câble du connecteur dépendent d'un ajustement serré entre le corps du connecteur et la gaine du câble. Un câble dont le diamètre extérieur se situe à l'extrémité inférieure de sa bande de tolérance peut s'insérer dans le connecteur mais laisser le joint du câble insuffisamment comprimé, permettant à l'humidité de pénétrer dans la chambre de contact – un chemin direct vers la dégradation de la résistance d'isolation et la corrosion du connecteur dans les installations extérieures. Les câbles produits selon des tolérances de diamètre extérieur strictes, avec une épaisseur de paroi de gaine contrôlée à l'extrémité supérieure de la plage de spécifications, produisent systématiquement une meilleure intégrité d'étanchéité sur toute la gamme de tailles de connecteurs compatibles MC4. Il s'agit d'une caractéristique de qualité dimensionnelle qui est invisible au moment de l'achat mais qui devient apparente au fil du temps dans les statistiques de fiabilité sur le terrain, et constitue l'un des détails de construction qu'Anhui Zhishang Cable Technology Co., Ltd. contrôle en tant que paramètre de production standard plutôt que comme spécification premium facultative.

Vérifications clés avant de combiner un câble PV et un connecteur de différents fournisseurs

• Vérifier la compatibilité du diamètre extérieur : Confirmez que le diamètre extérieur réel du câble (non nominal) se situe dans la plage d'acceptation spécifiée par le fabricant du connecteur pour cette taille de connecteur.
• Vérifiez la plage de sertissage de la section transversale : Chaque contact de connecteur est qualifié pour une plage de sections de conducteur spécifique ; vérifiez que le conducteur du câble s'insère dans la plage qualifiée du cylindre à sertir sans modification.
• Confirmez la déclaration de compatibilité CEI 62852 : Certains fabricants de connecteurs publient des gammes de câbles compatibles testées ; utilisez-le comme référence principale plutôt que de supposer que l'ajustement physique équivaut à une compatibilité qualifiée.
• Utilisez le bon outil de sertissage : Même les combinaisons câble-connecteur assorties échouent si elles sont serties avec un outil non qualifié pour ce connecteur ; Les exigences de résistance de contact et de rétention mécanique de la norme CEI 62852 ne sont respectées qu'avec des ensembles d'outils et de matrices approuvés.
