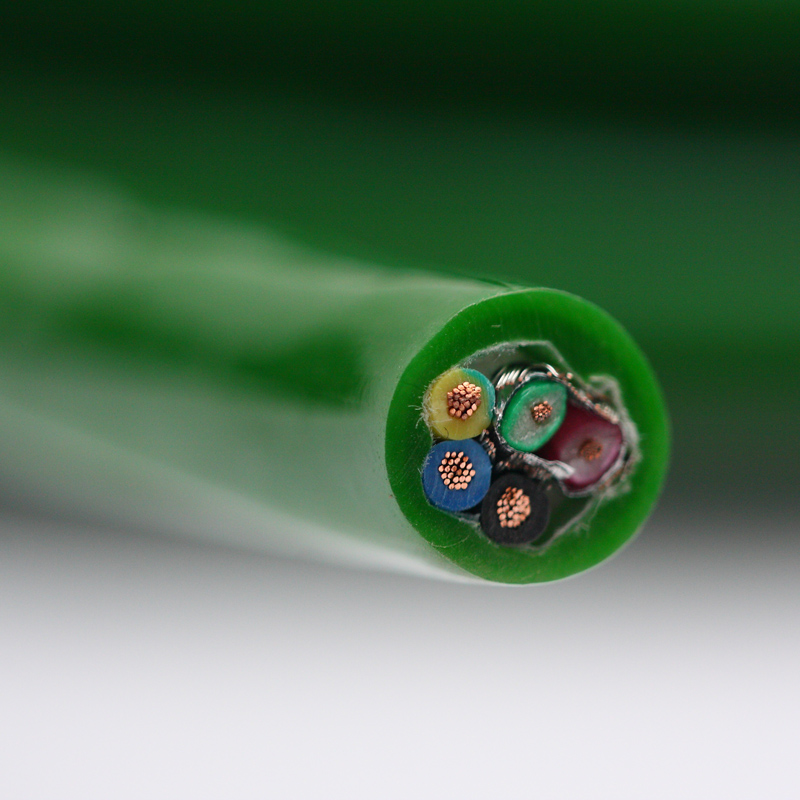

Défis d'intégrité du signal spécifiques aux câbles d'encodeur dans les systèmes de contrôle de mouvement à grande vitesse
Câbles codeurs transporter des signaux de retour de position et de vitesse entre les codeurs rotatifs ou linéaires et les contrôleurs de mouvement ou les servomoteurs. Contrairement aux câbles de commande à usage général, ils fonctionnent dans un environnement défini par deux exigences simultanées et contradictoires : les lignes de signaux doivent transmettre des impulsions numériques haute fréquence ou de fines formes d'onde analogiques avec une distorsion minimale, tandis que le câble longe ou est regroupé avec des câbles d'alimentation alimentant les moteurs mêmes qui génèrent d'importantes interférences électromagnétiques. Le résultat est que les performances du câble codeur sont déterminées non seulement par ses propres paramètres électriques, mais également par la manière dont ces paramètres interagissent avec le protocole d'interface spécifique du codeur et l'environnement sonore de l'installation.
Les codeurs incrémentaux utilisant des sorties de pilote de ligne TTL ou différentielles RS-422 génèrent des trains d'impulsions à des fréquences qui évoluent directement avec la vitesse du moteur et la résolution du codeur. Un encodeur de 2 500 lignes par tour sur un servomoteur fonctionnant à 3 000 tr/min produit des impulsions de sortie à 125 kHz par canal — et avec le décodage en quadrature, le contrôleur traite les transitions de front à 500 kHz. À ces fréquences, la capacité du câble devient un facteur limitant : la capacité distribuée entre les conducteurs de signal et entre le signal et le blindage ralentit le temps de montée de chaque front d'impulsion, réduisant ainsi la longueur maximale du câble sur laquelle le codeur peut fonctionner de manière fiable. Pour les signaux différentiels RS-422, un câble avec une capacité conducteur à conducteur de 100 pF/m limitera la longueur utile à bien moins de 30 mètres à des fréquences limites de 500 kHz, tandis qu'un câble conçu pour 50 pF/m ou moins peut étendre cette plage de manière significative.
Les protocoles de codeur absolu, notamment EnDat, SSI, BiSS et HIPERFACE, imposent des exigences supplémentaires à la construction des câbles car ils impliquent une communication bidirectionnelle entre le codeur et le variateur à des fréquences d'horloge généralement comprises entre 1 MHz et 16 MHz. À ces fréquences, l'adaptation d'impédance caractéristique entre le câble et les circuits pilote/récepteur devient significative. Les inadéquations d'impédance provoquent des réflexions de signal qui apparaissent sous forme de bruit sur la ligne de données, corrompant potentiellement les données de position. Correctement construit câbles d'encodeur spécifiez une impédance caractéristique de 100 à 120 Ω pour les paires différentielles, maintenue de manière constante sur toute la longueur du câble, afin de minimiser les erreurs induites par la réflexion dans les systèmes de rétroaction absolue haute résolution. Anhui Zhishang Cable Technology Co., Ltd. produit des câbles d'encodeur avec un pas de torsion et une géométrie d'isolation étroitement contrôlés pour atteindre des valeurs d'impédance stables qui prennent en charge ces protocoles exigeants.
Architecture de blindage : pourquoi un seul blindage global est souvent insuffisant pour les câbles d'encodeur
L'hypothèse standard selon laquelle un seul blindage global est suffisant pour le blindage des câbles de signaux ne s'applique pas spécifiquement aux applications de câbles de codeur, où plusieurs types de signaux avec différentes susceptibilités au bruit partagent le même corps de câble. Un câble de codeur typique transporte des paires de signaux en quadrature A/B/Z, une tension d'alimentation et des conducteurs de terre pour l'électronique du codeur, et parfois une paire de batterie de secours pour le maintien de la position absolue, chacun avec une impédance, un niveau de courant et une sensibilité aux interférences différents. Lorsque tous ces éléments sont recouverts par un seul blindage global, le couplage inductif et capacitif entre les conducteurs d'alimentation et les paires de signaux à l'intérieur du câble reste incontrôlé, et le blindage n'offre aucune protection contre cette diaphonie interne.
La solution utilisée dans les câbles de codeur hautes performances est une architecture de blindage en couches : des blindages individuels pour chaque paire de signaux différentiels, combinés à un blindage global pour l'ensemble du câble. Les blindages individuels des paires, généralement une feuille d'aluminium-polyester avec un fil de drainage, suppriment le couplage capacitif entre les paires de signaux adjacentes et entre les paires de signaux et les conducteurs d'alimentation. Le blindage global, sous forme de feuille ou de tresse de cuivre étamé, constitue la principale barrière contre les interférences électromagnétiques externes provenant du variateur de vitesse, des voisins des chemins de câbles et de l'environnement EMI industriel général. Cette approche à deux niveaux augmente le diamètre et le coût du câble, mais dans les applications de contrôle de mouvement de précision fonctionnant à une résolution de positionnement inférieure au micron, l'alternative (les erreurs de retour de position causées par le bruit) est bien plus coûteuse que la mise à niveau du câble.
La pratique de la mise à la terre du bouclier est aussi critique que la construction du bouclier. Le blindage global d'un câble de codeur doit être connecté à la terre de protection du côté variateur/contrôleur uniquement, formant une terre à une extrémité qui empêche les boucles de courant de blindage provoquées par les différences de potentiel de terre entre l'extrémité du moteur et l'armoire de commande. Si le blindage est mis à la terre aux deux extrémités et qu'une boucle de terre existe - ce qui est courant dans les grandes machines où différentes sections d'acier de construction sont à des potentiels légèrement différents - le courant de blindage résultant circule à travers le fil de drainage et induit une tension sur les lignes de signal qu'il était censé protéger. De nombreuses conditions de panne intermittente de l'encodeur dans les machines opérationnelles remontent à cette erreur de mise à la terre spécifique plutôt qu'à un défaut du câble ou de l'encodeur lui-même.
| Configuration du blindage | Protection EMI externe | Suppression de la diaphonie entre paires | Application typique |
|---|---|---|---|
| Feuille globale uniquement | Modéré (HF) | Aucun | Codeur incrémental basse résolution, courtes courses |
| Tresse globale uniquement | Bon (LF HF) | Aucun | Retour d'asservissement général, environnements bruyants modérés |
| Feuille globale de feuille de paire individuelle | Bon (HF) | Élevé | Codeurs absolus multiprotocoles, longues courses |
| Tresse globale en aluminium par paire individuelle | Excellent (LF HF) | Élevé | Élevé-resolution servo, heavy EMI environments |
Exigences de durée de vie flexible et différences de construction entre les installations de câbles d'encodeur fixes et mobiles
Les câbles d'encodeur sont installés dans deux environnements mécaniques fondamentalement différents qui nécessitent des constructions de câbles distinctes : le routage fixe d'un encodeur fixe sur un châssis de machine jusqu'à une armoire de commande, et le routage dynamique sur les axes de machines en mouvement tels que les centres d'usinage CNC, les bras robotisés, les actionneurs linéaires et les systèmes de portique. Traiter ces deux types d'installation comme interchangeables (utilisation d'un câble d'installation fixe dans une application dynamique ou ingénierie excessive d'un câble à chaîne porte-câble pour un itinéraire statique) entraîne soit une défaillance mécanique prématurée, soit des coûts inutiles.
Pour les applications de chaînes porte-câbles et de flexion continue, la construction du câble codeur doit répondre à plusieurs exigences mécaniques simultanées. Le toronnage du conducteur doit être de classe 5 ou classe 6 selon la norme CEI 60228, utilisant des fils individuels fins pour répartir les contraintes de flexion et maximiser la résistance à la fatigue — un conducteur toronné de classe 6 d'une section transversale de 0,14 mm² peut être constitué de 50 fils individuels ou plus, chacun d'un diamètre inférieur à 0,06 mm. Le polymère isolant doit rester flexible sur toute la plage de températures de fonctionnement sans fissuration sous contrainte, excluant le PVC à usage général au profit du TPE ou du PVC spécialement composé avec une flexibilité maintenue à basse température. Les blindages individuels et le blindage global doivent être construits à partir d'une tresse de fils fins ou d'une feuille recouverte avec un chevauchement suffisant pour maintenir la continuité électrique pendant des millions de cycles de flexion sans développer de ruptures ou de conditions de circuit ouvert intermittentes dans le fil de masse. Zhishang Cable conçoit ses câbles d'encodeur à flexibilité continue avec une longueur de pas optimisée pour chaque élément conducteur toronné, garantissant que la géométrie hélicoïdale des conducteurs et des blindages s'adapte naturellement à la flexion du câble sans générer de surcharge de traction dans les éléments extérieurs.
La spécification du rayon de courbure minimum pour un câble d'encodeur à chaîne porte-câbles n'est pas une valeur statique unique : elle diffère entre le rayon de courbure dynamique (appliqué en continu pendant le fonctionnement) et le rayon de courbure d'installation (une courbure unique pendant le routage). Le rayon de courbure dynamique des câbles d'encodeur à haute flexibilité est généralement spécifié entre 7,5 × et 10 × le diamètre extérieur du câble, tandis que le rayon de courbure de l'installation peut être de 5 × ou moins. L'application du rayon de courbure de l'installation comme courbure permanente (par exemple, l'acheminement du câble autour d'un coin étroit dans une goulotte de câble) crée une région de contrainte mécanique soutenue qui accélère la rupture par fatigue à ce stade, même si le câble lui-même ne bouge pas. Cette distinction doit être clairement communiquée aux techniciens d'installation, en particulier dans les projets de rénovation où de nouveaux câbles remplacent ceux existants dans des chemins de routage déjà établis.
Dimensionnement des conducteurs d'alimentation dans les câbles d'encodeur : compromis entre chute de tension et couplage de bruit
La plupart des câbles de codeur comprennent des conducteurs dédiés pour fournir une tension de fonctionnement à l'électronique du codeur — généralement 5 V CC pour les codeurs incrémentaux à sortie TTL ou 8 à 30 V CC pour HTL et de nombreux types de codeurs absolus. Ces conducteurs de puissance ont une section transversale réduite par rapport à leurs équivalents dans les câbles de puissance, mais leur dimensionnement a un effet direct sur les performances du codeur qui est souvent négligé. La chute de tension le long des conducteurs d'alimentation réduit la tension d'alimentation aux bornes du codeur, et les codeurs fonctionnant près de l'extrémité inférieure de leur plage de tension spécifiée peuvent produire des signaux de sortie avec une amplitude réduite, des temps de montée accrus ou, dans le cas des codeurs TTL 5 V avec des marges de tension très serrées, des erreurs de niveau logique intermittentes difficiles à distinguer des défauts induits par le bruit.
Le calcul d'une chute de tension acceptable nécessite de connaître la consommation de courant du codeur, la longueur du câble et la section du conducteur. Un encodeur 5 V consommant 150 mA sur un câble de 20 mètres avec des conducteurs d'alimentation de 0,14 mm² subit une chute combinée d'alimentation et de retour d'environ 0,86 V, soit plus de 17 % de la tension d'alimentation nominale, ce qui place l'encodeur bien en dessous de son alimentation nominale de 5 V et dans la marge où la qualité du signal de sortie se dégrade. L'augmentation de la section du conducteur d'alimentation à 0,25 mm² réduit cette chute à environ 0,48 V, rétablissant ainsi une marge d'alimentation adéquate. Pour les installations où de longs câbles sont inévitables, certains fabricants de servomoteurs proposent une sortie de tension d'alimentation de codeur réglable qui compense la résistance du câble, mais cela nécessite une connaissance précise de la résistance du conducteur du câble et ne peut pas remplacer le dimensionnement correct du conducteur au stade de la conception.
Au-delà de la chute de tension, les conducteurs d'alimentation à l'intérieur d'un câble codeur constituent un chemin potentiel d'injection de bruit. Le bruit de commutation sur l'alimentation du codeur - généré par l'alimentation interne du variateur ou provenant du bus CC de la machine - se couple de manière capacitive aux paires de signaux adjacentes si les conducteurs d'alimentation ne sont pas correctement séparés ou protégés des paires de signaux à l'intérieur du câble. C'est l'une des raisons pour lesquelles les conducteurs de puissance d'un câble de codeur bien conçu sont souvent dotés de leur propre blindage individuel ou positionnés à la périphérie du câble, à l'écart des paires de signaux, plutôt que d'être répartis de manière aléatoire dans le faisceau de câbles. Dans le cadre de son assistance en matière d'ingénierie d'application, Anhui Zhishang Cable Technology Co., Ltd. conseille ses clients sur la sélection de la section des conducteurs de puissance et les options de construction de câbles en fonction des exigences réelles en matière de courant du codeur et des distances d'installation, évitant ainsi les problèmes de performances liés à l'alimentation avant qu'ils ne surviennent sur le terrain.
Chute de tension estimée pour les configurations de câbles d'encodeur courantes (alimentation 5 V, charge 150 mA)
- Conducteurs 0,14 mm², longueur 10 m : Chute de ~0,43 V (8,6 % de 5 V) ; limite acceptable pour les encodeurs TTL standard.
- Conducteurs 0,14 mm², longueur 20 m : Chute d'environ 0,86 V (17,2 % de 5 V) ; tension d'alimentation probablement inférieure à la valeur nominale minimale de l'encodeur.
- Conducteurs 0,25 mm², longueur 20 m : Chute de ~0,48 V (9,6 % de 5 V) ; dans une plage acceptable pour la plupart des encodeurs 5V.
- Conducteurs 0,34 mm², longueur 30 m : Chute de ~0,53 V (10,6 % de 5 V) ; convient aux courses plus longues sans compensation de tension côté variateur.
