Catégories ignifuges et ce que signifient réellement les classifications dans la pratique

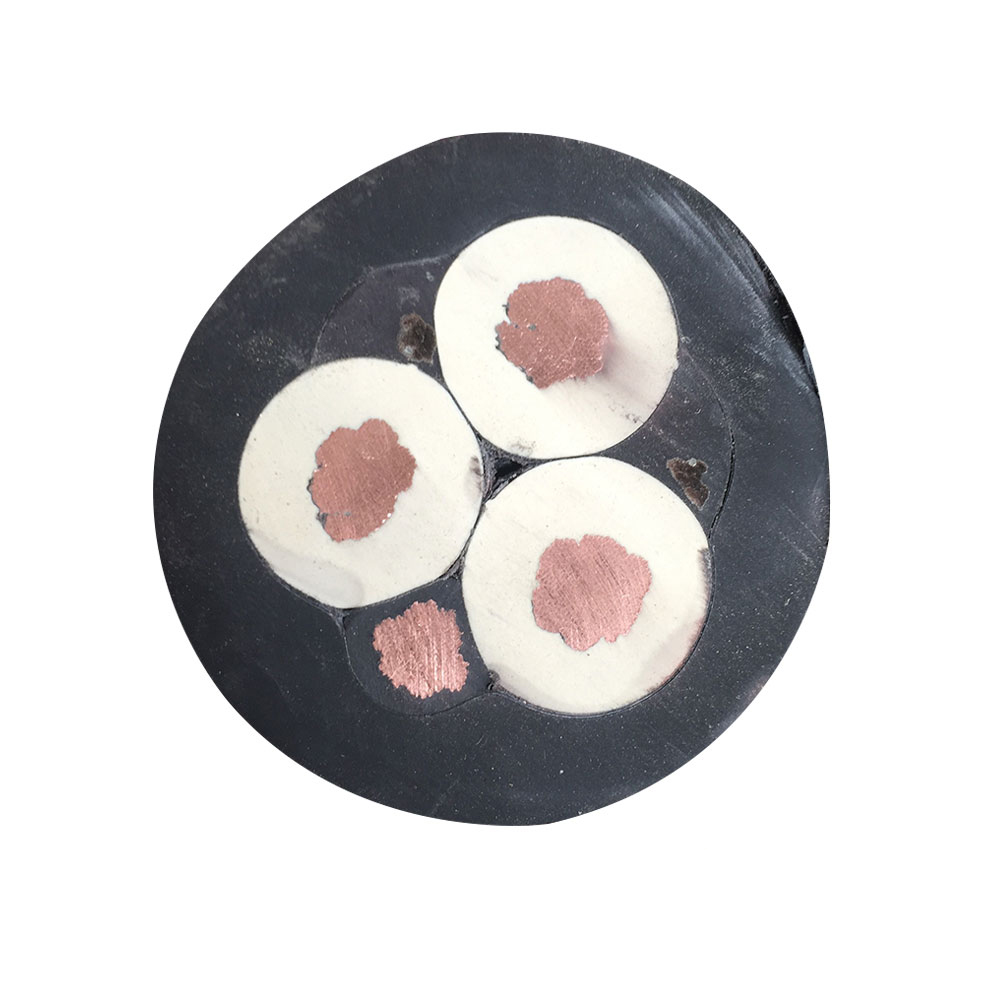

Câble de commande ignifuge Les produits ne constituent pas une seule catégorie de produits : ils couvrent un système de classification à plusieurs niveaux défini par la norme CEI 60332 et son équivalent chinois GB/T 18380, chaque niveau reflétant un niveau significativement différent de performances de confinement des incendies. Les niveaux les plus couramment spécifiés sont la CEI 60332-1 (essai de flamme verticale sur un seul câble), la CEI 60332-3 (essai de propagation de la flamme verticale sur un câble groupé) et les catégories plus exigeantes de la CEI 60332-3-22 à 60332-3-25, qui diffèrent par le volume total de matériaux de câble brûlés pendant le test. Comprendre ces distinctions est important car un câble qui réussit le test d'un seul câble peut toujours permettre à un incendie de se propager lorsqu'il est installé dans des chemins de câbles denses aux côtés de dizaines d'autres câbles – précisément la condition rencontrée dans les salles de contrôle industrielles, les bâtiments d'appareillage de commutation et les chemins de câbles des usines de traitement.
Le test de faisceau CEI 60332-3 simule une densité d'installation réelle en brûlant une échelle verticale de câbles de 3,5 mètres avec un volume total non métallique défini par mètre de chemin de fer. La catégorie A (la plus stricte) autorise un volume de câble non métallique allant jusqu'à 7 litres par mètre de chemin de fer, tandis que la catégorie C autorise jusqu'à 1,5 litre par mètre - plus le volume autorisé est faible, plus il est facile à passer, car il y a moins de matière combustible pour entretenir la flamme. Spécifier un câble de catégorie C pour un chemin de câbles densément peuplé où la densité d'installation réelle correspond aux conditions de catégorie A est une erreur de calcul courante et dangereuse. Les ingénieurs sélectionnant des câbles de commande ignifuges pour les installations de chemins de fer doivent calculer le volume non métallique réel par mètre de leur remplissage de câble prévu et le faire correspondre à la catégorie de test appropriée, et pas simplement spécifier « ignifuge » comme exigence générique.
Au-delà de la propagation de la flamme, les variantes LSZH (Low Smoke Zero Halogen) et LSHF (Low Smoke Halogen Free) introduisent des dimensions de performances supplémentaires qui sont de plus en plus requises dans les installations fermées. Les câbles ignifuges standard isolés en PVC libèrent du chlorure d'hydrogène gazeux et une épaisse fumée noire lorsqu'ils brûlent. Le HCl est corrosif pour les équipements électroniques et toxique pour le personnel, et une épaisse fumée empêche l'évacuation. Les formulations LSZH éliminent les retardateurs de flamme à base d'halogène au profit de systèmes à base minérale (généralement du trihydrate d'aluminium ou de l'hydroxyde de magnésium), qui libèrent de la vapeur d'eau plutôt que des gaz acides lors de la combustion. Zhishang Cable produit des variantes à base de PVC et LSZH de câble de commande ignifuge s, avec une sélection de matériaux adaptée aux exigences environnementales et réglementaires spécifiques de chaque projet.
Comment les additifs ignifuges affectent les propriétés des câbles électriques et mécaniques
L'obtention d'un caractère ignifuge dans les composés d'isolation et de gainage des câbles n'est pas chimiquement neutre : les additifs qui suppriment la combustion interagissent avec la matrice polymère d'une manière qui affecte les propriétés diélectriques, la flexibilité et le comportement au vieillissement à long terme. Ce compromis est particulièrement important dans les applications de câbles de commande, où la résistance d'isolement, la capacité entre les conducteurs et l'intégrité du signal sur les configurations multicœurs sont des exigences fonctionnelles qui ne peuvent être compromises dans la seule recherche de performances au feu.
Dans les composés ignifuges halogénés (à base de PVC), le trioxyde d'antimoine est couramment utilisé comme synergiste ignifuge aux côtés du chlore déjà présent dans le PVC. Bien qu'efficace pour supprimer l'inflammation, une charge élevée en trioxyde d'antimoine augmente la permittivité de l'isolation et réduit la résistivité volumique, ce qui peut augmenter le couplage capacitif entre les conducteurs adjacents dans les câbles de commande multiconducteurs. Pour les circuits de commande transportant des signaux analogiques de bas niveau ou une communication série à grande vitesse, cette capacité élevée par unité de longueur augmente l'atténuation du signal et limite la longueur de câble utilisable. Il est nécessaire de spécifier l'épaisseur des parois isolantes et la formulation du composé en tenant compte de la fréquence réelle du signal (et pas seulement de la classe de flamme) pour éviter ce résultat.
Les composés LSZH basés sur des systèmes de charges minérales présentent un ensemble différent de compromis. Le trihydrate d'aluminium (ATH) doit être chargé à des concentrations très élevées (généralement 50 à 65 % en poids du composé polymère) pour obtenir un retardateur de flamme significatif grâce à sa décomposition endothermique. À ces niveaux de charge, le composé devient plus rigide et plus cassant que les polymères non chargés, ce qui réduit la flexibilité et les performances à basse température. Les fabricants résolvent ce problème grâce à des polymères de base élastomères (EVA, EBA ou TPE) et à des particules de charge traitées en surface qui améliorent la dispersion et réduisent la pénalité de rigidité. Le résultat est un composé qui peut atteindre à la fois les performances de flamme CEI 60332-3 et la conformité CEI 60811 en courbure à froid, mais seulement si la formulation est conçue spécifiquement pour cette balance plutôt que d'être assemblée à partir de composants de base. Anhui Zhishang Cable Technology Co., Ltd. valide les performances du composé par des tests de flamme et mécaniques plutôt que de s'appuyer uniquement sur les certifications des fournisseurs de matériaux, garantissant ainsi que le câble fini répond simultanément à tous les paramètres spécifiés.
| Type composé | Mécanisme ignifuge | Effet sur la flexibilité | Émission de gaz lors de la combustion |
|---|---|---|---|
| FR-PVC | Le gaz halogène interrompt la chaîne de combustion | Modéré ; dépendant du plastifiant | HCl, fumée noire dense |
| Rempli de LSZH / ATH | Décomposition endothermique, vapeur d'eau | Réduit ; nécessite une base élastomère | Vapeur d'eau, faible fumée, sans HCl |
| Rempli de LSZH / MDH | Décomposition endothermique, plage de température plus élevée | Semblable à ATH ; mieux à haute température | Vapeur d'eau, faible fumée, sans HCl |
| À base de phosphore (intumescent) | Une couche de charbon se forme, isole la surface | Bien ; charge de remplissage inférieure nécessaire | Faible fumée, sans halogène |
Configurations de blindage dans les câbles de commande ignifuges et leurs implications en termes de performances EMI
Les câbles de commande dans les environnements industriels fonctionnent aux côtés de variateurs de fréquence, d'équipements de commutation à courant élevé et de câbles d'alimentation, qui génèrent tous des interférences électromagnétiques susceptibles de corrompre les signaux de commande de bas niveau si le blindage est inadéquat. Dans les câbles de commande ignifuges, le blindage doit être conçu non seulement pour les performances électriques, mais également pour la compatibilité avec la construction ignifuge qui l'entoure : le fil de drainage du blindage, les bandes de liaison et tous les éléments métalliques interagissent tous avec le comportement au feu global du câble et ne doivent pas créer de ponts thermiques ou de points d'inflammation localisés qui nuisent aux performances nominales de flamme du câble.

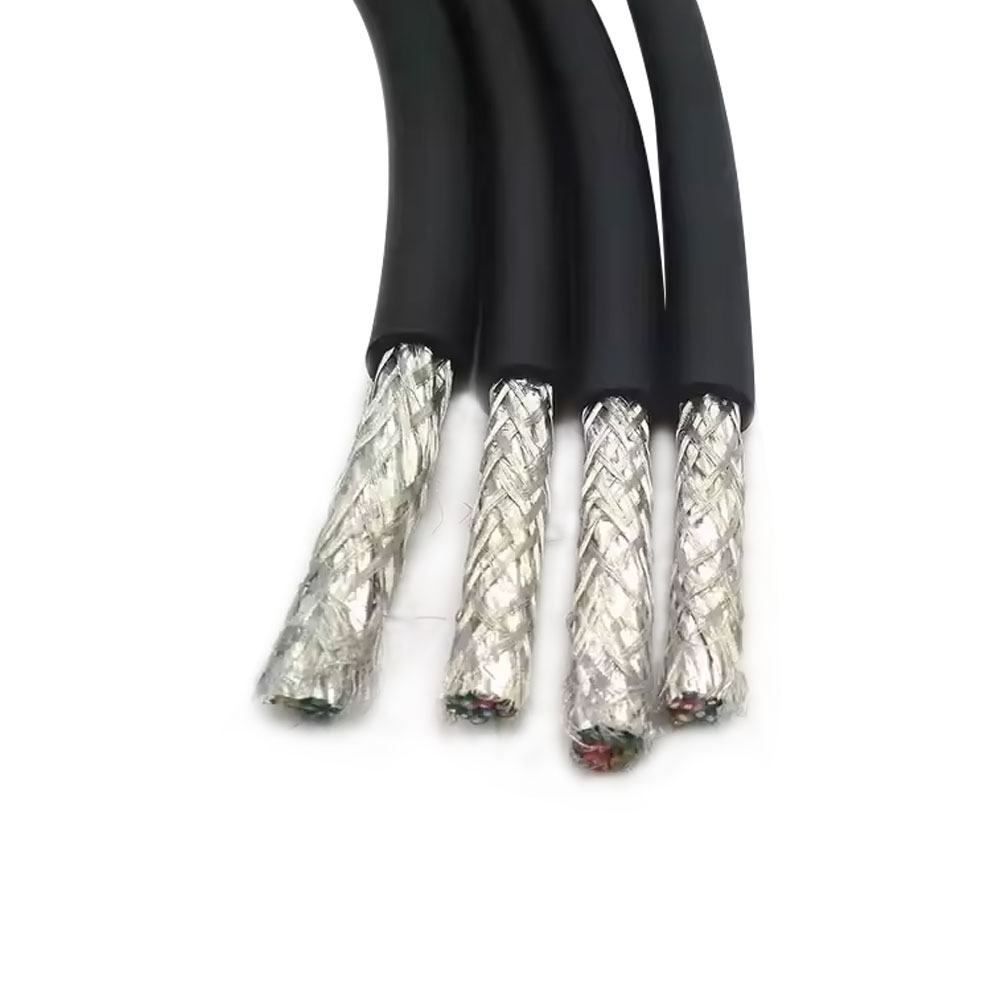

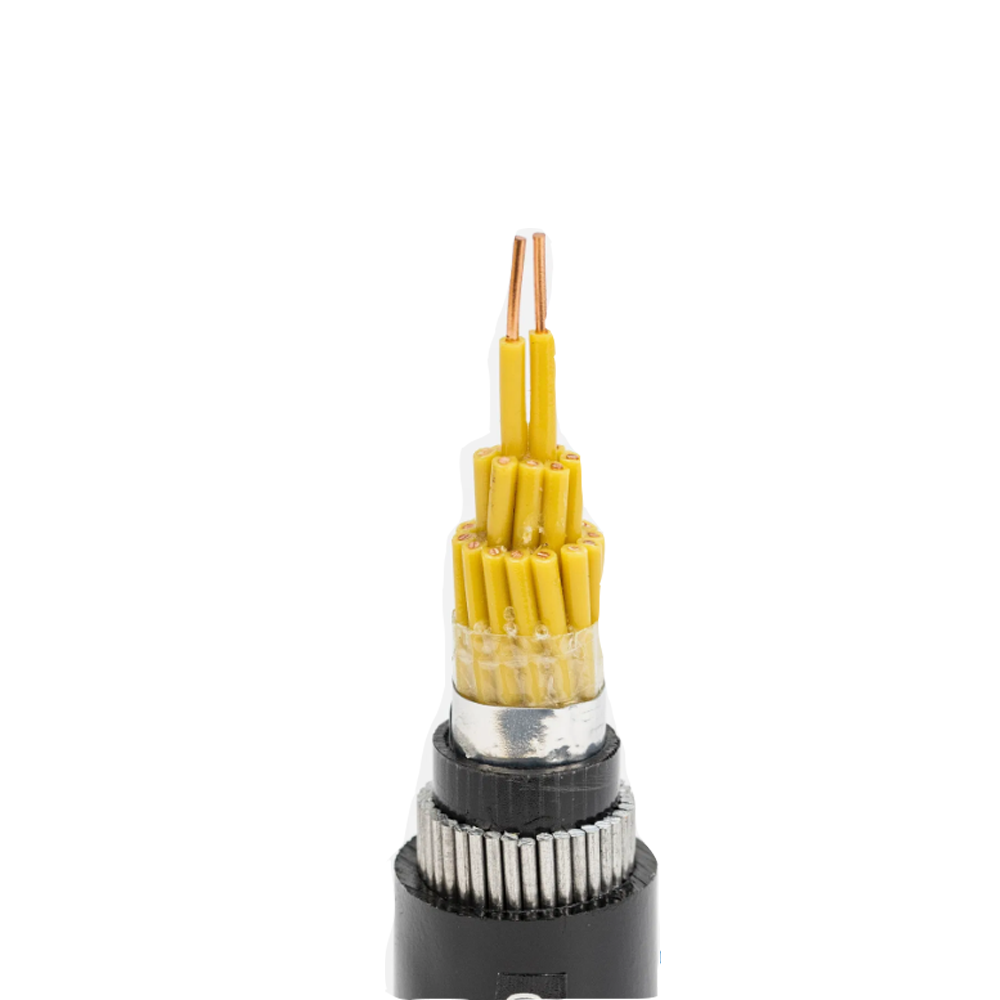

Les deux constructions de blindage dominantes dans les câbles de commande ignifuges sont des blindages globaux en aluminium-polyester (Al/PET) avec un fil de drainage et des blindages globaux ou individuels en tresse de cuivre étamé. Les blindages en aluminium offrent une couverture optique proche de 100 % et sont efficaces contre les interférences haute fréquence à couplage capacitif, mais leur rigidité mécanique les rend vulnérables à la déchirure au niveau du joint de chevauchement du blindage lors de flexions répétées ou de tractions d'installation. Les blindages tressés ont une couverture optique inférieure (généralement 85 à 95 %) mais offrent une robustesse mécanique bien supérieure et une résistance de blindage inférieure, ce qui améliore les performances contre les interférences basse fréquence à couplage inductif. Pour les câbles installés dans des chemins fixes dans les salles de commutation ou les armoires DCS, la construction feuille plus drain est généralement adéquate ; pour les câbles acheminés dans des conduits ou soumis à des mouvements lors de la maintenance, des blindages tressés sont préférables.
Les câbles de commande multiconducteurs utilisés pour la transmission de signaux analogiques (boucles 4 à 20 mA, circuits de thermocouple, connexions RTD) nécessitent souvent un blindage par paire individuelle en plus d'un blindage global. Les blindages de paires individuelles empêchent la diaphonie entre les circuits entre les paires de signaux au sein du même câble — un problème important lorsque les signaux de haut niveau (tels que les E/S numériques 24 V) et les signaux analogiques de bas niveau (sorties de thermocouple de l'ordre du millivolt) partagent un câble commun. Le fil de drainage de chaque blindage individuel doit être connecté à la terre à une seule extrémité pour éviter les boucles de courant du blindage, qui réintroduiraient le bruit basse fréquence que le blindage était censé bloquer. Cette discipline de mise à la terre est aussi importante que le matériau du blindage lui-même et doit être clairement spécifiée dans la documentation d'installation et de terminaison des câbles.
Configurations de blindage courantes et applications typiques
- Fil de drainage global en feuille Al/PET : Protection EMI haute fréquence économique ; adapté aux câbles de signal DCS/PLC fixes ; vulnérable aux dommages du papier d'aluminium s'il est plié à plusieurs reprises.

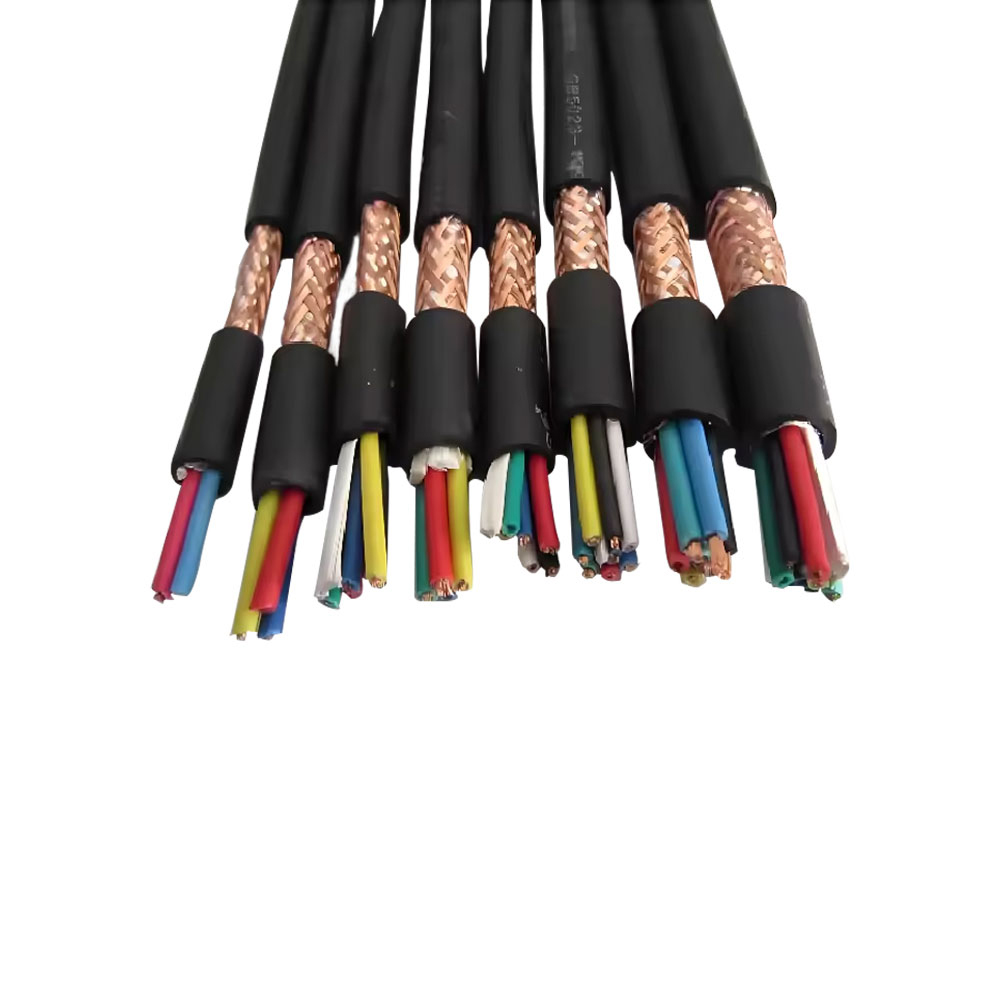

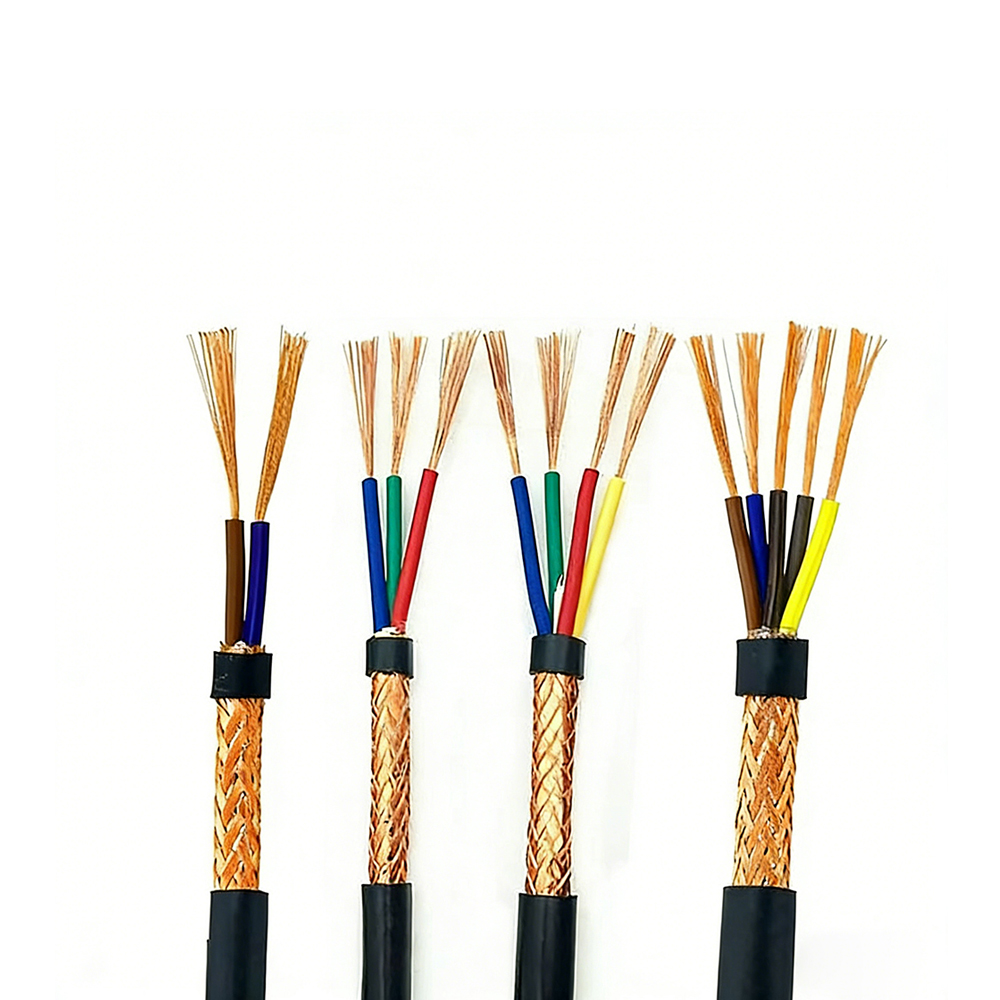

- Tresse globale en cuivre étamé : Meilleure durabilité mécanique et efficacité du blindage basse fréquence ; préféré pour les installations de conduits ou les environnements avec d'importantes sources d'interférences de 50/60 Hz.

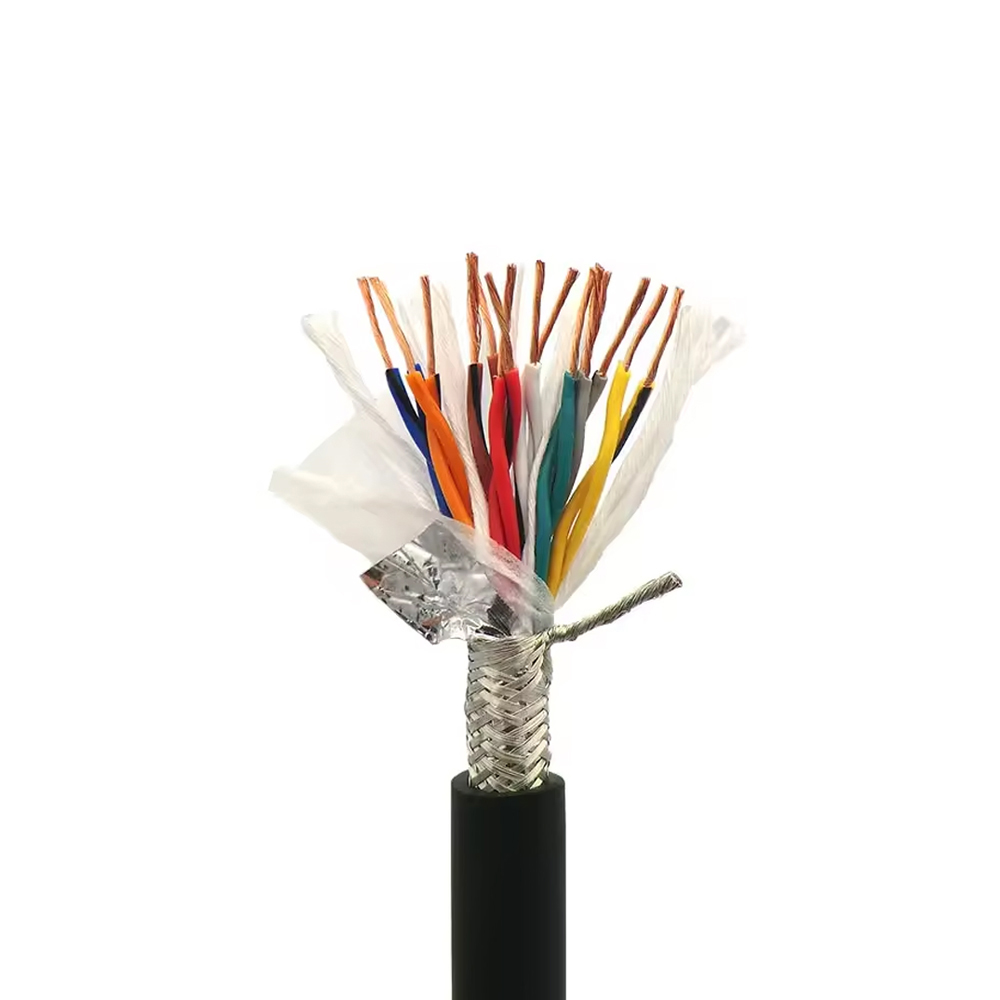

- Tresse globale de feuille en paire individuelle (double blindage) : Isolation inter-circuits la plus élevée ; requis lorsque des niveaux de signaux mixtes partagent un câble ; utilisé dans les boucles d’instrumentation analogiques de précision.
- Non blindé (blindé par un blindage uniquement) : Convient aux signaux de commande numériques avec une immunité inhérente au bruit (par exemple, commutation 24 V CC) ; ne convient pas aux circuits de mesure analogiques.
Nombre de conducteurs et stratégies de regroupement pour les installations de câbles de commande multi-circuits
La décision de faire passer de nombreux câbles à petit nombre de conducteurs ou moins de câbles à grand nombre de conducteurs pour une installation de contrôle multicircuit a des conséquences sur le risque d'incendie, l'accès à la maintenance et la flexibilité à long terme qui s'étendent bien au-delà du coût initial d'achat des câbles. Des faisceaux denses de petits câbles gainés individuellement dans un chemin augmentent le volume total non métallique par mètre, augmentant ainsi la charge de combustion effective même lorsque chaque câble individuel est doté d'un indice ignifuge. La consolidation des circuits en moins de câbles multiconducteurs réduit le remplissage des plateaux et la charge de combustion, mais crée un point de défaillance unique où les dommages causés à un câble peuvent affecter simultanément plusieurs circuits non liés.
Une approche pratique utilisée dans les industries de transformation et les installations de production d'électricité consiste à regrouper les circuits par système fonctionnel plutôt que par proximité géographique, avec des câbles séparés pour les circuits critiques en matière de sécurité (arrêt d'urgence, détection d'incendie et de gaz) et les circuits de contrôle opérationnel (boucles de contrôle de processus, démarreurs de moteur, instrumentation). Cette séparation garantit qu'une défaillance d'un seul câble ne peut pas désactiver simultanément la fonction de contrôle du processus et sa sauvegarde de sécurité. Cela simplifie également la recherche de pannes et le remplacement des câbles, puisqu'une panne dans un groupe fonctionnel ne nécessite pas de perturber le câblage d'un autre. De nombreuses normes d'installation, notamment la norme CEI 60364 et les normes d'ingénierie spécifiques aux installations des secteurs de la pétrochimie et de l'énergie, imposent explicitement ce type de ségrégation des circuits.
La planification des conducteurs de rechange dans les câbles de commande multiconducteurs est un autre aspect souvent sous-évalué au stade de la spécification. L'installation de câbles avec 10 à 20 % de conducteurs de rechange au moment de la construction initiale coûte très peu par rapport à la valeur totale du projet, mais l'ajout de circuits après la construction nécessite de nouveaux tirages de câbles qui sont perturbateurs, coûteux et parfois physiquement impossibles à travers des itinéraires existants encombrés. Les conducteurs de rechange doivent être répartis entre les groupes de câbles plutôt que concentrés dans un seul câble, et leurs emplacements doivent être systématiquement documentés afin qu'ils puissent être identifiés et activés sans travail de traçage approfondi. Dans le cadre de sa capacité de support d'applications, Zhishang Cable travaille avec des équipes d'ingénierie pour optimiser la sélection du nombre de cœurs en fonction des scénarios d'expansion du système projetés, aidant ainsi à éviter la situation courante où l'infrastructure de câbles devient la contrainte limitante sur les modifications de l'usine quelques années seulement après la mise en service.
