I. Définition et caractéristiques essentielles

Un faisceau de câbles (également appelé assemblage de câbles) est un produit de connexion intégré formé en assemblant plusieurs fils, connecteurs et bornes selon un circuit électrique spécifique et une disposition de routage mécanique. Largement utilisé dans les systèmes de servomoteurs, les robots industriels, les équipements CNC et divers dispositifs automatisés, un faisceau de câbles n'est pas simplement un faisceau de fils lâches, mais un composant de connexion essentiel qui combine conductivité, précision de transmission du signal, durabilité mécanique et adaptabilité environnementale. Sa qualité détermine directement la stabilité opérationnelle, la sécurité et la durée de vie de l'équipement.

Les caractéristiques principales comprennent :
Transmission combinée de signal et de puissance de haute précision : un faisceau de câbles intègre généralement des lignes électriques (fils de phase U/V/W et mise à la terre PE), des lignes de signal d'encodeur, des lignes de commande de frein et des lignes de bus de communication au sein d'un seul assemblage, nécessitant une gestion simultanée de l'alimentation en courant élevé et de la transmission de signaux sensibles aux interférences.
Interfaces standardisées avec conception anti-embrouille : les deux extrémités utilisent généralement des connecteurs aéronautiques standard ou des connecteurs industriels dédiés avec des dispositions de broches à clé, garantissant un accouplement précis avec les entraînements, les moteurs et les encodeurs tout en empêchant une insertion incorrecte.
Haute flexibilité et résistance à la flexion : Doit résister aux traînées, flexions et vibrations répétées pendant le fonctionnement de l'équipement, avec des exigences de durée de vie en flexion particulièrement exigeantes dans les applications de chaînes porte-câbles et de bras robotiques.
Forte adaptabilité environnementale : doit résister à l’huile, à la poussière, à l’humidité et aux fluctuations de température rencontrées dans les environnements industriels, avec des matériaux de gaine offrant une résistance à l’huile, à l’abrasion et un caractère ignifuge.

II. Principaux types et scénarios d'application

Classement par fonction :

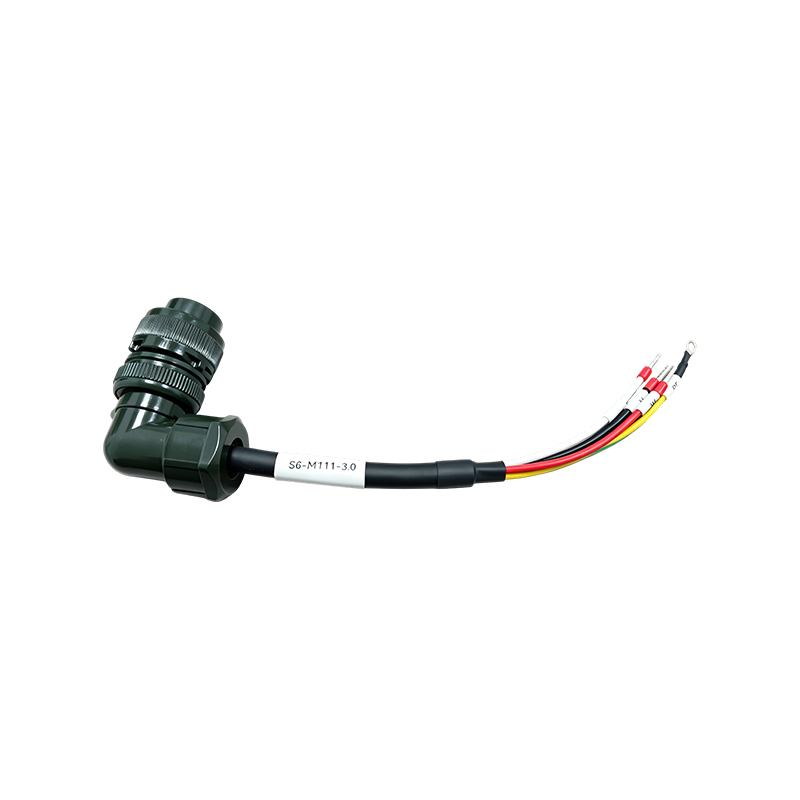

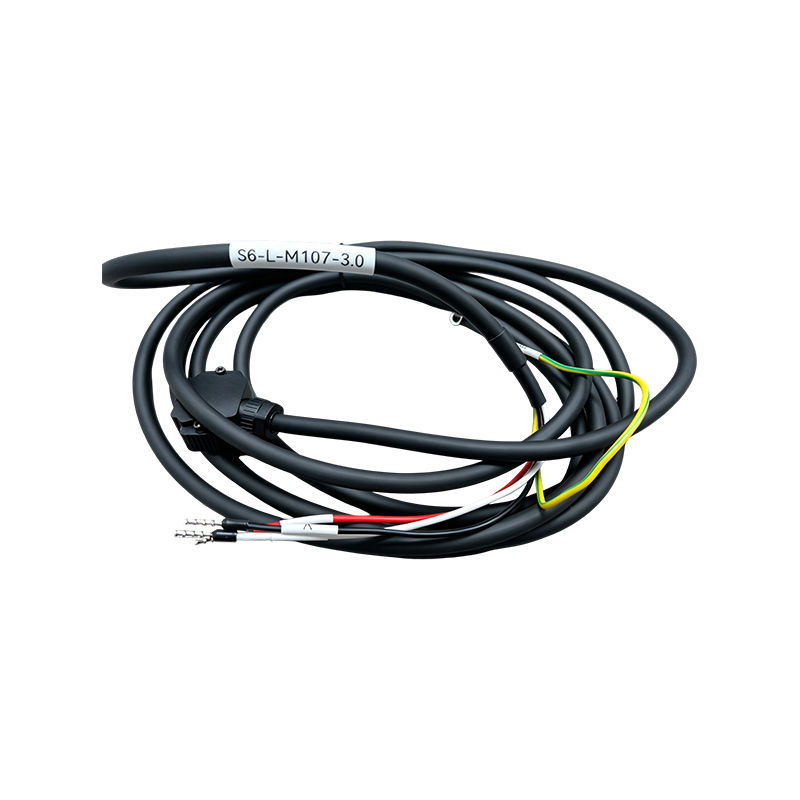

Câbles d'alimentation : responsables de la transmission de puissance triphasée et de la mise à la terre entre les moteurs et les entraînements, servant de canal de distribution d'énergie principal des systèmes d'asservissement.
Câbles d'encodeur : transmettent des signaux de retour de position et de vitesse entre les encodeurs de moteur et les entraînements, nécessitant un blindage efficace pour supprimer les interférences électromagnétiques et préserver la précision du signal.

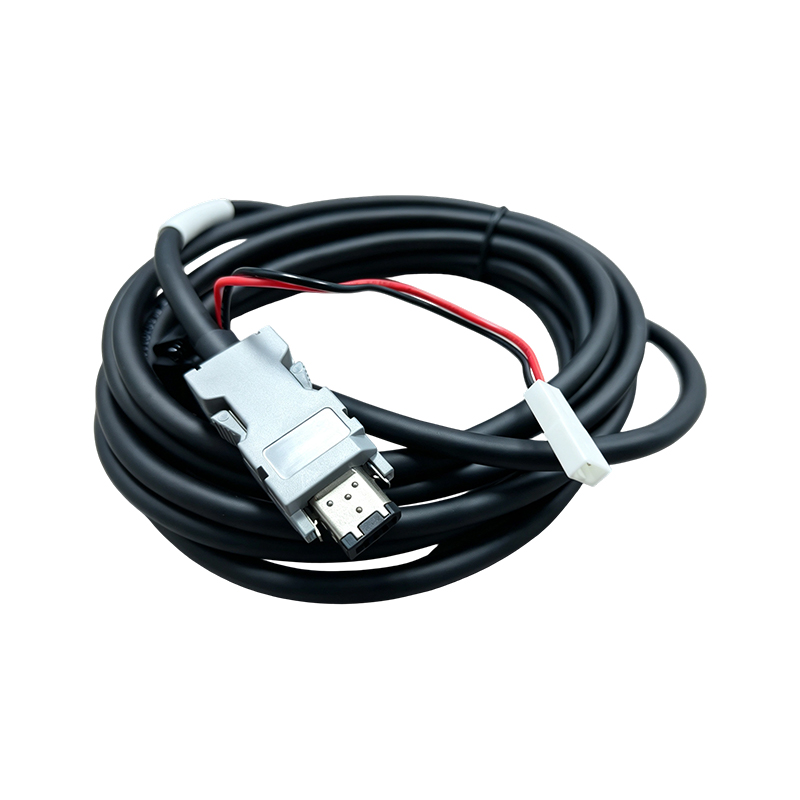

Câble d'encodeur SV660 avec ligne d'alimentation de frein : un câble composite intégrant la transmission du signal d'encodeur avec une alimentation de frein électromagnétique, conçu pour les exigences de câblage intégrées de modèles de servomoteurs spécifiques.

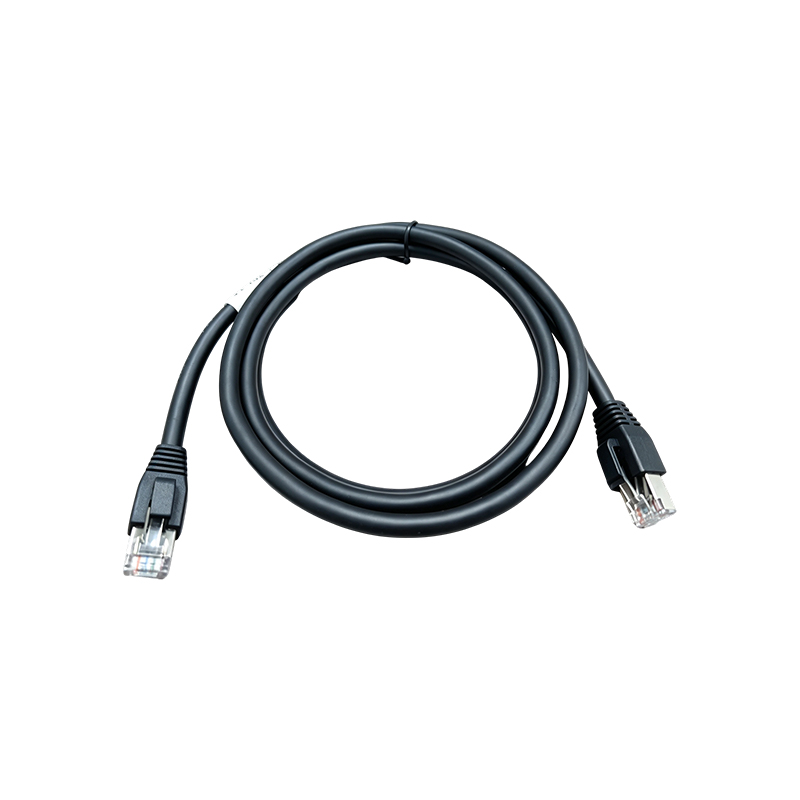

Câbles de bus (câbles réseau) : utilisés pour la mise en réseau de communication industrielle entre les lecteurs, les contrôleurs et les ordinateurs hôtes, répondant aux exigences de transmission à grande vitesse et d'anti-interférence.

Les scénarios d'application couvrent les machines-outils CNC, les robots industriels, les lignes de production automatisées, les machines d'emballage, les équipements textiles et d'impression et les systèmes de fabrication électronique, faisant des faisceaux de câbles un lien de connexion indispensable dans les systèmes de contrôle d'automatisation modernes.

III. Contrôles clés du processus de production

Conception et fabrication des conducteurs : les câbles d'alimentation utilisent des conducteurs en cuivre flexibles multibrins pour garantir la capacité de transport de courant et la flexibilité, tandis que les câbles de signal et d'encodeur utilisent des conducteurs multicœurs à brins fins combinés à une construction à paires torsadées pour réduire la diaphonie et les interférences électromagnétiques.
Système de blindage et d'isolation : les câbles de signaux adoptent généralement une structure de blindage composite composée d'une feuille de cuivre combinée à un maillage tressé pour supprimer efficacement les interférences électromagnétiques à haute fréquence et protéger les signaux de retour faibles contre la distorsion ; l'isolation du câble d'alimentation est conçue pour répondre aux exigences de tenue en tension correspondantes.
Gaine et couche de renfort : la gaine extérieure utilise des matériaux composites résistants à l'huile, à l'abrasion et aux intempéries (tels que le PVC et le PUR), certains modèles spécifiques aux chaînes porte-câbles intégrant des couches de renfort internes en fibres pour améliorer la résistance à la traction et à la flexion.
Assemblage de connecteurs et sertissage des bornes : les fiches, les prises et les bornes sont assemblées à l'aide de processus de sertissage de précision et de fixation par moulage par injection pour garantir une résistance de contact stable et des indices d'étanchéité à l'eau et à la poussière conformes.
Tests complets : chaque faisceau de câbles est soumis à des tests de continuité, des tests de résistance d'isolation, des tests haute tension et des tests de fonction de signal avant expédition, garantissant ainsi le taux de réussite du produit et la fiabilité opérationnelle.

IV. Avantages principaux

Sûr et fiable : la conception structurelle multicouche équilibre la sécurité électrique avec la protection mécanique, et combinée avec des matériaux ignifuges et un blindage de précision, réduit efficacement le risque de courts-circuits, d'interférences et de perte de signal.
Connexion efficace : les interfaces standardisées avec une conception anti-embrouille réduisent considérablement le temps d'installation et de mise en service sur site, permettant un véritable fonctionnement plug-and-play.
Personnalisation flexible : la longueur du câble, le modèle de connecteur et le type de terminal peuvent tous être personnalisés en fonction des exigences d'interface de l'équipement client, largement compatibles avec les systèmes d'automatisation de différentes marques.
Conforme aux normes : les produits respectent strictement les normes nationales et les réglementations de l'industrie et ont obtenu des certifications faisant autorité telles que 3C et CE, garantissant une utilisation conforme sur les marchés nationaux et internationaux.

Résumé

Les faisceaux de câbles servent de « nerfs et de circulation sanguine » aux systèmes de contrôle d'automatisation, fournissant à la fois la puissance et le retour de signal. Leur niveau technologique détermine directement la précision, l’efficacité et la sécurité du fonctionnement des équipements. À mesure que l'automatisation industrielle et la fabrication intelligente continuent de progresser, les produits de faisceaux de câbles hautement flexibles, bien protégés et intégrés sont devenus la direction du développement des assemblages de câbles prenant en charge les systèmes de servocommande.
