Introduction complète aux câbles d'alimentation isolés et gainés XLPE

I. Définition et caractéristiques essentielles
Les câbles d'alimentation isolés et gainés XLPE font référence aux câbles d'alimentation qui utilisent du polyéthylène réticulé (XLPE) comme couche d'isolation du conducteur et peuvent incorporer d'autres matériaux (tels que le PVC, le PE ou la polyoléfine sans halogène) comme gaine. Le XLPE subit une réticulation physique ou chimique, transformant les chaînes moléculaires linéaires du polyéthylène en une structure de réseau tridimensionnelle, améliorant considérablement ses propriétés thermomécaniques. Cela en fait la technologie dominante et préférée pour les câbles modernes basse, moyenne et haute tension.

Caractéristiques principales :
Résistance thermique exceptionnelle : température de fonctionnement admissible à long terme jusqu'à 90 °C, 20 °C plus élevée que les câbles en PVC (70 °C), avec une capacité de surcharge à court terme considérablement améliorée et une température de stabilité thermique en court-circuit (250 °C).
Capacité de transport de courant plus élevée : en raison de sa température nominale plus élevée, pour la même section de conducteur, sa capacité de transport de courant admissible est de 20 à 30 % supérieure à celle des câbles en PVC. Alternativement, une section plus petite peut être sélectionnée pour le même courant, ce qui permet d'économiser des matériaux et des coûts.
Excellentes propriétés électriques : rigidité diélectrique élevée, faible perte diélectrique et résistance d'isolation élevée, ce qui le rend particulièrement adapté à la transmission de puissance moyenne et haute tension.
Bonne résistance à la fissuration sous contrainte environnementale : la structure réticulée offre une résistance bien supérieure à la fissuration sous contrainte thermique et mécanique par rapport au polyéthylène (PE) ordinaire.
Longue durée de vie opérationnelle : le vieillissement thermique lent du matériau se traduit par une durée de vie de conception typique de 30 à 40 ans, bien supérieure à celle des câbles en PVC.

II. Principaux types et scénarios d'application
Classification par niveau de tension :
Câbles XLPE basse tension (0,6/1 kV) : tels que les séries YJV et YJLV, qui remplacent rapidement la série VV et deviennent le pilier absolu de la distribution d'énergie dans le bâtiment et l'industrie.
Câbles XLPE moyenne tension (par exemple, 8,7/15 kV, 26/35 kV) : tels que les séries YJV22 et YJLV22, utilisés pour le transport d'énergie principale dans les réseaux de distribution urbains, les parcs industriels et les grands bâtiments de 10 kV à 35 kV.
Câbles XLPE haute tension et très haute tension (110 kV et plus) : utilisez des matériaux isolants ultra-propres et des processus spéciaux pour des applications telles que les couloirs de transmission souterrains urbains, les prises de centrales électriques et la transmission d'énergie sous-marine.

Classification par gaine et structure :

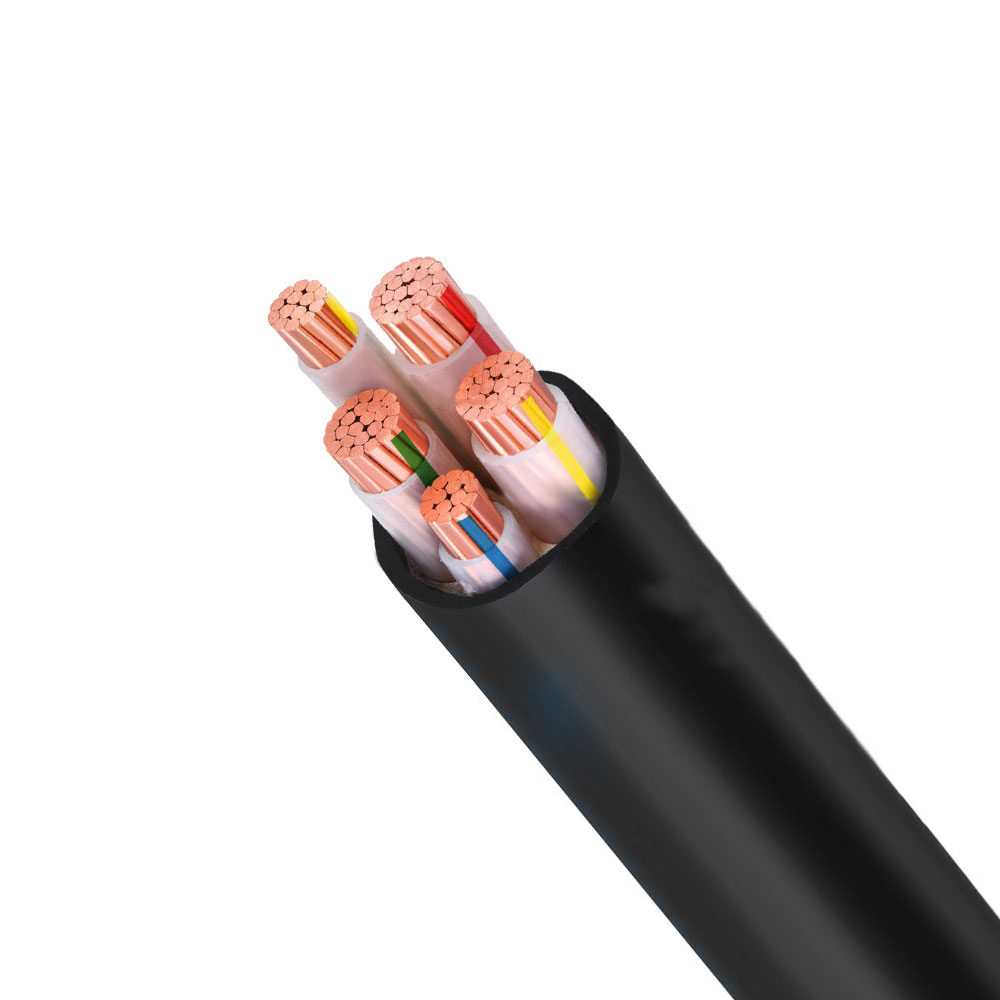

Type standard (YJV) : gaine extérieure en polychlorure de vinyle (PVC), offrant la plus grande polyvalence.

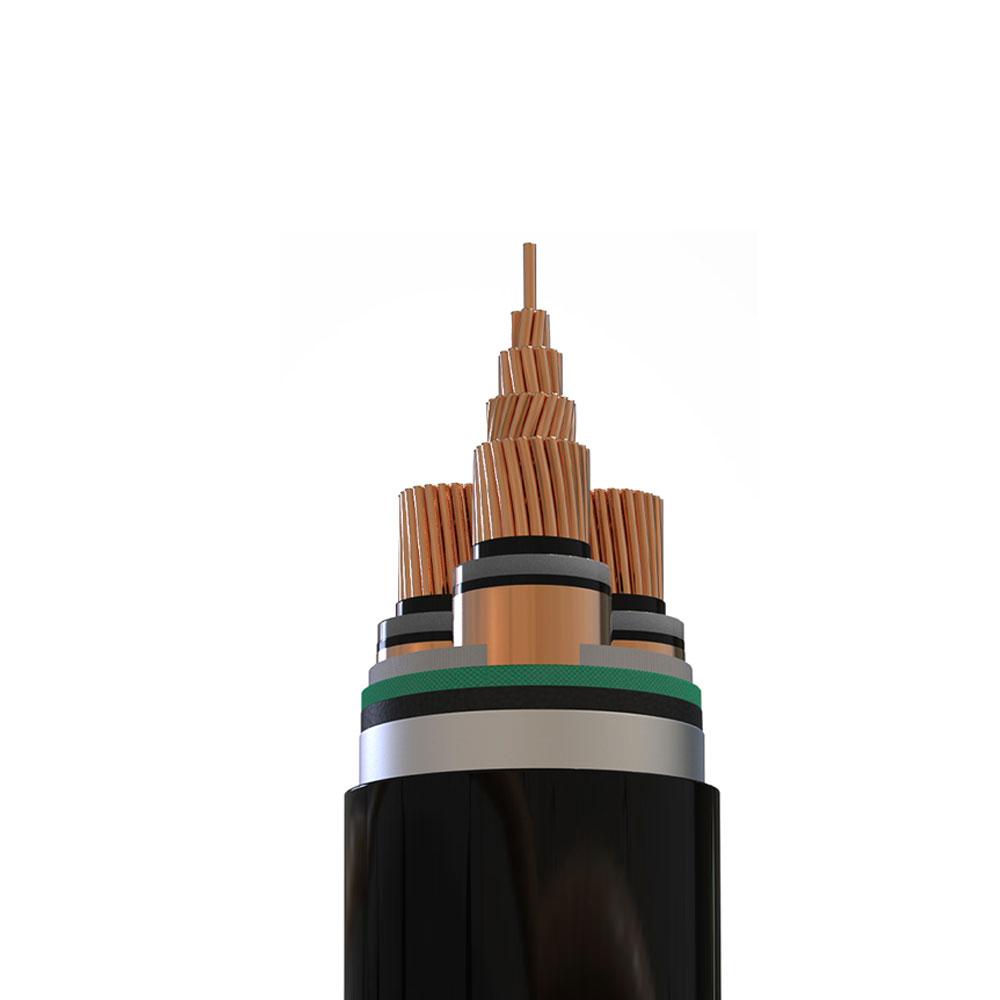

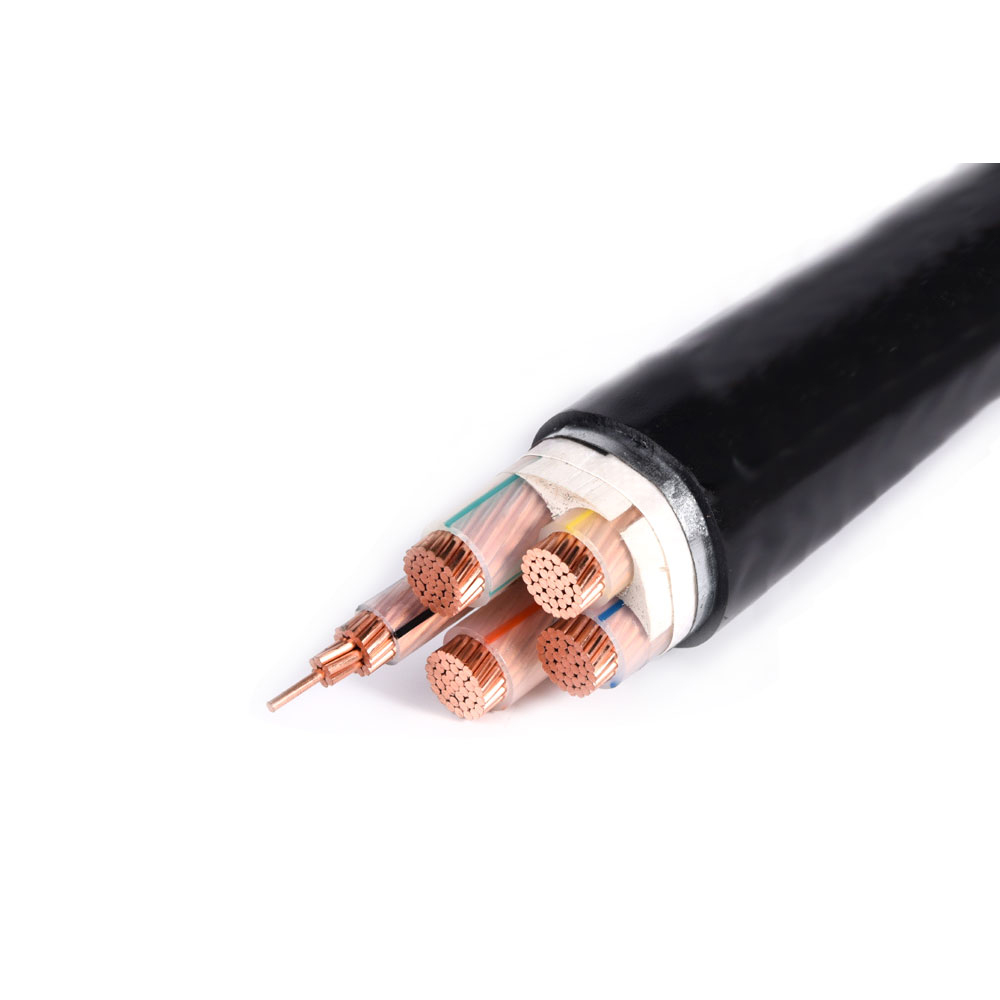

Type blindé (par exemple, YJV22, YJV32) : amélioré avec un ruban d'acier ou un blindage métallique pour les applications nécessitant une protection mécanique, telles que l'enfouissement direct ou l'installation de conduits.

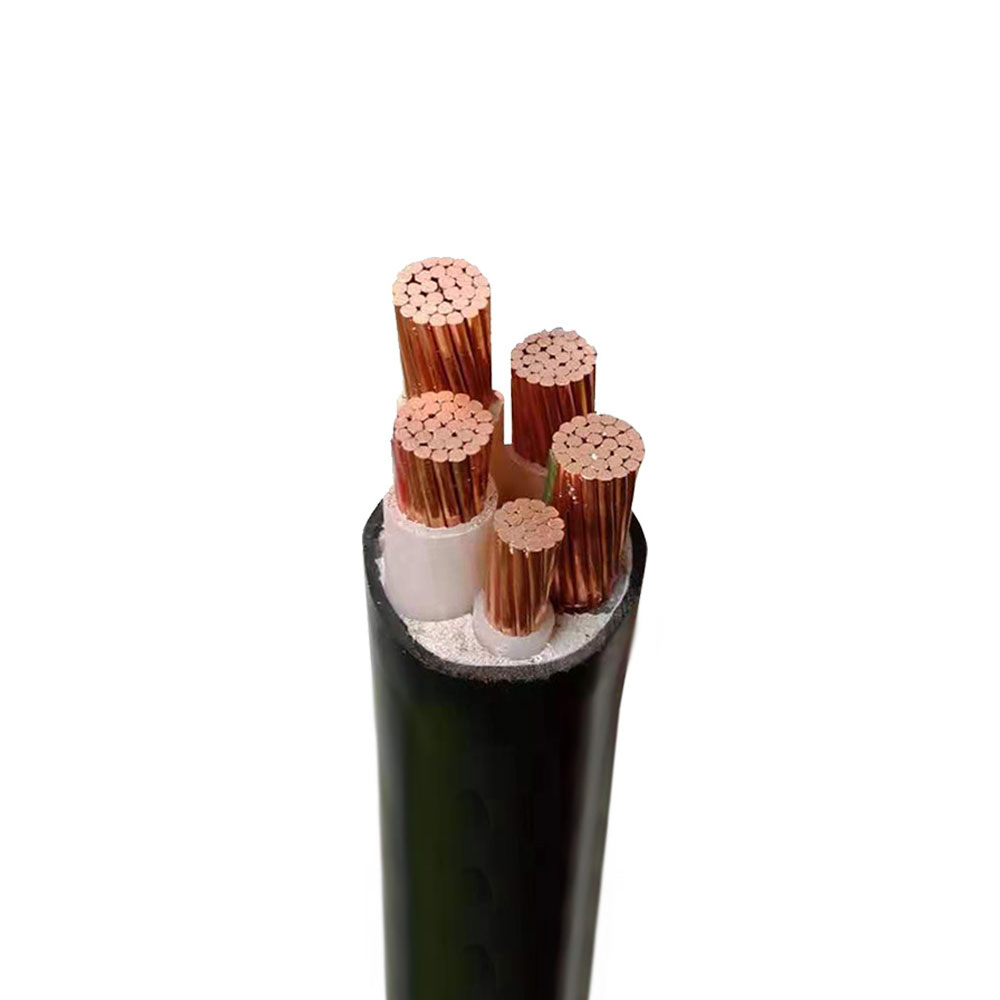

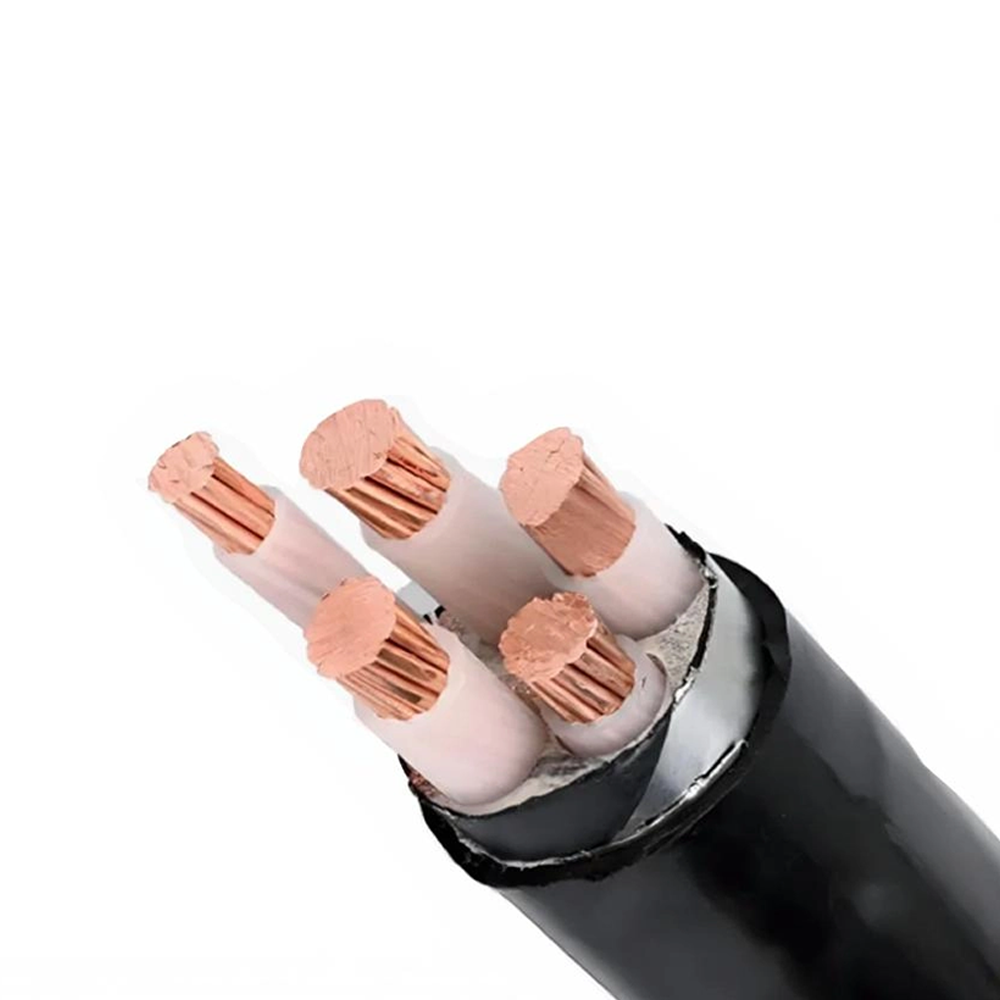

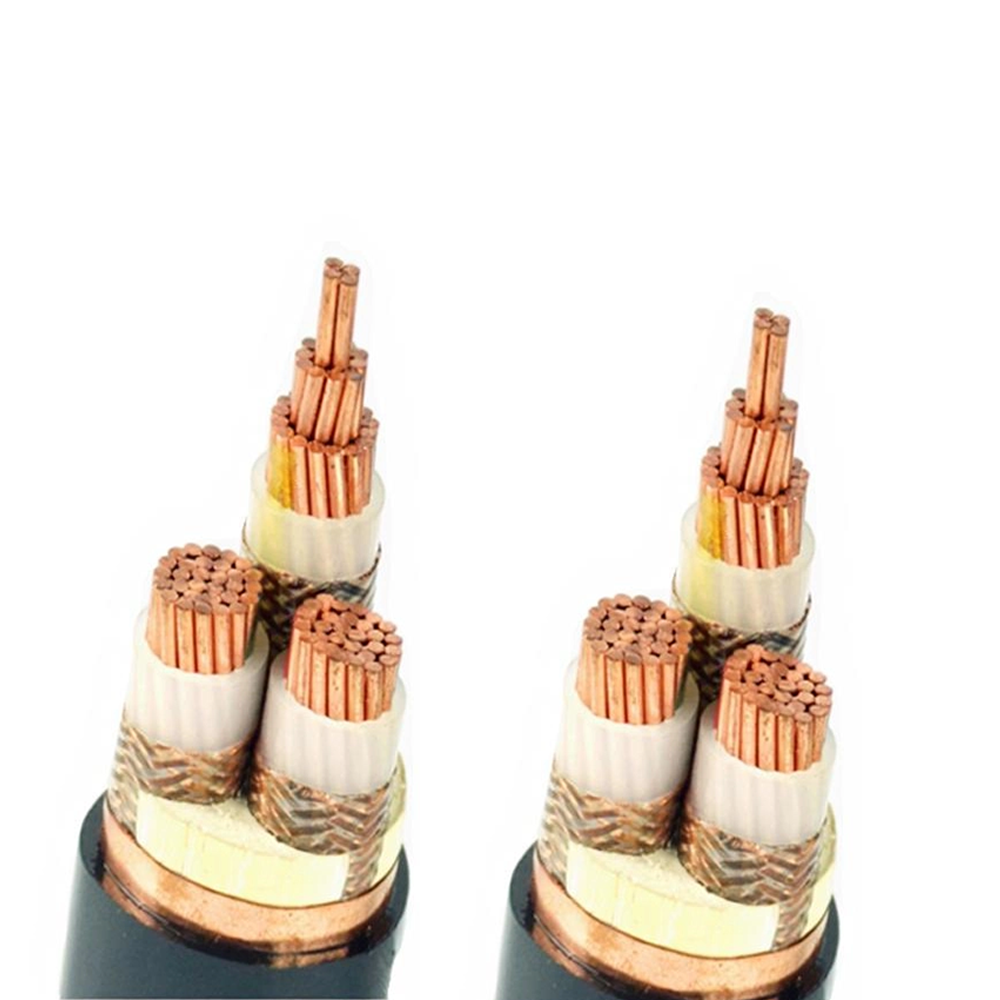

Type sans halogène à faible fumée (par exemple, WDZ-YJY) : utilise un revêtement en polyoléfine sans halogène, produisant peu de fumée et aucun gaz toxique pendant la combustion, adapté aux zones densément peuplées.

Principaux domaines d'application :
Réseaux électriques urbains et distribution électrique des bâtiments : le choix privilégié pour les principales lignes d'alimentation électrique, depuis les tunnels souterrains urbains jusqu'aux puits verticaux des immeubles de grande hauteur, la série YJV étant l'option incontournable.
Production d'énergie industrielle et renouvelable : alimentation électrique haute tension dans les usines, les lignes collectrices et les lignes de sortie des centrales éoliennes et photovoltaïques.
Infrastructure de transport : systèmes d'alimentation électrique et conduites d'éclairage pour les métros, les chemins de fer et les aéroports.
Grandes installations publiques : lieux ayant des exigences élevées en matière de fiabilité de l'alimentation électrique, tels que les hôpitaux, les centres de données et les stades.

III. Contrôles clés du processus de production
Matériau d'isolation XLPE ultra-propre : les câbles moyenne et haute tension doivent utiliser des composés de câbles en polyéthylène réticulé ultra-purs, avec un contrôle des impuretés et des microvides répondant aux normes les plus élevées pour garantir la résistance électrique de l'isolation.
Co-extrusion triple couche et durcissement à sec : il s'agit du processus principal. Une seule extrudeuse extrude simultanément la couche de blindage conducteur, la couche d'isolation XLPE et la couche de blindage isolant pour former des interfaces lisses. Le câble entre ensuite dans un tuyau de durcissement vertical (VCV) ou caténaire (CCV) rempli d'azote et de vapeur à haute pression, où la réticulation chimique du polyéthylène se produit sous haute température et pression.
Contrôle précis de la température et de l'affaissement : Les températures dans chaque zone du tuyau de durcissement doivent être contrôlées avec précision. Simultanément, la mesure du diamètre au laser et les systèmes de contrôle informatique garantissent que le câble ne subit pas de flexion ou d'étirement excessif à l'état caténaire, garantissant ainsi la concentricité et l'uniformité de la couche isolante.
Refroidissement et dégazage : Après durcissement, le câble subit un refroidissement par étapes pour définir sa forme. Les câbles haute tension nécessitent également un cycle thermique prolongé pour éliminer les sous-produits résiduels à l’intérieur de l’isolation.
Inspection en ligne : les systèmes intégrés de détection de décharges partielles en ligne, la mesure du diamètre extérieur au laser et la surveillance de l'excentricité garantissent une détection des défauts en temps réel et le rejet du produit.
Revêtement et blindage : un revêtement en PVC ou en polyoléfine est extrudé sur le noyau isolé durci, avec un blindage appliqué si nécessaire.

IV. Avantages principaux détaillés
Performances techniques complètes de pointe : dépasse les câbles traditionnels en PVC et PE dans tous les indicateurs de performance clés, y compris la résistance à la température, la capacité de transport de courant, la résistance à la tension et la durée de vie, représentant le plus haut niveau technique des câbles à isolation polymère.
Économie opérationnelle significative : une capacité de transport de courant plus élevée permet des sections de câbles plus petites pour la même capacité de transmission, économisant ainsi des métaux non ferreux et de l'espace dans les conduits. La durée de vie plus longue réduit les coûts de remplacement et de maintenance tout au long du cycle de vie.
Sécurité et fiabilité élevées : une excellente résistance à la chaleur réduit les risques de surcharge, et la structure réticulée robuste offre des performances d'isolation stables, ce qui la rend particulièrement adaptée aux systèmes d'alimentation nécessitant un fonctionnement continu, stable et à long terme.
Adaptabilité sur une large plage de tension : les applications matures de 1 kV à 500 kV en font la technologie grand public incontestée pour le transport d'énergie souterrain à moyenne et haute tension.
Potentiel d’amélioration environnementale : L’isolation elle-même ne contient aucun halogène. Combiné avec une gaine sans halogène (YJY), il peut être facilement transformé en un câble respectueux de l'environnement, répondant aux exigences des bâtiments écologiques.

Résumé
Les câbles d'alimentation à isolation XLPE représentent une étape importante dans le développement de la technologie moderne des câbles d'alimentation. Grâce à l'amélioration des performances des matériaux provoquée par la chimie de réticulation, ils ont réussi à dominer un large éventail d'applications, de la distribution d'énergie basse tension à la transmission d'énergie à très haute tension. Choisir les câbles XLPE, ce n'est pas seulement sélectionner un produit, mais adopter une voie technologique offrant une plus grande fiabilité, un cycle de vie plus long et une économie de fonctionnement supérieure. Bien que leur coût initial puisse être légèrement supérieur à celui des câbles en PVC, les avantages complets qu'ils offrent tout au long de leur durée de vie en font le choix le plus rentable pour les projets de nouvelle construction et de modernisation. Ils sont la pierre angulaire de la construction d’un système électrique sûr, efficace et moderne.
