Introduction
Les câbles servo sont des câbles spécialisés conçus pour connecter les servomoteurs aux servomoteurs. Ils sont responsables de la transmission des commandes de contrôle de haute précision, des signaux de retour et de la puissance motrice. Leur caractéristique principale est l'intégration des lignes électriques, des lignes de retour d'encodeur et des conduites de frein dans un seul câble, nécessitant une excellente capacité anti-interférence, une grande flexibilité, une endurance à la flexion et une fidélité de transmission du signal pour garantir un contrôle précis de la position, de la vitesse et du couple dans les systèmes d'asservissement.

Applications
Spécifiquement utilisé dans les systèmes de contrôle de mouvement servo à haute performance dynamique.
Les scénarios d'application typiques incluent : les robots industriels, les centres d'usinage CNC, les chaînes d'assemblage automatisées, les machines d'impression, les machines d'emballage, les équipements de fabrication de semi-conducteurs, les dispositifs médicaux et toute application nécessitant un contrôle en boucle fermée de haute précision avec des servomoteurs.

Fabrication
Conducteur : utilise des fils de cuivre sans oxygène ultra-fins et toronnés avec précision (généralement des fils de cuivre étamés multibrins) pour garantir une excellente flexibilité et résistance à la flexion.
Isolation : utilise des matériaux hautes performances tels que du PE spécialisé ou du PE expansé pour réduire la constante diélectrique, obtenant ainsi une faible capacité et une faible atténuation du signal, ce qui est essentiel pour la transmission d'impulsions haute fréquence.
Torsion et blindage :
Noyaux de puissance : généralement torsadés pour réduire le rayonnement électromagnétique.
Noyaux de retour d'encodeur : doivent subir une torsion de haute précision à pas égal (par exemple, des paires torsadées) et être blindés indépendamment (par exemple, un blindage composite tressé en cuivre étamé en feuille d'aluminium) pour protéger les signaux différentiels faibles.
Câblage : intègre des paires de puissance, des paires d'encodeurs, des conduites de frein, etc., dans une structure de toronnage anti-torsion optimisée, avec l'ajout d'un élément de traction central (par exemple, fibre de Kevlar) pour résister aux contraintes mécaniques.

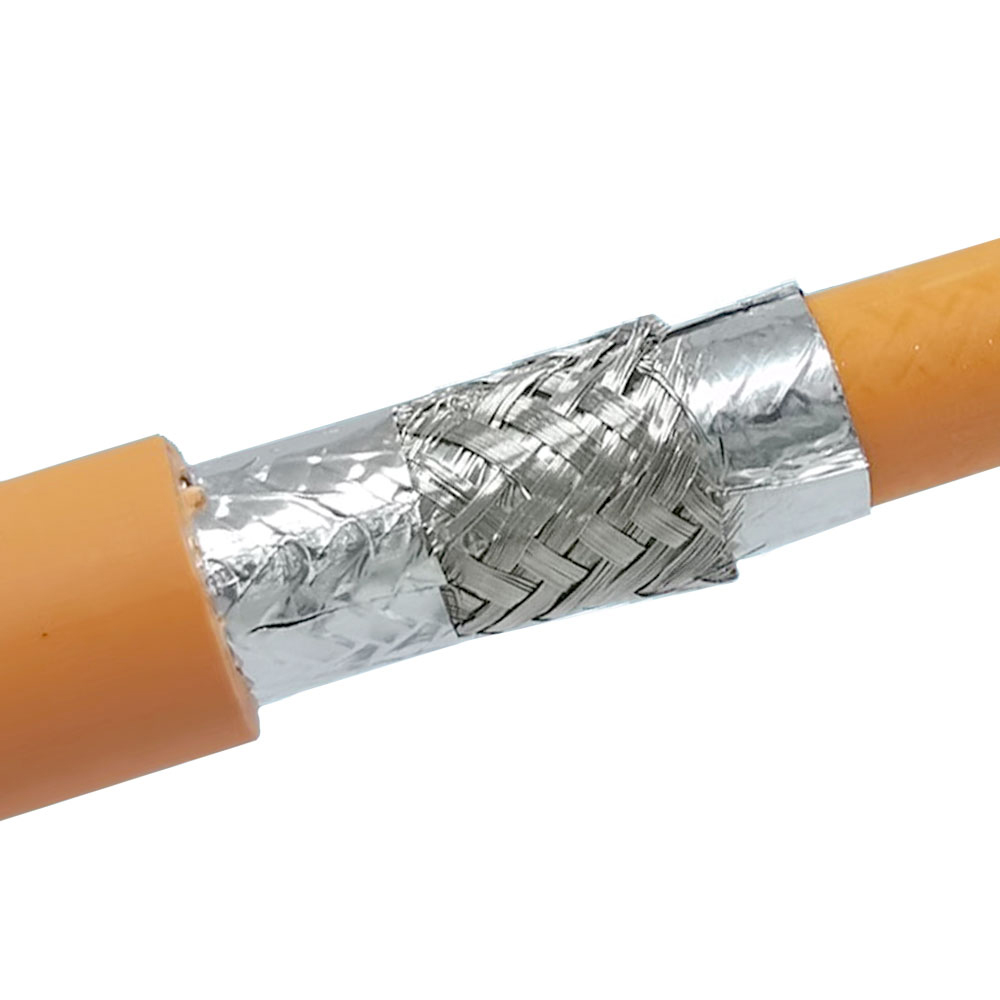

Blindage global : applique un blindage global tressé en cuivre étamé à couverture élevée (≥ 85 %) autour de l'âme du câble pour fournir une protection complète en matière de compatibilité électromagnétique (CEM).

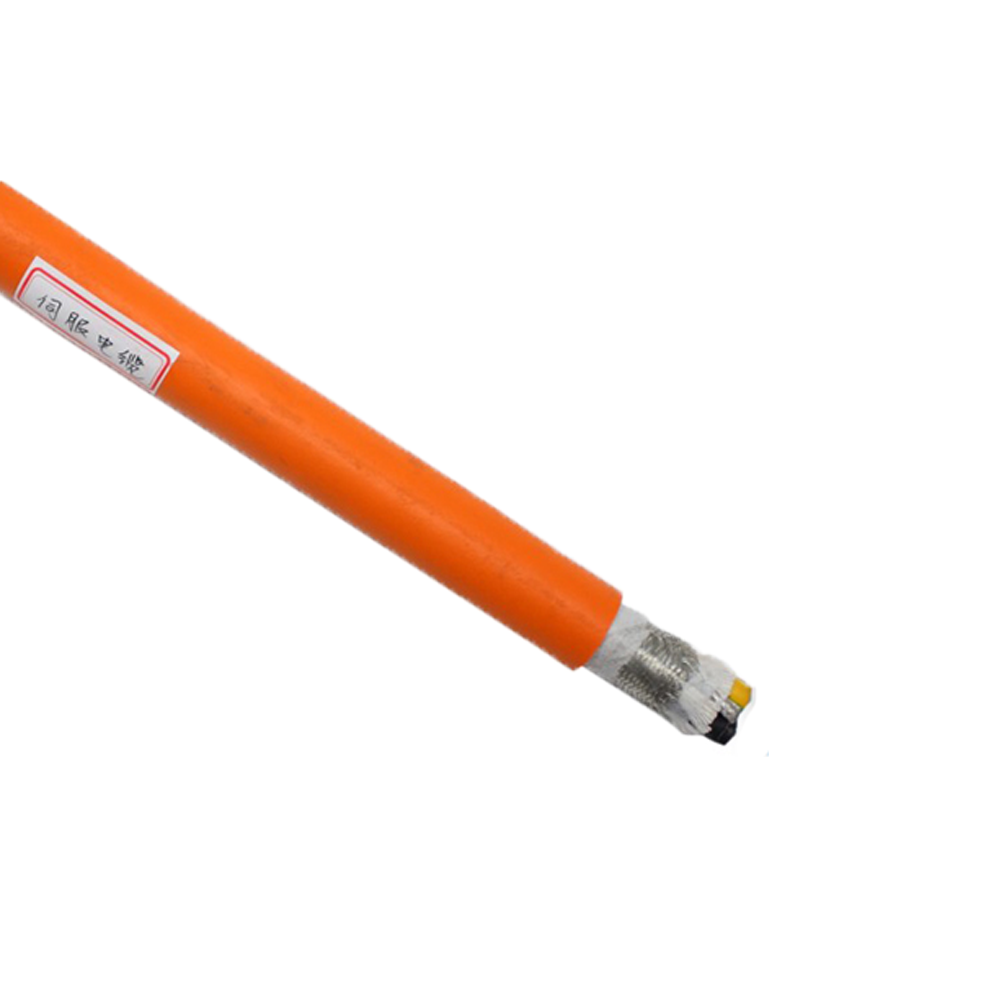

Gaine : Extrude une gaine extérieure à hautes performances mécaniques, telle que du polyuréthane (PUR) ou du PVC spécialisé, présentant une résistance élevée à l'usure, à l'huile, à la déchirure et aux UV, généralement en noir ou orange.
Contrôles clés du processus : assurer strictement la symétrie et la précision du pas des paires torsadées ; garantir la continuité et la couverture de chaque couche de blindage ; effectuer des tests à 100 % pour la tension de tenue d'isolation, la continuité et l'impédance caractéristique ; échantillonnage obligatoire pour les tests de performances de transmission haute fréquence et les tests répétés de durée de vie en flexion/torsion.

Prestations
Consultation de sélection : fournit des recommandations de sélection précises basées sur les spécifications du système d'asservissement (tension, courant, type d'encodeur), les exigences dynamiques de l'application (vitesse de déplacement, rayon de courbure, distance de déplacement), les milieux environnementaux (huile, eau, produits chimiques) et si des normes CEM spécifiques doivent être respectées.
Tests et certification : fournit des rapports de tests de performances haute fréquence (par exemple, bande passante, diaphonie), CEM (compatibilité électromagnétique) et de durée de vie mécanique, avec des produits conformes aux normes industrielles pertinentes (par exemple, UL, CE, TÜV).

Avantages
Intégration élevée et gain de place : intègre les signaux d'alimentation, de retour et de contrôle dans un seul câble, simplifiant le câblage, réduisant les points de connexion, économisant de l'espace interne dans les appareils et réduisant la complexité de l'installation.
Excellente intégrité du signal : des matériaux d'isolation optimisés et des structures de blindage à paire torsadée précises suppriment efficacement les interférences électromagnétiques, garantissant une transmission à grande vitesse et sans distorsion des impulsions de contrôle et des signaux de retour d'encodeur, garantissant ainsi la précision du contrôle.
Durabilité dynamique exceptionnelle : spécialement conçu pour un mouvement continu, offrant une excellente résistance à la flexion, à la torsion et à la traction, avec une longue durée de vie dans les mouvements alternatifs à grande vitesse tels que dans les robots et les chaînes porte-câbles.
Connexion fiable et stable : généralement associé à des connecteurs spécialisés de haute qualité et résistants aux vibrations, garantissant des connexions stables dans des environnements vibrants et réduisant les pannes causées par un mauvais contact.
Performances et fiabilité améliorées du système : en assurant une transmission synchrone et stable de la puissance et des signaux, il réduit directement les erreurs du système, améliore la vitesse de réponse, la précision de positionnement et la stabilité opérationnelle globale du système d'asservissement, et réduit les risques de temps d'arrêt.
