Comment le nombre de fibres et la conception optique affectent les performances de transmission

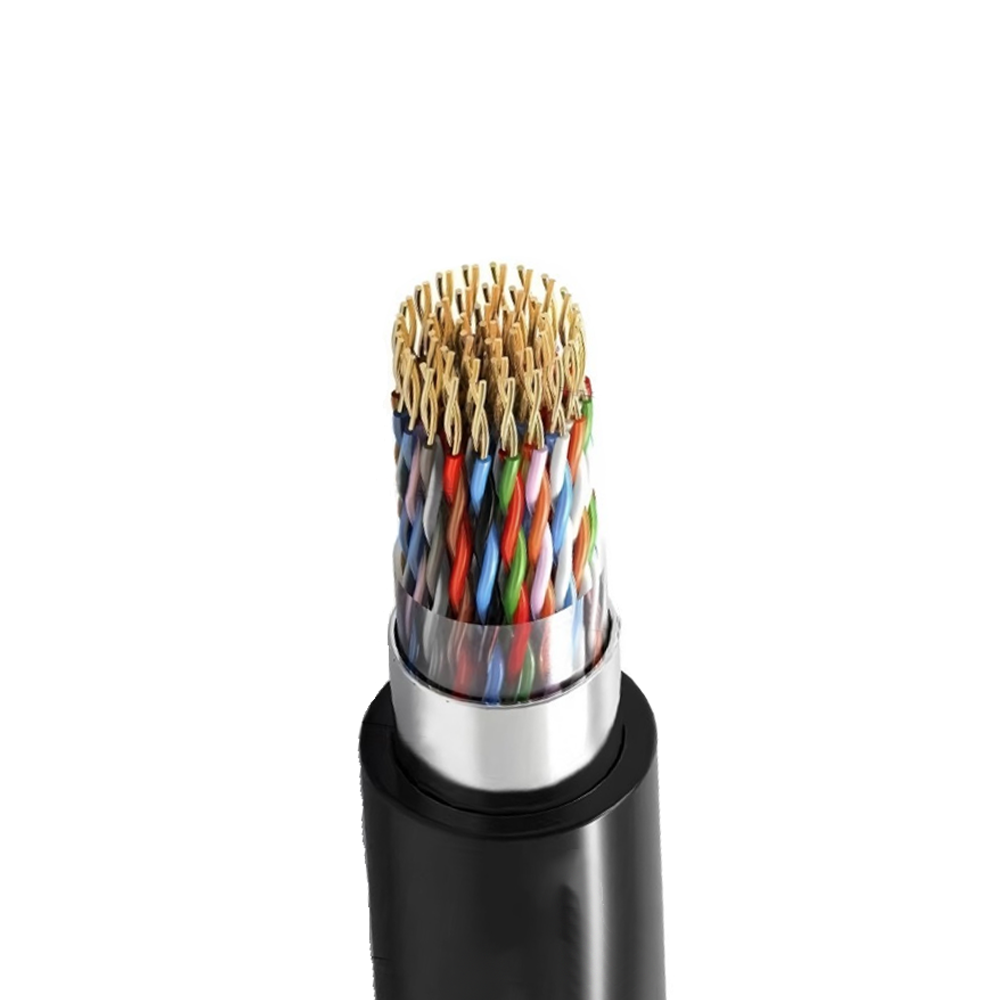

Câble composite à fibre optique Les produits ne sont pas des produits universels. Le nombre de cœurs de fibre (2, 4, 12, 24, 48 ou plus) détermine directement la capacité de bande passante qu'un seul câble peut prendre en charge, et le choix entre une fibre monomode (OS2) et multimode (OM3/OM4/OM5) modifie fondamentalement la distance de transmission utilisable. Les fibres monomodes, avec leur rapport cœur/gaine de 9/125 μm, sont conçues pour la transmission longue distance, couramment utilisées dans les réseaux fédérateurs de services publics ou les connexions entre sous-stations où les distances dépassent plusieurs kilomètres. Les fibres multimodes, avec leurs cœurs plus grands de 50/125 μm ou 62,5/125 μm, sont mieux adaptées aux liaisons de données à courte portée et à large bande passante au sein des installations industrielles ou des systèmes de bâtiments intelligents.
Un facteur moins discuté mais tout aussi important est la structure de câblage à l’intérieur du câble. Les conceptions à tube lâche permettent à chaque fibre ou faisceau de fibres de se déplacer légèrement dans un tube rempli de gel, ce qui protège contre la dilatation et la contraction thermiques, ce qui est essentiel dans les environnements extérieurs ou industriels où les variations de température sont importantes. Les conceptions à tampon serré enveloppent chaque fibre directement dans un revêtement protecteur, ce qui les rend plus faciles à terminer mais plus sensibles aux contraintes mécaniques. Pour les câbles composites intégrant à la fois des conducteurs de puissance en fibre et en cuivre, comprendre comment ces deux composants interagissent sous des charges de flexion, de tension et de température est essentiel pour une fiabilité à long terme.
Zhishang Cable conçoit des produits en accordant une attention particulière à la disposition des âmes de fibre par rapport à l'axe neutre du câble, minimisant ainsi les pertes de micro-courbure qui peuvent dégrader silencieusement la qualité du signal au fil du temps sans aucun dommage visible à la gaine du câble.

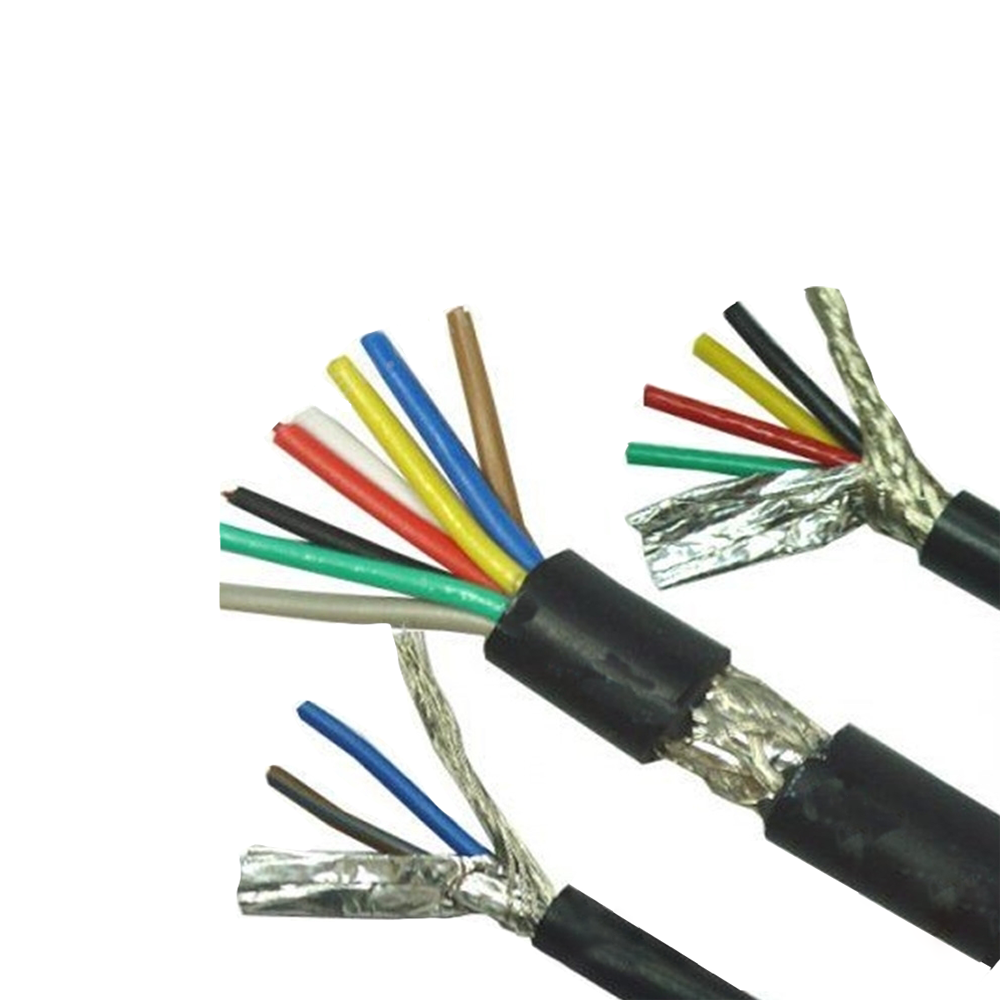

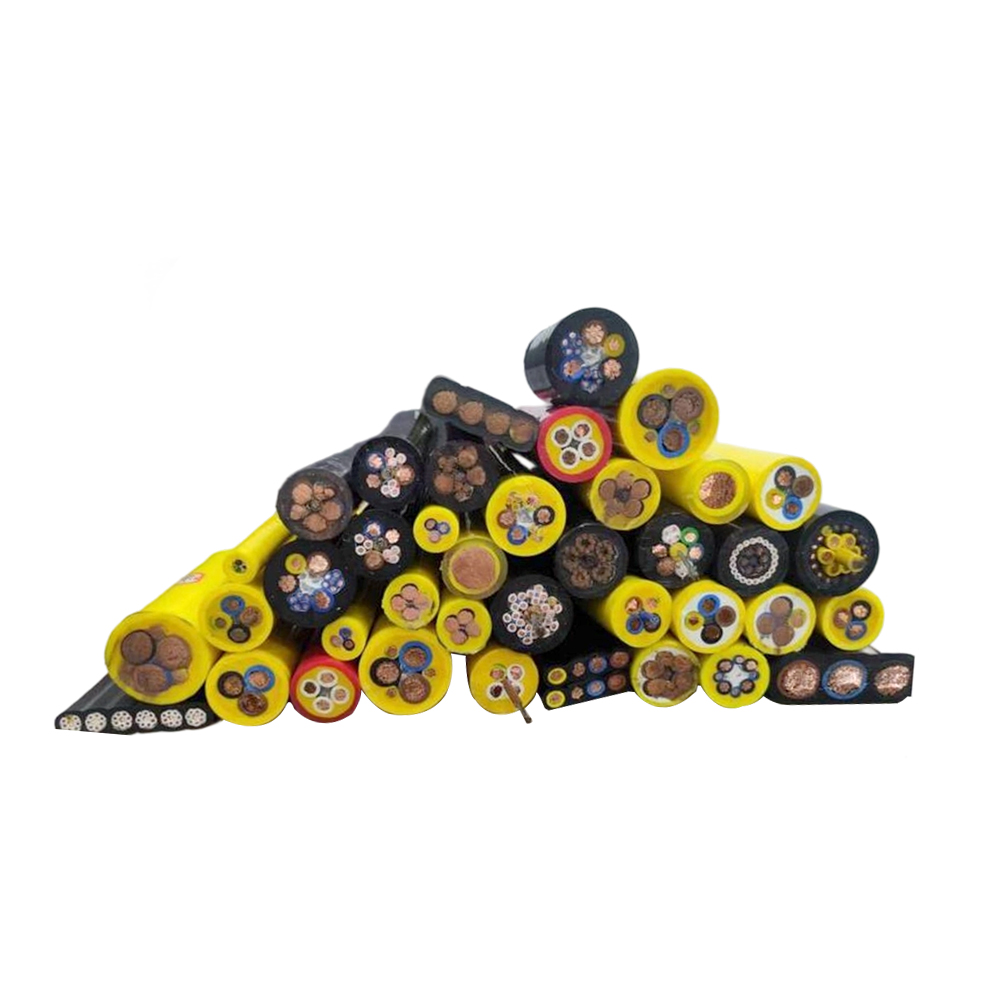

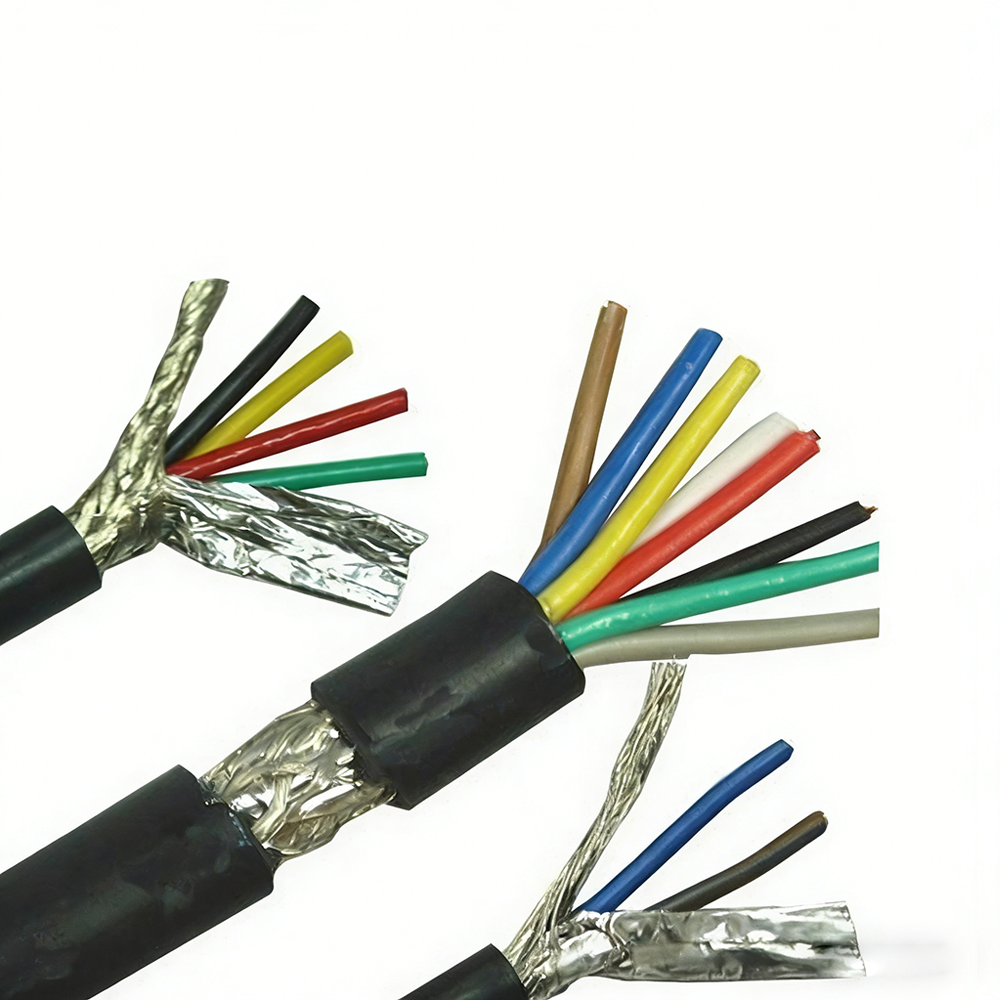

Configurations de conducteurs de puissance dans la conception de câbles composites
La partie électrique d'un câble composite à fibre optique remplit deux fonctions distinctes selon l'application : il peut transporter l'alimentation opérationnelle pour des équipements distants tels que des caméras, des capteurs ou de petits nœuds de communication, ou il peut servir de mise à la terre de protection et de support de signalisation au sein de l'infrastructure du service public d'électricité. Ces deux cas d'utilisation nécessitent des spécifications de conducteurs très différentes, et la sélection d'une mauvaise configuration conduit soit à des câbles sur-conçus qui génèrent des coûts inutiles, soit à des conducteurs sous-estimés qui créent des risques pour la sécurité.
Pour les applications basse tension (généralement 48 V CC ou 24 V CC dans les systèmes d'automatisation et de surveillance industrielle), des conducteurs en cuivre à paire torsadée ou parallèles avec des sections transversales comprises entre 0,5 mm² et 2,5 mm² sont courants. Dans les variantes OPGW (fil de terre optique) ou OPPC (conducteur de phase optique) de qualité utilitaire, les éléments métalliques sont simultanément structurels et électriques, utilisant souvent des fils en acier recouvert d'aluminium (ACS) ou en alliage d'aluminium disposés en couches concentriques. La résistance CC et la capacité de courant de court-circuit de ces conducteurs doivent être calculées et vérifiées par rapport aux exigences de coordination de la protection du réseau — une approche purement mécanique de la sélection des câbles est insuffisante dans ces installations.
| Type de demande | Matériau conducteur typique | Plage de section transversale | Fonction principale |
|---|---|---|---|
| Automatisation industrielle / Surveillance | Cuivre nu ou étamé | 0,5 – 2,5 mm² | Alimentation basse tension |
| Réseau utilitaire / OPGW | Acier recouvert d'aluminium (ACS) | Varie selon le courant nominal | Chemin du courant de défaut du fil de terre |
| Systèmes ferroviaires/transport en commun | Cuivre ou alliage de cuivre | 1,5 – 6 mm² | Liaison de données de puissance de signalisation |
| Bâtiment Intelligent / Courant Faible | Cuivre étamé | 0,75 – 1,5 mm² | PoE/signal de contrôle |
Sélection des matériaux de gaine et son impact sur la durée de vie sur le terrain
La gaine extérieure d'un câble composite à fibres optiques constitue la première ligne de défense contre la dégradation de l'environnement, mais elle est souvent traitée après coup lors de l'approvisionnement. Les matériaux de gaine dominants – PE (polyéthylène), PVC, LSZH (Low Smoke Zero Halogen) et TPU – comportent chacun des compromis spécifiques qui deviennent d'une importance cruciale en fonction de l'environnement d'installation.
Vestes en PEHD restent la norme pour les applications aériennes par enfouissement direct et extérieur en raison de leur résistance exceptionnelle à l’humidité, de leur stabilité aux UV et de leur résistance aux produits chimiques du sol. Cependant, le PEHD ne fonctionne pas bien dans les scénarios d'incendie : il brûle sans s'éteindre automatiquement. Pour les câbles acheminés à travers des colonnes montantes de bâtiments, des chemins de câbles à l'intérieur de tunnels ou des installations industrielles fermées, Vestes LSZH sont exigés par la plupart des codes de prévention des incendies ; ils limitent les émissions de gaz toxiques et la densité des fumées, ce qui est particulièrement important dans les espaces confinés où l'évacuation peut être difficile.
Dans les applications dynamiques (bras robotiques, machines-outils en mouvement ou systèmes de câbles à chaîne porte-câbles), ni le PE ni le PVC n'offrent l'endurance à la flexion mécanique répétée nécessaire. TPU (Polyuréthane thermoplastique) est le choix approprié ici, offrant une résistance élevée à l’abrasion et une rétention de flexibilité même après des millions de cycles de pliage. Dans le cadre de son développement de produits axé sur la R&D, Anhui Zhishang Cable Technology Co., Ltd. travaille avec ses clients pour spécifier le matériau de la gaine en fonction des conditions de service réelles plutôt que de choisir par défaut l'option disponible la moins chère, reconnaissant que les défaillances de la gaine sont l'une des principales causes de remplacement prématuré des câbles dans ce domaine.
Aperçu des principales propriétés des matériaux de gaine
- PEHD : Meilleure résistance à l’humidité et aux UV ; adapté pour l'extérieur/enfouissement direct ; pas ignifuge.
- PVC : Rentable avec une flexibilité modérée ; un caractère ignifuge acceptable ; libère du gaz HCl lors de la combustion.
- LSZH : Faibles émissions toxiques en cas d'incendie ; obligatoire pour les tunnels, les voies ferrées et les bâtiments publics dans de nombreuses régions.
- TPU : Résistance supérieure à l’abrasion et à la fatigue par flexion ; idéal pour les installations mobiles ou à chaîne traînante.
Pièges d'installation qui dégradent les performances des câbles composites au fil du temps
Même un câble composite à fibre optique bien fabriqué peut présenter des performances médiocres ou tomber en panne prématurément si les pratiques d'installation ne tiennent pas compte des caractéristiques physiques et mécaniques du câble. L'une des erreurs les plus courantes consiste à ignorer rayon de courbure minimum . Pour les câbles composites, ce rayon n'est pas une valeur unique mais une double contrainte : les fibres optiques et les conducteurs en cuivre peuvent avoir des exigences de rayon de courbure minimum différentes, et le câble doit être conçu et installé pour satisfaire la plus restrictive des deux. La violation du rayon de courbure minimum de la fibre introduit des pertes de micro et macro courbure ; dépasser la limite du conducteur peut provoquer une fatigue du métal et une résistance accrue au fil du temps.
La tension exercée lors de l’installation des conduits est un autre facteur de risque sous-estimé. Le charge de traction maximale admissible (souvent spécifié séparément pour l'installation et le service à long terme) ne doit pas être dépassé. Pour les câbles dont les fibres sont soutenues par un élément de renforcement central (généralement en FRP ou en acier), l'élément de renforcement supporte la majeure partie de la force de traction, mais si le câble est saisi ou tiré de la gaine plutôt que terminé correctement à l'extrémité, la charge est transférée aux fibres optiques ou aux conducteurs en cuivre. Il s'agit d'une erreur particulièrement courante lorsque les installateurs peu familiers avec la construction de câbles composites utilisent des poignées de traction standard conçues pour les câbles entièrement électriques.
La gestion thermique lors de l’installation dans des environnements chauds ou dans des conduits exposés à la lumière directe du soleil est également souvent négligée. La chaleur accélère la dégradation de la gaine et peut provoquer une dilatation thermique différentielle entre les éléments fibreux et les conducteurs métalliques. Spécifier un câble avec une plage de températures de fonctionnement appropriée — et vérifier que les taux de remplissage des conduits permettent une dissipation thermique adéquate — prolonge considérablement la durée de vie. La qualité de l'épissure et de la terminaison de la partie optique doit également être vérifiée à l'aide de tests OTDR après l'installation, et pas seulement d'une inspection visuelle, car les pertes de connexion qui se situent dans des limites acceptables le premier jour peuvent s'aggraver considérablement si l'épissure ou le connecteur était soumis à une contrainte mécanique due à un routage incorrect.
