Introduction complète aux câbles de robot
I. Définition et fonctionnalités principales
Les câbles robotiques sont des câbles spéciaux très flexibles spécialement conçus pour les robots industriels, les bras mécaniques et les équipements d'automatisation hautement dynamiques. Ils doivent transmettre de manière stable la puissance, les signaux et les données dans des conditions de flexion, de torsion, de mouvement et de contraintes mécaniques complexes fréquentes, servant ainsi de « nerfs et vaisseaux sanguins » aux systèmes de mouvement des robots.

Caractéristiques principales :
Flexibilité dynamique élevée : capable de résister à des millions de mouvements alternatifs de flexion et de torsion (par exemple, une torsion de ± 180 °/m à ± 720 °/m).
Résistance multi-stress simultanée : capable de gérer simultanément la tension, la compression, la torsion, les vibrations et la pression latérale.
Capacité de transmission intégrée : combine souvent des lignes électriques, des lignes de contrôle, des lignes de signaux de retour (encodeurs), des lignes de bus (telles qu'EtherCAT) et des trajets aériens/fibres optiques.
Haute tolérance environnementale : résistant à l'huile, au liquide de refroidissement, à l'abrasion et aux températures élevées/basses (par exemple, -40 °C à 125 °C).

II. Principaux types et scénarios d'application
Classification par type de mouvement :
Câbles de chaîne de traînée : utilisés pour les mouvements alternatifs linéaires, tels que les glissières linéaires de robots et les manipulateurs à portique.
Câbles de torsion : utilisés pour les articulations rotatives, telles que les articulations des bras de robot et les tables de travail rotatives.
Câbles de mouvement composites : capables de résister à la fois à la flexion et à la torsion, utilisés pour les robots SCARA et les robots multi-articulés.

Classification par intégration fonctionnelle :
Câbles d’alimentation : alimentent les servomoteurs.
Câbles de retour et de signal : connectez les encodeurs et les capteurs pour transmettre des signaux basse tension.
Câbles de bus : utilisés pour la communication Ethernet en temps réel (telle qu'EtherCAT et PROFINET).
Câbles hybrides : intégrez l'alimentation, les signaux, les voies aériennes ou les fibres optiques dans un seul câble pour réduire l'espace de câblage.

Domaines d'application typiques :
Robots industriels : lignes de production de soudage, de peinture, de manutention et d'assemblage automobiles.
Équipement d'automatisation : magasins de machines-outils CNC, véhicules à guidage automatique (AGV) et systèmes de manutention.
Équipement de précision : robots de manipulation de plaquettes de semi-conducteurs et équipements d'automatisation médicale.
Inspection et mesure : systèmes d'inspection par vision et sondes de test montés sur robot.

III. Contrôles clés du processus de production

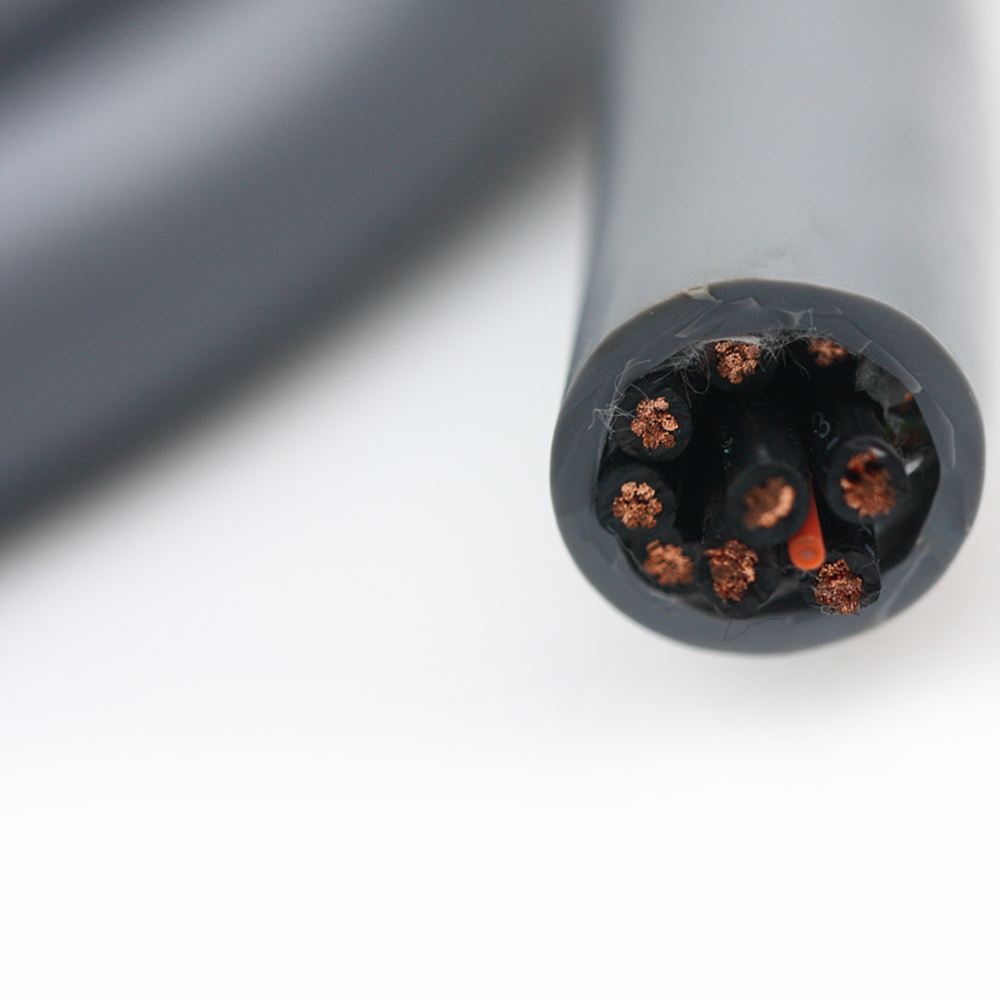

Structure du conducteur : des fils de cuivre ultra-fins sans oxygène (par exemple 0,08 mm) sont utilisés dans des torons groupés en couches, combinés avec des pas et des directions spéciaux pour optimiser la répartition dynamique des contraintes.

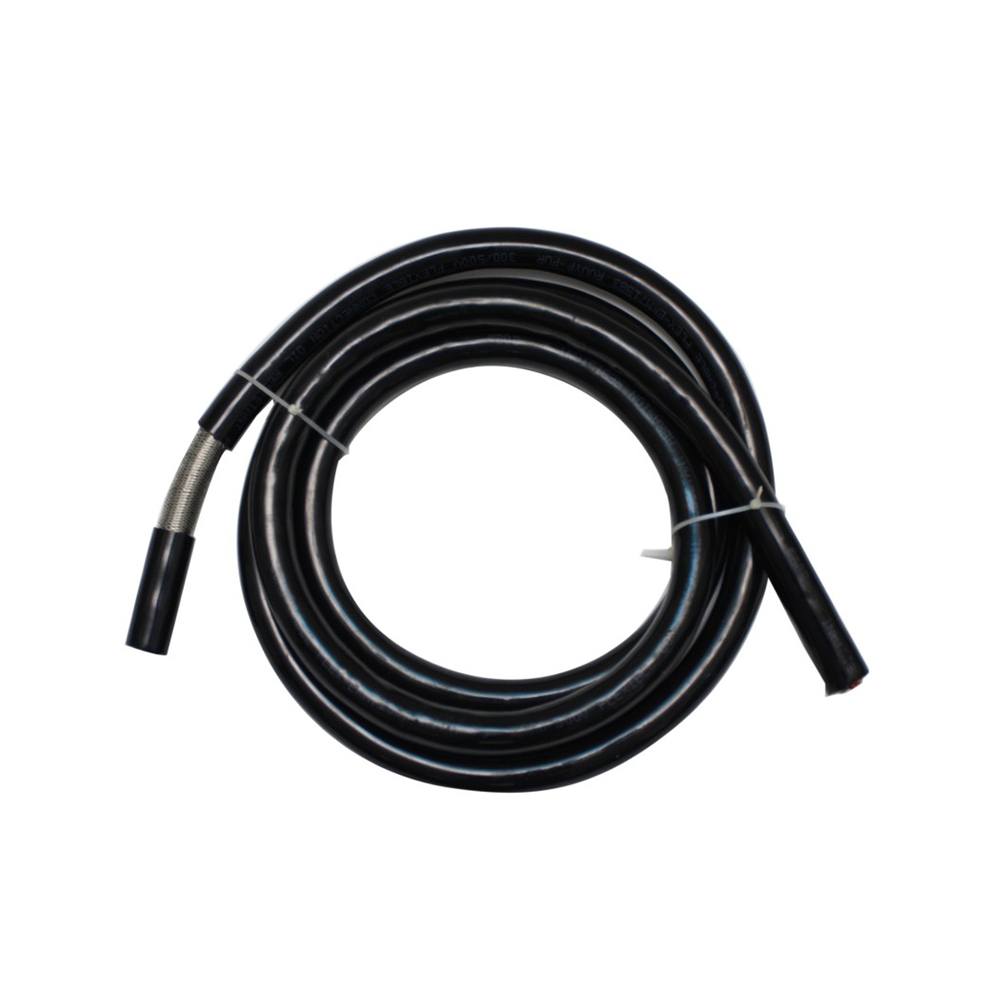

Matériaux d'isolation : des matériaux à haute résistance et à haute élasticité (tels que le PVC spécial, le TPE ou le PUR) sont sélectionnés pour garantir que la couche d'isolation ne se fissure pas sous des déformations répétées.

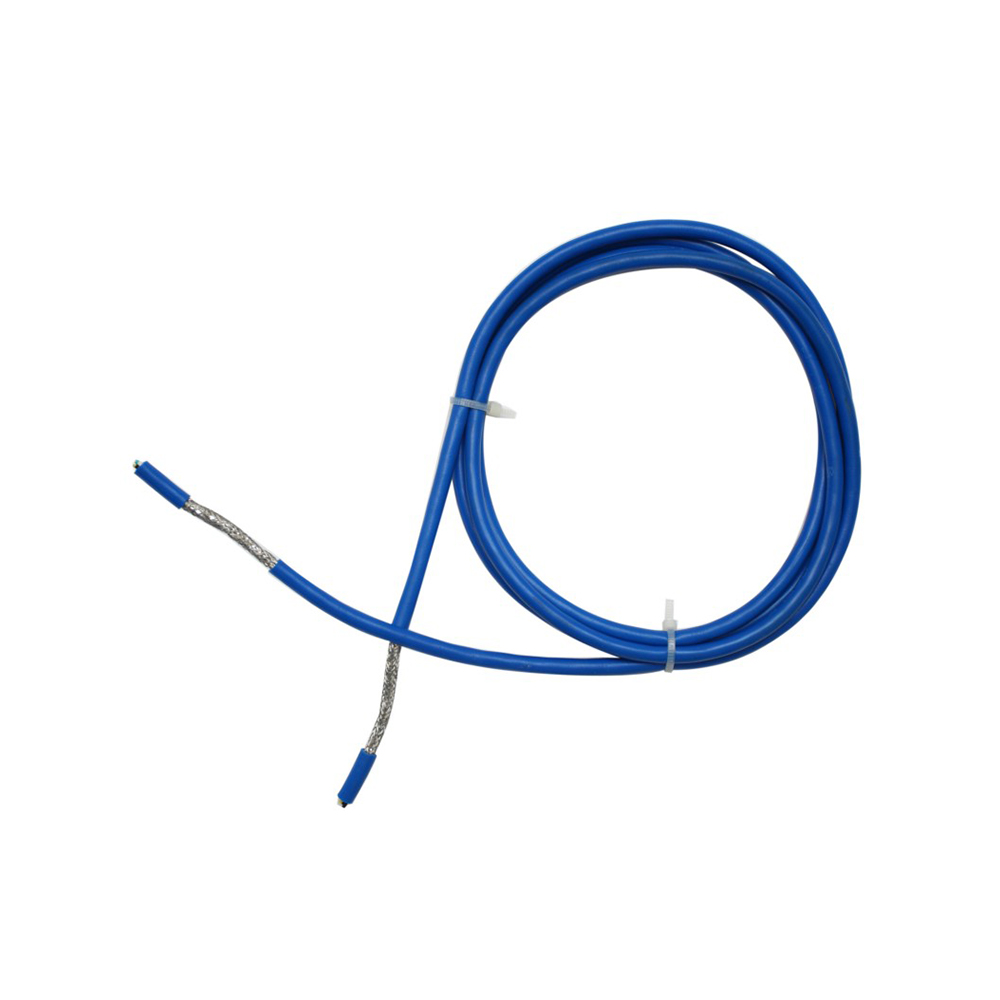

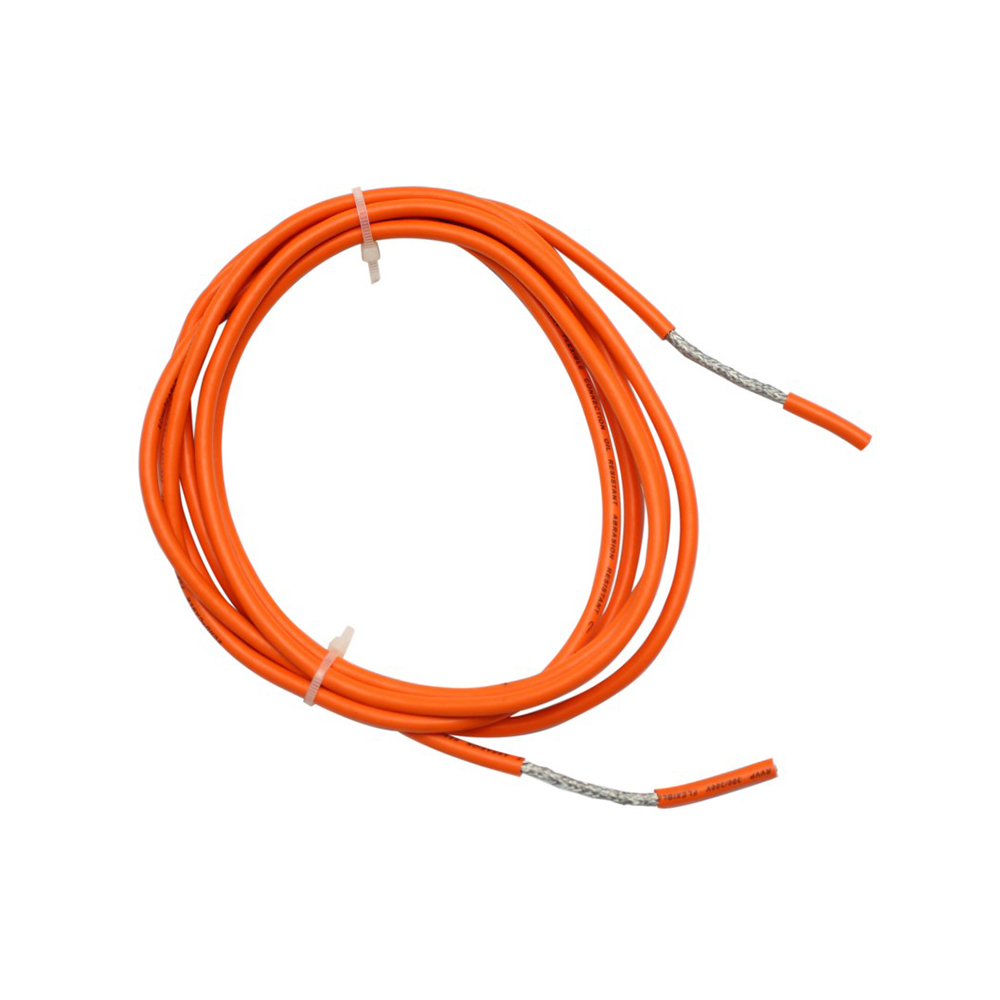

Toronnage et blindage du fil central : des structures optimisées à paire torsadée/quadruple étoile sont utilisées, combinées à un blindage tressé en fil de cuivre étamé (couverture ≥ 85 %) ou à un blindage en feuille d'aluminium pour empêcher la diaphonie du signal et les interférences électromagnétiques.
Conception de traction et de torsion : des fibres de Kevlar intégrées ou des couches tressées de fibres synthétiques haute performance servent d'éléments porteurs pour absorber les contraintes mécaniques et protéger les conducteurs.
Processus de gaine : gaines extérieures en polyuréthane (PUR) extrudé très résistant à l'usure et à l'huile ou en élastomère spécial, souvent conçues avec des textures à faible friction ou un codage couleur sur la surface.

IV. Avantages principaux détaillés
Durée de vie prolongée : rayon de courbure et angles de torsion sous-estimés, la durée de vie dynamique peut atteindre 5 millions à 10 millions de cycles, réduisant considérablement les temps d'arrêt et la fréquence de remplacement.
Transmission du signal hautement stable : le blindage optimisé et la conception à paire torsadée garantissent des signaux de commande ininterrompus, un retour d'encodeur et une communication par bus avec de faibles taux d'erreur pendant un mouvement continu.
Gain de place et intégration : les câbles hybrides intègrent plusieurs câbles fonctionnels en un seul, réduisant ainsi l'espace de câblage interne des robots, allégeant le poids global et optimisant les performances de mouvement.
La haute fiabilité réduit les coûts de maintenance : la conception robuste minimise les temps d'arrêt inattendus causés par une rupture de câble ou des interférences de signal, réduisant ainsi les coûts de maintenance et les pertes de production.
Sécurité et durabilité : les caractéristiques ignifuges, résistantes à l'huile et à la corrosion chimique s'adaptent aux environnements industriels difficiles, garantissant un fonctionnement sûr à long terme de l'équipement.

Résumé
Les câbles pour robots constituent la base d'un fonctionnement de haute fiabilité et de précision des robots. Leur noyau technologique réside dans l'intégration profonde de la science des matériaux, de la mécanique des structures et de la conception électrique pour résoudre les défis de durabilité et d'intégrité du signal sous des contraintes mécaniques hautement dynamiques.
