Introduction complète aux câbles plats

I. Définition et caractéristiques essentielles

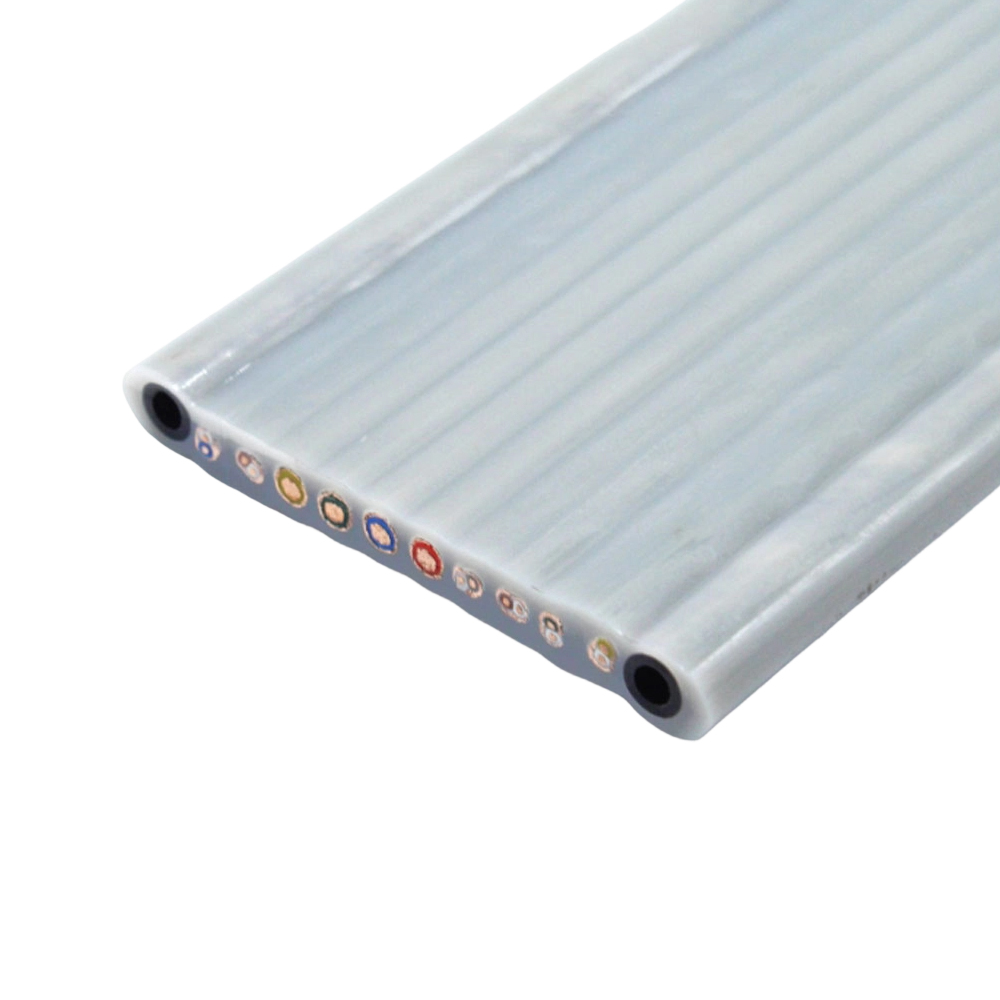

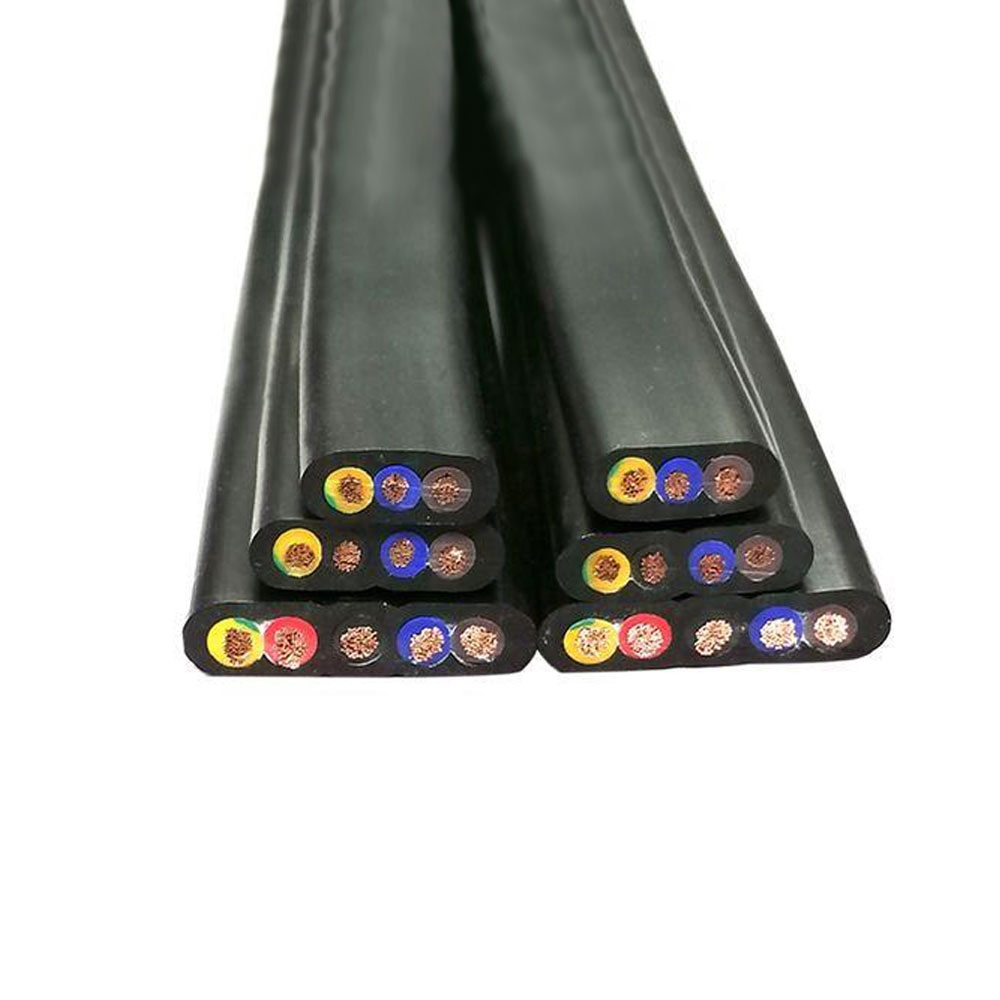

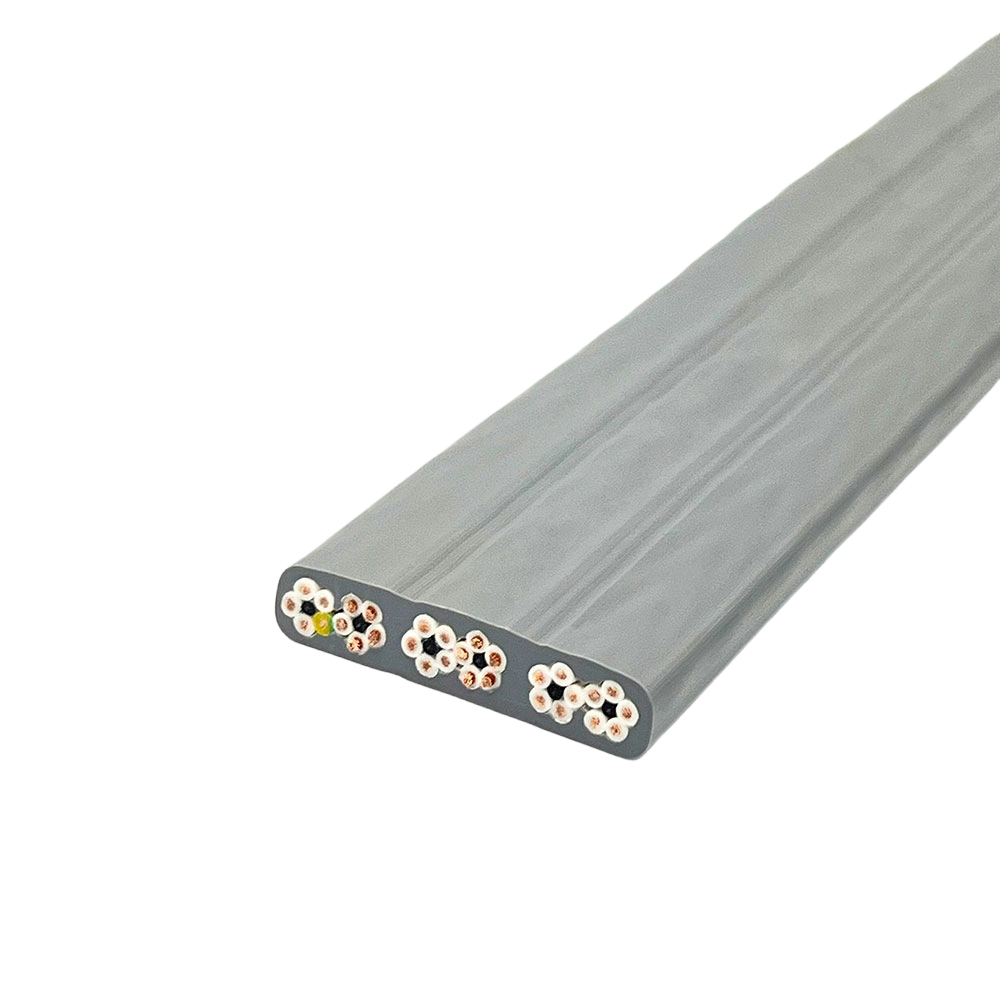

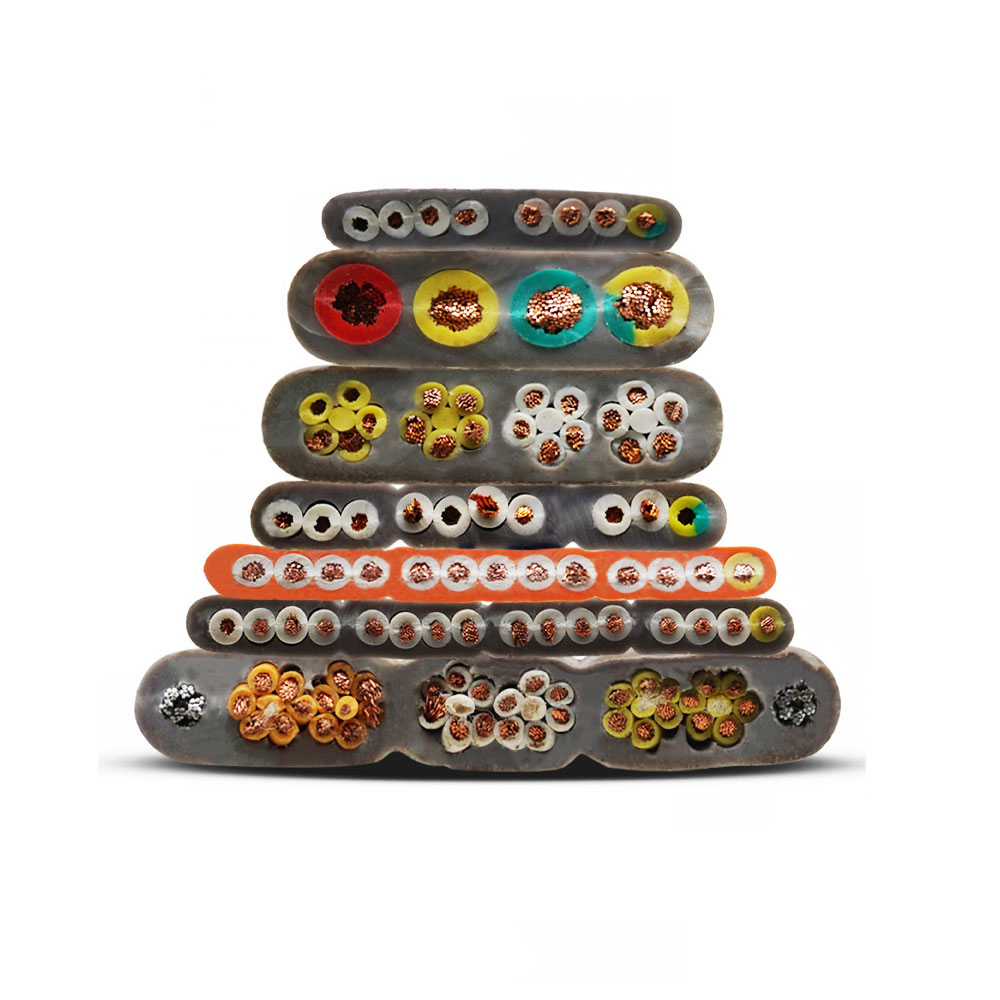

Les câbles plats sont des câbles dont les conducteurs sont disposés en parallèle dans une structure plate, présentant généralement un rapport largeur/épaisseur supérieur à 4:1. Cette conception unique offre des avantages distincts dans les applications avec un espace limité.

Caractéristiques principales :

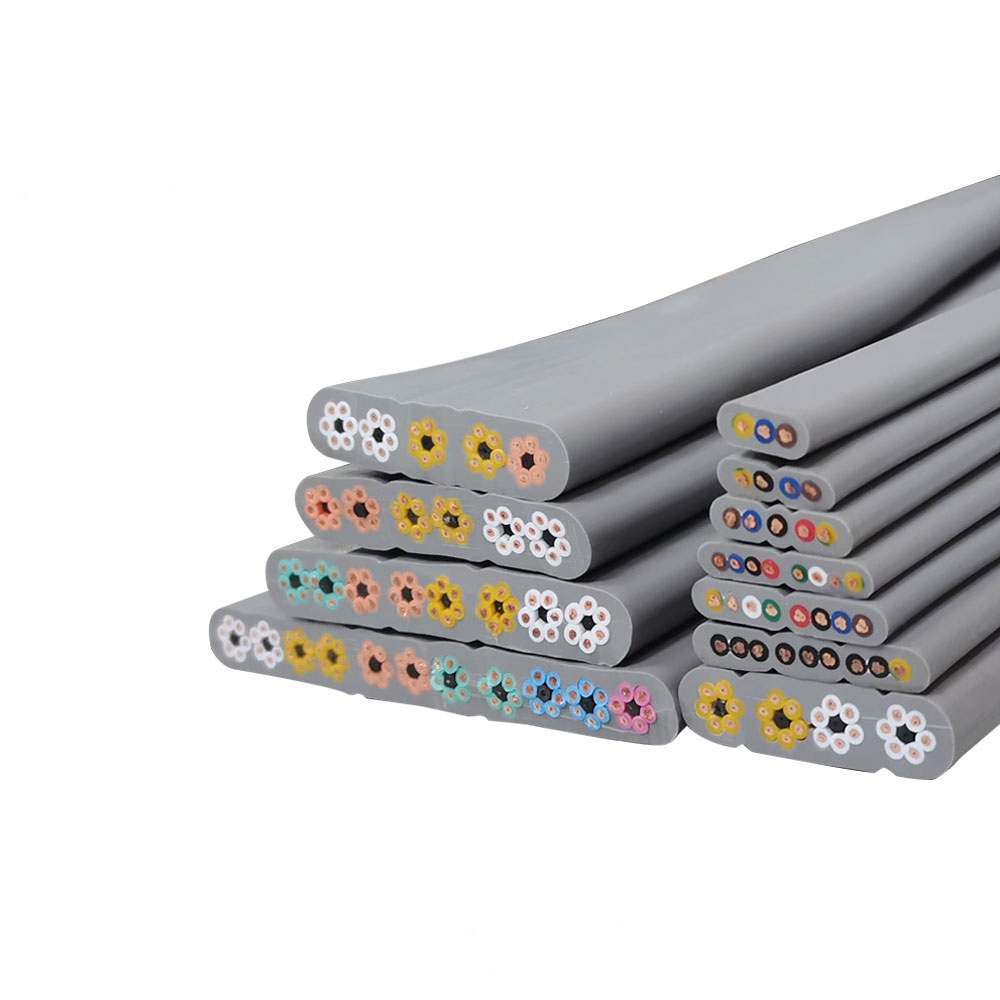

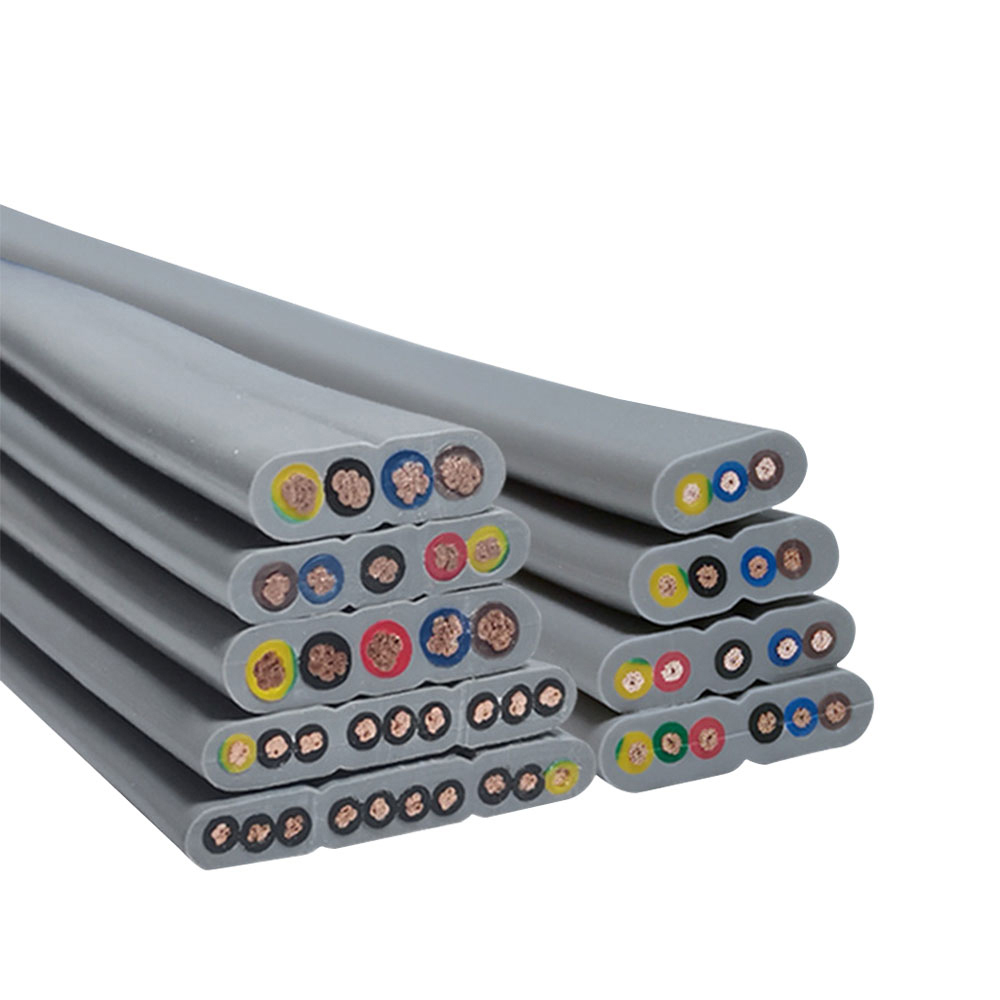

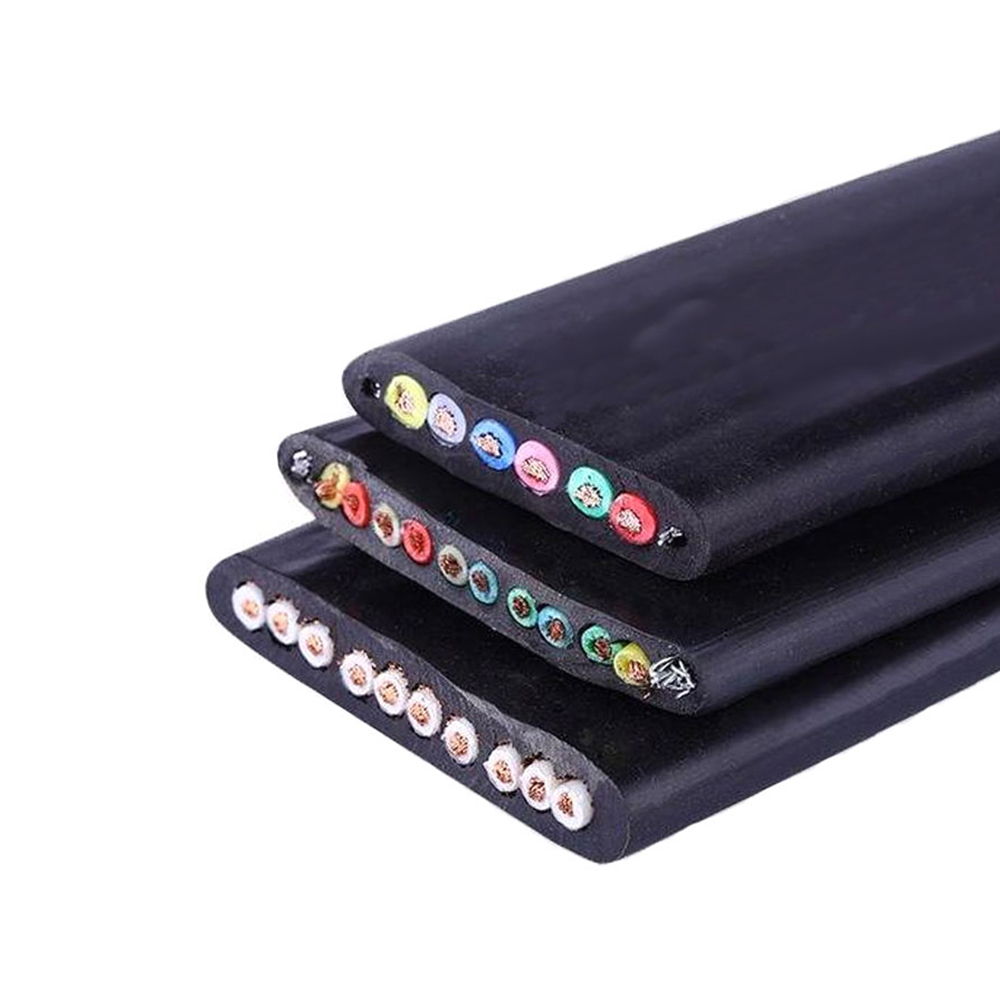

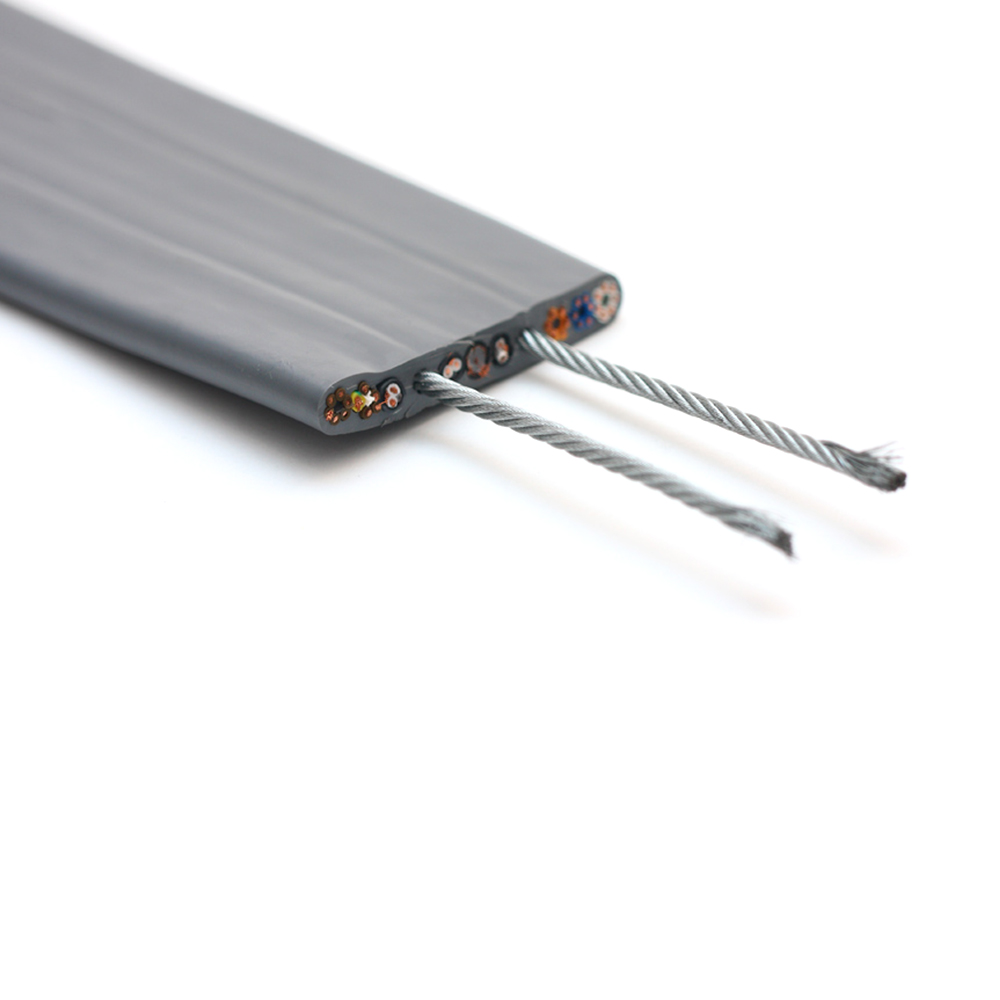

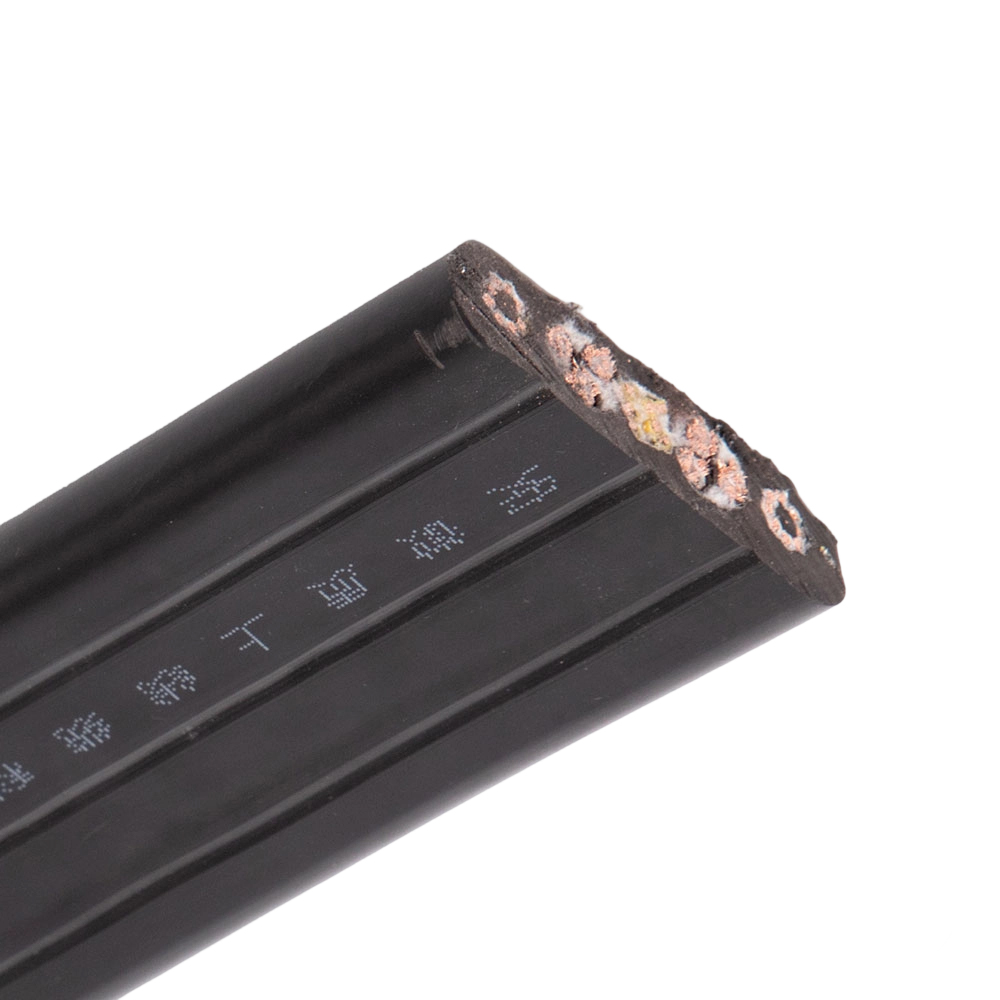

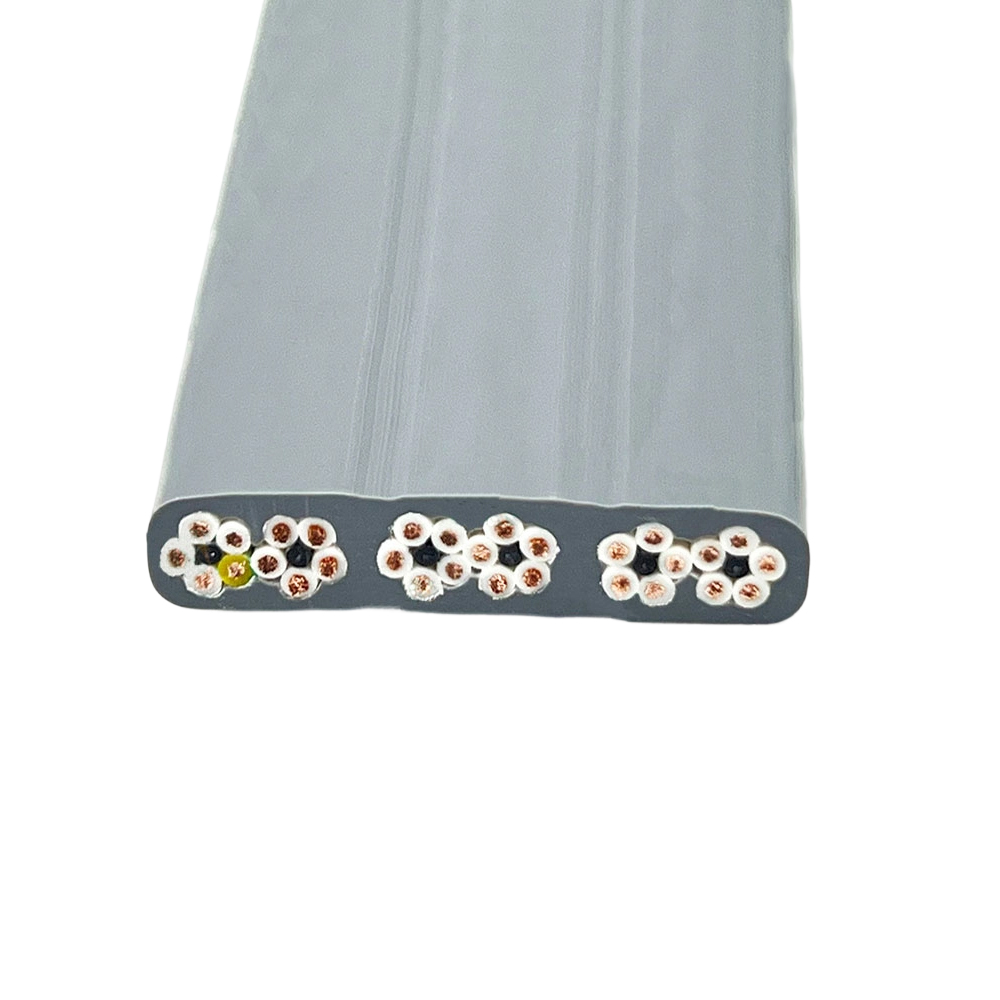

Structure plate : tous les conducteurs sont disposés en parallèle dans le même plan, avec une épaisseur considérablement réduite par rapport aux câbles ronds.
Utilisation élevée de l'espace : peut être installé près des surfaces, économisant ainsi de l'espace d'installation.
Excellente flexibilité : peut se plier dans le sens transversal avec un petit rayon de courbure.
Installation facile : les conducteurs s'alignent avec les broches du connecteur sans avoir besoin de les tordre.
Bonne dissipation de la chaleur : la structure plate augmente la surface de dissipation de la chaleur.

II. Principaux types et scénarios d'application
Connexions internes dans les appareils électroniques : transmission du signal dans des appareils tels que les cartes mères d'ordinateurs, les imprimantes et les scanners.
Connexions d'équipement médical : câblage compact à l'intérieur des moniteurs, des appareils à ultrasons et des appareils à rayons X.
Équipement d'automatisation : connexions pour les pièces mobiles des robots, des machines CNC et des équipements semi-conducteurs.
Transport : faisceaux de câbles pour automobiles, avionique et câblage interne dans les véhicules de transport ferroviaire.
Appareils électroménagers : Connexions du panneau de commande des machines à laver, climatiseurs, réfrigérateurs, etc.
Systèmes d'éclairage LED : connexions pour bandes lumineuses et câblage interne dans les caissons lumineux publicitaires.
Équipements de test et de mesure : connexions de sondes et transmission de signaux haute densité à l’intérieur des instruments.

III. Contrôles clés du processus de production
Préparation des conducteurs : utilise du cuivre raffiné ou des alliages de cuivre, avec des conducteurs de formes rondes ou rectangulaires plates. Pour les applications haute fréquence, les conducteurs subissent un placage en étain ou en argent.
Traitement d'isolation : les matériaux comprennent le PVC, le PET, le PI ou les plastiques fluorés. L'uniformité de l'épaisseur de l'isolation est contrôlée à ± 0,01 mm.
Disposition parallèle : les roues de guidage de précision disposent les noyaux isolés en parallèle, avec une tolérance d'espacement contrôlée à ± 0,05 mm.
Collage et fixation : les noyaux parallèles sont fixés dans une structure unifiée par pressage à chaud ou par collage. La force de liaison garantit l’absence de délaminage pendant l’utilisation.
Traitement de blindage : des couches de blindage en feuille d'aluminium ou en maille de cuivre sont ajoutées selon les besoins, avec une couverture supérieure à 95 %.
Gaine extérieure : Gaine extrudée en PVC, polyuréthane ou caoutchouc de silicone avec une épaisseur uniforme et des bords lisses.
Contrôle de qualité : tests de conduction à 100 % et tests de tension de tenue d'isolation. Les câbles haute fréquence sont également soumis à des tests d'impédance caractéristique.

IV. Avantages principaux détaillés
Avantage d'économie d'espace : la structure plate permet de disposer plusieurs conducteurs dans un espace d'épaisseur limitée, améliorant ainsi l'utilisation de l'espace de 30 à 50 % par rapport aux câbles ronds.
Avantage pratique de l'installation : les conducteurs parallèles s'alignent facilement avec les connecteurs, réduisant ainsi le temps d'installation. Peut être fixé directement avec du ruban adhésif ou des clips, éliminant ainsi le besoin de luminaires spécialisés.
Avantage de flexibilité et de durabilité : peut résister à des flexions répétées, avec un rayon de courbure minimum jusqu'à 5 fois l'épaisseur. Les câbles plats spécialement conçus peuvent atteindre une durée de vie en flexion supérieure à 1 million de cycles.
Avantage des performances électriques : la structure parallèle réduit l'inductance du conducteur, bénéficiant ainsi à la transmission du signal haute fréquence. Un espacement constant des conducteurs garantit une impédance caractéristique stable.
Avantage de dissipation thermique : la structure plate augmente la surface de dissipation thermique, permettant des charges de courant plus élevées. La capacité de transport de courant est de 10 à 20 % supérieure à celle des câbles ronds de même section transversale.
Avantage coût-efficacité : coûts globaux réduits grâce à un gain de temps et d'espace d'installation. Utilisation élevée des matériaux et déchets de production minimes.
Avantage de fiabilité : une structure stable réduit le risque de déplacement relatif entre les conducteurs. La répartition uniforme des contraintes sur la couche isolante réduit le risque de décharge partielle.
Avantage de la normalisation : Conforme aux normes internationales telles que UL, CSA et VDE. Certains modèles suivent des spécifications spécifiques à l'industrie.

VI. Orientations de l'innovation technologique
Développement ultra-fin : développement de câbles plats ultra-fins d'une épaisseur inférieure à 0,5 mm pour répondre aux besoins des appareils portables.
Intégration haute densité : intégration de l'alimentation, des signaux, des fibres optiques et d'autres supports de transmission dans un seul câble plat.
Intégration de circuits flexibles : combinaison de câbles plats avec des circuits imprimés flexibles pour réaliser des fonctions de connectivité plus complexes.
Application de matériaux respectueux de l'environnement : utilisation de matériaux isolants recyclables, biodégradables et respectueux de l'environnement.
Câbles plats intelligents : intégration de capteurs pour la surveillance en temps réel de la température, de la contrainte et d'autres paramètres.

Les câbles plats jouent un rôle irremplaçable dans les applications de câblage à espace restreint et à haute densité en raison de leurs avantages structurels uniques. À mesure que les appareils électroniques continuent d'évoluer vers la miniaturisation et la conception légère, le champ d'application des câbles plats va encore s'élargir et les exigences techniques continueront d'augmenter. La sélection du câble plat approprié nécessite une prise en compte approfondie des performances électriques, des propriétés mécaniques, de l'adaptabilité à l'environnement, des exigences d'installation et d'autres facteurs.
