Qu'est-ce qu'un câble de commande résistant aux hautes températures et où est-il utilisé ?

Qu'est-ce qu'un câble de commande résistant aux hautes températures ?

A câble de commande résistant aux hautes températures est un type spécialisé de câble électrique conçu pour maintenir des fonctions fiables de transmission du signal et de contrôle dans des environnements où les câbles standard tomberaient en panne en raison d'une chaleur excessive. Ces câbles sont conçus pour fonctionner en continu à des températures allant généralement de 150°C à plus de 450°C, selon les matériaux utilisés dans leur construction. Contrairement aux câbles de commande conventionnels, qui utilisent une isolation standard en PVC ou en polyéthylène, les variantes haute température s'appuient sur des matériaux avancés tels que le silicone, le PTFE (polytétrafluoroéthylène), la fibre de verre, le mica ou les polymères réticulés qui conservent leur intégrité électrique et mécanique sous contrainte thermique.

Les câbles de commande en général sont des câbles multiconducteurs utilisés pour transmettre des signaux basse tension à des fins de surveillance, d'automatisation et de contrôle – connectant des capteurs, des actionneurs, des commutateurs et des panneaux de commande dans des systèmes industriels. Lorsque ces systèmes fonctionnent à proximité de fours, de moteurs, de turbines ou d'autres équipements générateurs de chaleur, l'isolation du câble doit résister à la température ambiante sans fondre, se fissurer ou perdre sa rigidité diélectrique. Les câbles de commande résistants aux hautes températures remplissent ce rôle essentiel, garantissant que les systèmes de contrôle continuent de fonctionner en toute sécurité et avec précision quel que soit l'environnement thermique.

Construction et matériaux

Les performances d'un câble de commande résistant aux hautes températures sont directement liées aux matériaux choisis pour chaque couche de sa construction. Chaque composant, du conducteur à la gaine extérieure, doit être sélectionné pour sa stabilité thermique, sa flexibilité et sa compatibilité avec l'environnement d'exploitation spécifique.

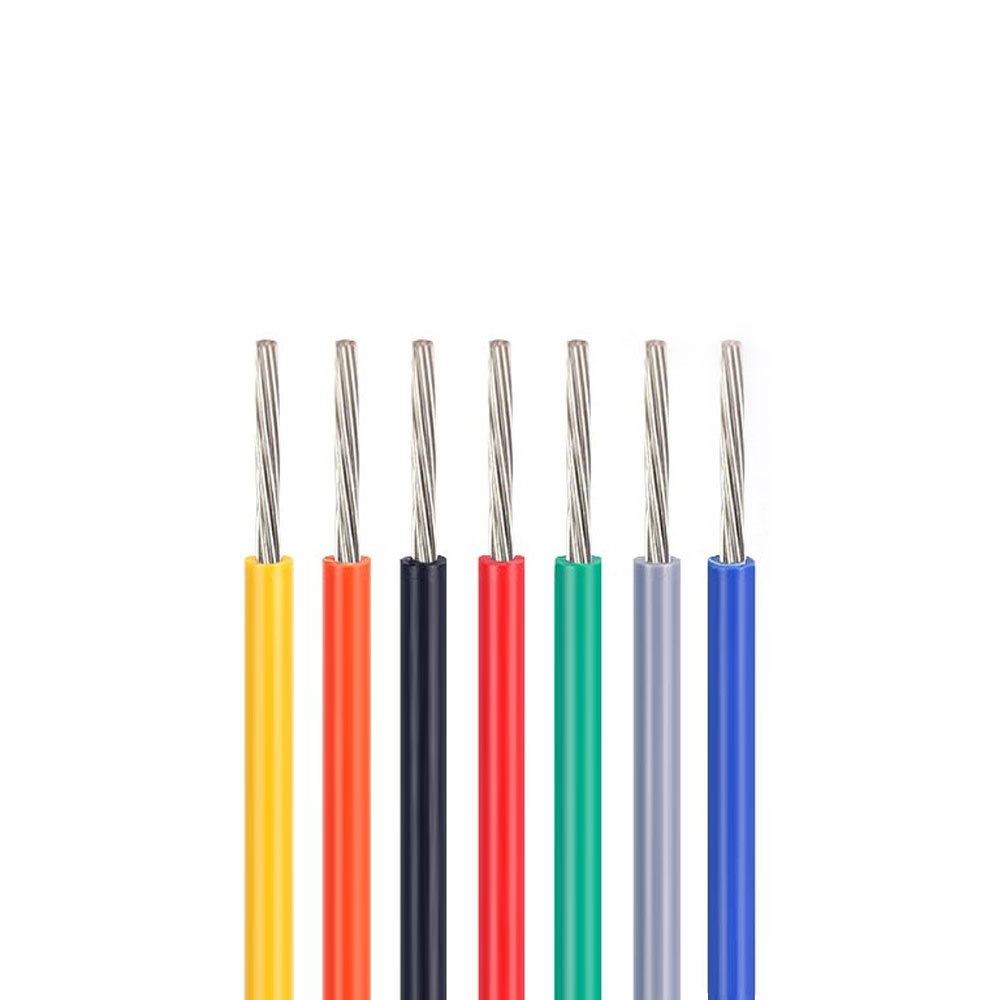

Conducteurs

Les conducteurs des câbles de contrôle haute température sont généralement en cuivre étamé, en cuivre nickelé ou en nickel massif. Les conducteurs en cuivre étamé offrent une bonne conductivité avec une résistance thermique modérée, tandis que les conducteurs nickelés ou en nickel massif sont préférés pour les températures extrêmes supérieures à 300°C. Le nickel a un point de fusion plus élevé que le cuivre et conserve ses propriétés électriques à des températures où le cuivre nu s'oxyderait rapidement, entraînant une résistance accrue et une éventuelle défaillance.

Matériaux d'isolation

La couche isolante est l’élément le plus critique pour les performances thermiques. Les matériaux isolants couramment utilisés dans les câbles de contrôle à haute température comprennent :

• Caoutchouc de silicone : Généralement évalué entre -60 °C et 180 °C ou plus, le silicone reste flexible même à des températures extrêmes et offre une excellente résistance au vieillissement thermique, aux UV et à l'ozone.
• PTFE (Téflon) : Capable de fonctionner en continu jusqu'à 260°C, l'isolation PTFE offre une résistance chimique exceptionnelle, un faible frottement et une absorption minimale de l'humidité, ainsi qu'une résistance thermique.
• Tresse en fibre de verre : Souvent utilisée comme couche supplémentaire, la fibre de verre peut résister à des températures supérieures à 450°C et offre une excellente protection mécanique dans les applications à chaleur extrêmement élevée.
• Bande de mica : Utilisé dans les constructions résistantes au feu, le mica conserve ses propriétés isolantes même lorsque les matériaux extérieurs ont été détruits par une flamme, ce qui le rend essentiel dans les circuits critiques pour la sécurité.
• Polyéthylène réticulé (XLPE) : Offre une stabilité thermique améliorée par rapport au PE standard, avec des valeurs nominales en continu jusqu'à 90°C et des valeurs nominales en court-circuit jusqu'à 250°C.

Blindage et gaine extérieure

De nombreux câbles de contrôle à haute température comprennent un blindage métallique – généralement tressé ou en feuille de cuivre ou d'aluminium – pour protéger l'intégrité du signal contre les interférences électromagnétiques (EMI). La gaine extérieure est généralement constituée de silicone, de PTFE ou d'une tresse en fibre de verre imprégnée d'un composé thermique. Dans les applications où le câble peut être exposé à des huiles, des produits chimiques ou à l'abrasion en plus de la chaleur, des versions blindées avec tresse en acier inoxydable ou gaine métallique ondulée sont disponibles.

Principales caractéristiques des câbles de commande résistants aux hautes températures

Les câbles de commande résistants aux hautes températures se distinguent des câbles standards par une combinaison de caractéristiques de performance qui les rendent indispensables dans les applications exigeantes. Le tableau suivant résume les caractéristiques les plus importantes et leur signification pratique :

Résistance au feu et résistance à la chaleur : une distinction importante

Un point de confusion courant concerne la différence entre les câbles de commande résistants à la chaleur et au feu. La résistance thermique fait référence à la capacité d'un câble à fonctionner en continu à des températures ambiantes élevées sans dégradation. La résistance au feu, quant à elle, fait référence à la capacité du câble à maintenir l'intégrité du circuit même lorsqu'il est directement exposé aux flammes lors d'un incendie — une propriété essentielle pour les systèmes d'urgence tels que les alarmes incendie, l'éclairage d'évacuation et les circuits d'arrêt de sécurité.

Des câbles de commande résistants aux hautes températures peuvent être conçus pour répondre simultanément aux deux exigences. Les câbles avec une isolation en mica sous leur gaine extérieure, par exemple, sont classés comme résistants à la chaleur et au feu, car la couche de mica continue d'isoler les conducteurs même après que le silicone extérieur ou le PTFE ait été consumé par le feu. Lors de la sélection d'un câble pour des systèmes critiques pour la sécurité, il est essentiel de vérifier si les spécifications exigent une résistance à la chaleur, une résistance au feu ou les deux, car chacune exige des approches de construction et des normes de test différentes.

Principales applications des câbles de commande résistants aux hautes températures

La demande de câbles de commande résistant aux hautes températures couvre un large éventail d'industries où la chaleur, les risques d'incendie ou les conditions de fonctionnement extrêmes sont inévitables. Leur capacité à maintenir les fonctions de signalisation et de contrôle sous contrainte thermique les rend indispensables dans les secteurs suivants.

Usines sidérurgiques et métallurgiques

Les aciéries et les fonderies font fonctionner leurs fours et leurs équipements de fusion à des températures bien supérieures à ce que les câbles standards peuvent tolérer. Des câbles de contrôle à haute température sont utilisés pour connecter des capteurs de température, des contrôleurs de vannes automatisés, des systèmes d'entraînement de convoyeurs et des équipements de surveillance de processus dans l'ensemble de ces installations. Les câbles doivent résister non seulement à la chaleur rayonnante du métal en fusion, mais également aux cycles thermiques lorsque l'équipement chauffe et refroidit à plusieurs reprises au cours des opérations quotidiennes.

Production d’électricité et industrie de l’énergie

Dans les centrales électriques au charbon, au gaz et nucléaires, les câbles de commande traversent les chaufferies, les salles des turbines et les zones des générateurs où les températures sont constamment élevées. Ces câbles transmettent des signaux de commande critiques pour la régulation de la vitesse de la turbine, la surveillance de la pression et les systèmes d'arrêt de sécurité. Dans les installations nucléaires, les câbles doivent également répondre à des normes strictes de résistance aux radiations en plus des exigences de performances thermiques, ce qui rend le choix des matériaux encore plus exigeant.

Pétrochimie et raffinage du pétrole

Les raffineries de pétrole et les usines de traitement chimique exposent les câbles à une combinaison de températures élevées et de produits chimiques agressifs. Les câbles de commande résistants aux hautes températures avec isolation PTFE sont particulièrement bien adaptés à ces environnements car le PTFE est pratiquement inerte aux attaques chimiques tout en offrant simultanément d'excellentes performances thermiques. Ces câbles connectent les instruments, les contrôleurs de débit, les transmetteurs de pression et les systèmes d'isolation d'urgence dans toute l'installation.

Aéronautique et Défense

Les moteurs d’avion, les systèmes de propulsion de fusée et les véhicules militaires génèrent une chaleur intense dans des espaces confinés. Les câbles de commande dans ces applications doivent être légers, très flexibles et capables de résister à des températures extrêmes tout en conservant la précision du signal. Les câbles à conducteurs en nickel avec isolation PTFE sont fréquemment spécifiés pour les applications aérospatiales en raison de leur combinaison de résistance à la chaleur, de stabilité chimique et de fiabilité éprouvée dans les environnements critiques.

Fabrication de verre et de céramique

Les fours et fours de recuit utilisés dans la production de verre et de céramique fonctionnent à des températures généralement comprises entre 700°C et 1 600°C. Bien que les câbles eux-mêmes ne soient pas placés à l’intérieur du four, ils doivent passer par des zones immédiatement adjacentes à ces sources de chaleur. Les câbles isolés en fibre de verre avec des conducteurs en nickel sont couramment utilisés dans ces environnements pour contrôler de manière fiable les systèmes de brûleurs, les vitesses de convoyeur et les équipements de régulation de température sur de longues séries de production.

Systèmes d'automatisation des bâtiments et de sécurité incendie

Dans les bâtiments commerciaux et les installations industrielles, les codes du bâtiment exigent des câbles de commande résistants au feu pour garantir que les systèmes de sécurité des personnes, notamment les alarmes incendie, l'éclairage de secours, les ventilateurs de désenfumage et les commandes de gicleurs, continuent de fonctionner pendant un incendie. Les câbles haute température isolés au mica sont spécialement conçus pour maintenir l'intégrité du circuit pendant une période définie (généralement 30 à 120 minutes) sous exposition directe à une flamme, donnant ainsi aux occupants et aux intervenants d'urgence un temps critique pour intervenir en toute sécurité.

Normes et certifications à rechercher

Lors de la sélection d'un câble de commande résistant aux hautes températures, la vérification de la conformité aux normes internationales pertinentes garantit que le produit répond aux critères de performance testés et éprouvés. Les normes clés comprennent :

• CEI 60331 : Couvre les exigences de résistance au feu pour les câbles électriques, spécifiant que les câbles doivent maintenir l'intégrité du circuit lorsqu'ils sont exposés à une flamme à des températures définies pendant des périodes minimales.
• CEI 60332 : Spécifie les tests de propagation de la flamme pour les câbles individuels et groupés, confirmant que le câble ne propagera pas le feu sur sa longueur.
• UL2556/UL758 : Normes américaines régissant la construction et les performances des fils et câbles, largement requises pour les câbles utilisés sur les marchés des États-Unis et de l'Amérique du Nord.
• BS 6387 : Norme britannique spécifiant les exigences de performance des câbles soumis à des conditions d'incendie, notamment les essais combinés de flamme, de pulvérisation d'eau et de choc mécanique.
• Normes VDE (Allemagne) : Les spécifications allemandes VDE sont largement reconnues dans les applications industrielles européennes et sont souvent requises pour les câbles utilisés dans les installations de fabrication européennes.

Conclusion

Les câbles de commande résistants aux températures élevées constituent un élément fondamental des opérations industrielles sûres et fiables dans des environnements à forte intensité thermique. En combinant des matériaux conducteurs avancés avec des systèmes d'isolation spécialisés tels que le silicone, le PTFE, le mica ou la fibre de verre, ces câbles offrent des performances de signal de commande constantes là où les câbles conventionnels se dégraderaient rapidement. Leurs applications couvrent les aciéries, les centrales électriques, les raffineries, les systèmes aérospatiaux et les réseaux de sécurité incendie des bâtiments, partout où des fonctions de contrôle fiables doivent coexister avec des conditions thermiques extrêmes. La sélection du bon câble pour une application spécifique nécessite un examen attentif de la température de fonctionnement maximale, de l'exposition aux produits chimiques, des exigences de flexibilité et des normes de sécurité applicables pour garantir à la fois les performances et la durabilité à long terme.
