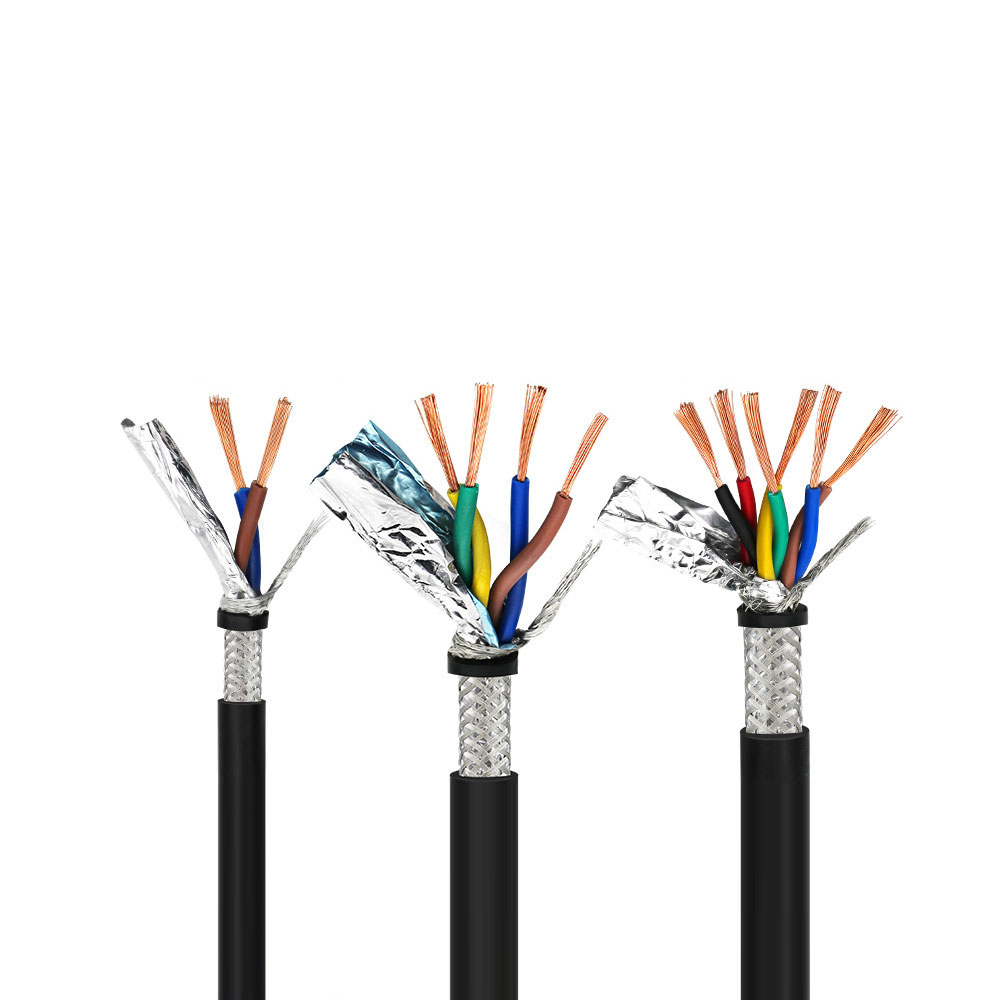

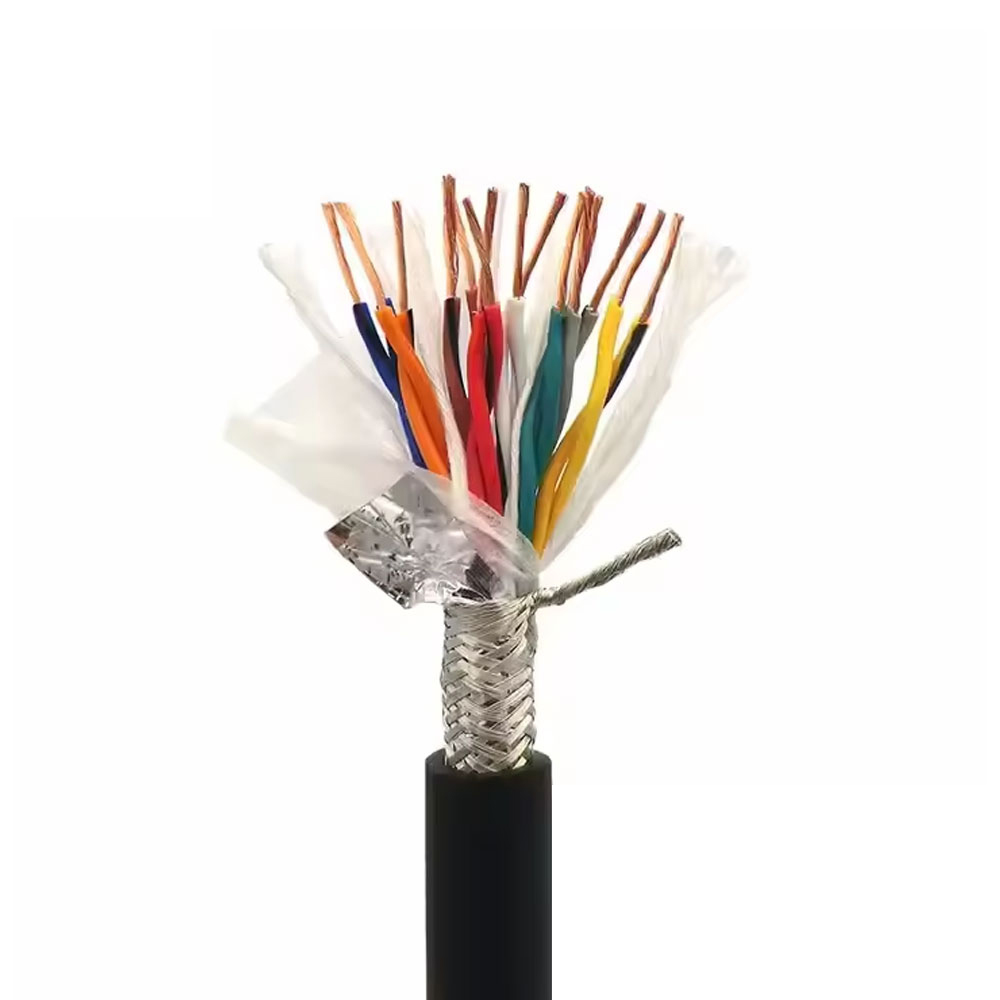

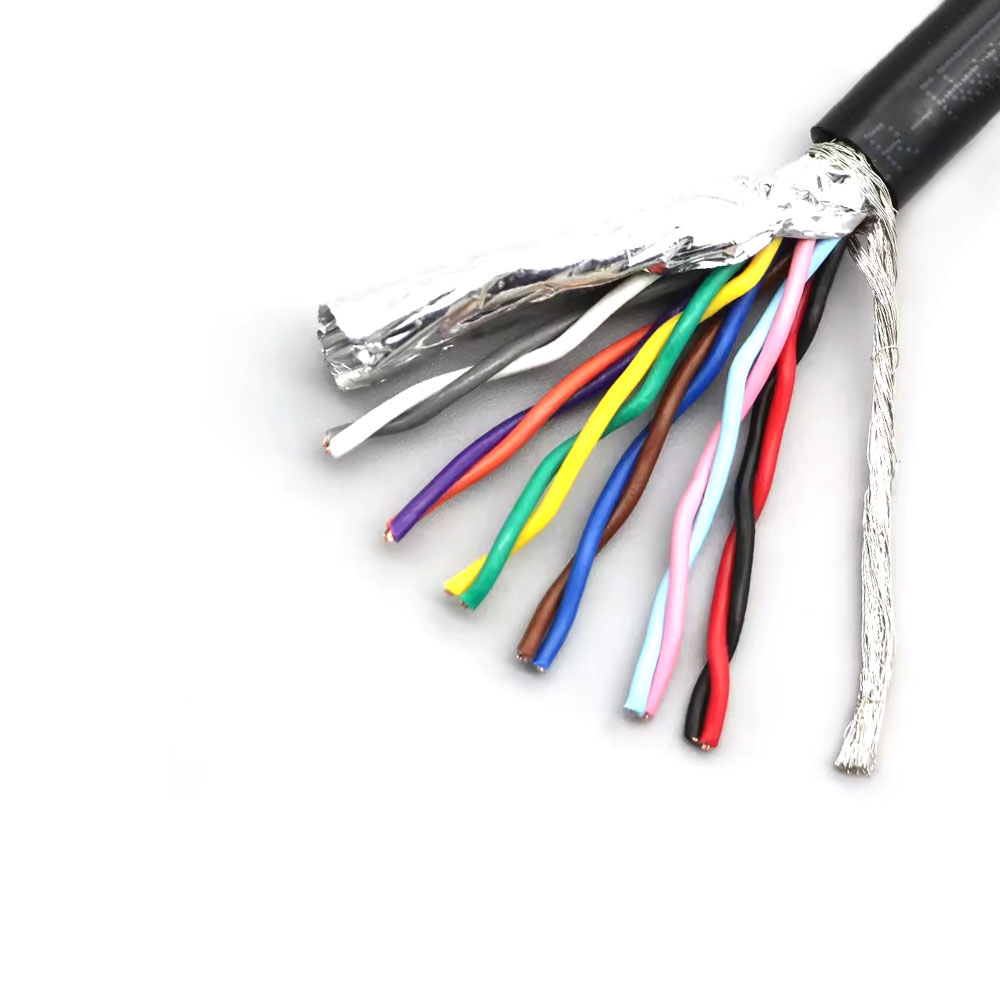

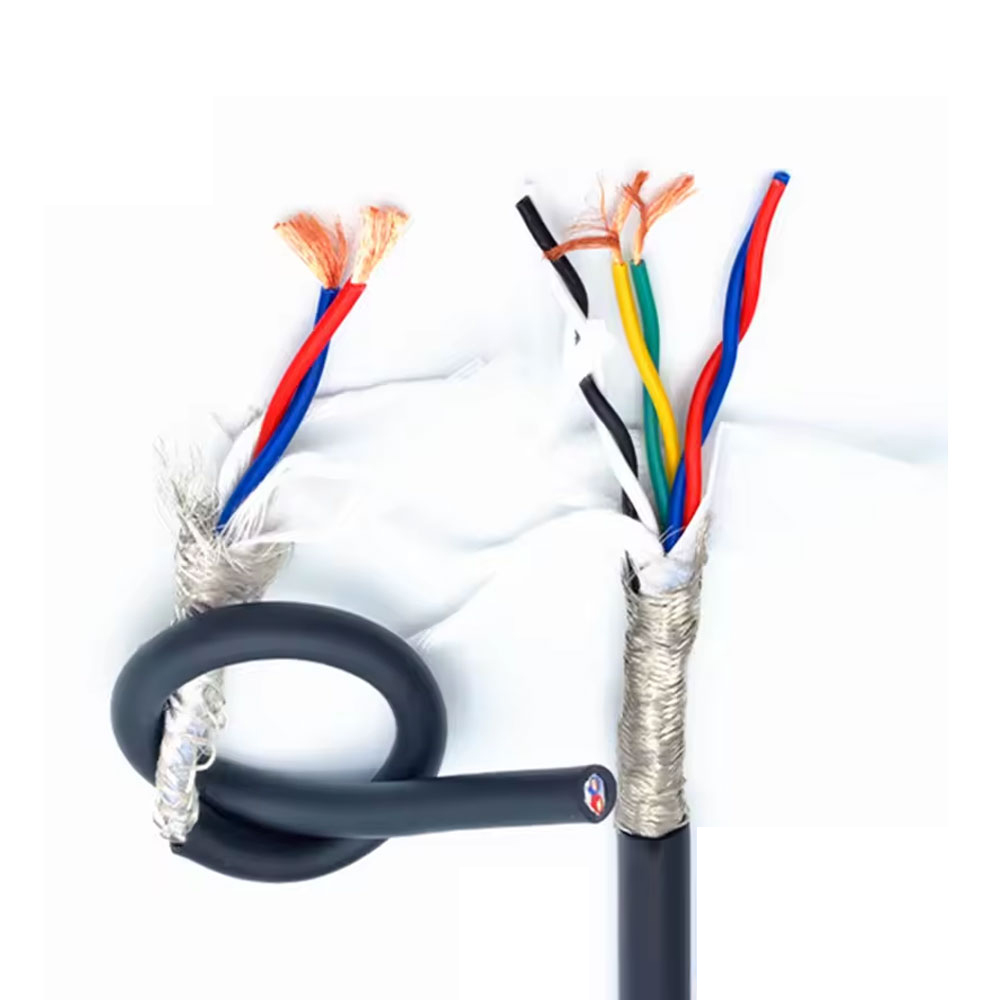

Fil de construction WDZB1-RYJYSP WDZB1N-RYJYSP

Caractéristiques des câbles WDZB1-RYJYSP/WDZB1N-RYJYSP
Identification du modèle : WDZB1 – Classe B1 sans halogène, à faible émission de fumée et ignifuge ; RYJYSP indique une isolation et un revêtement en polyéthylène réticulé irradié avec blindage et structure à paires torsadées ; N indique le type résistant au feu
Tension nominale : 300/500 V
Matériau du conducteur : conducteur en cuivre souple à brins fins multibrins dans une structure à paire torsadée
Matériau d'isolation : Isolation en polyéthylène réticulé irradié (XLPE)
Matériau de revêtement : Gaine en polyéthylène réticulé irradié (XLPE)

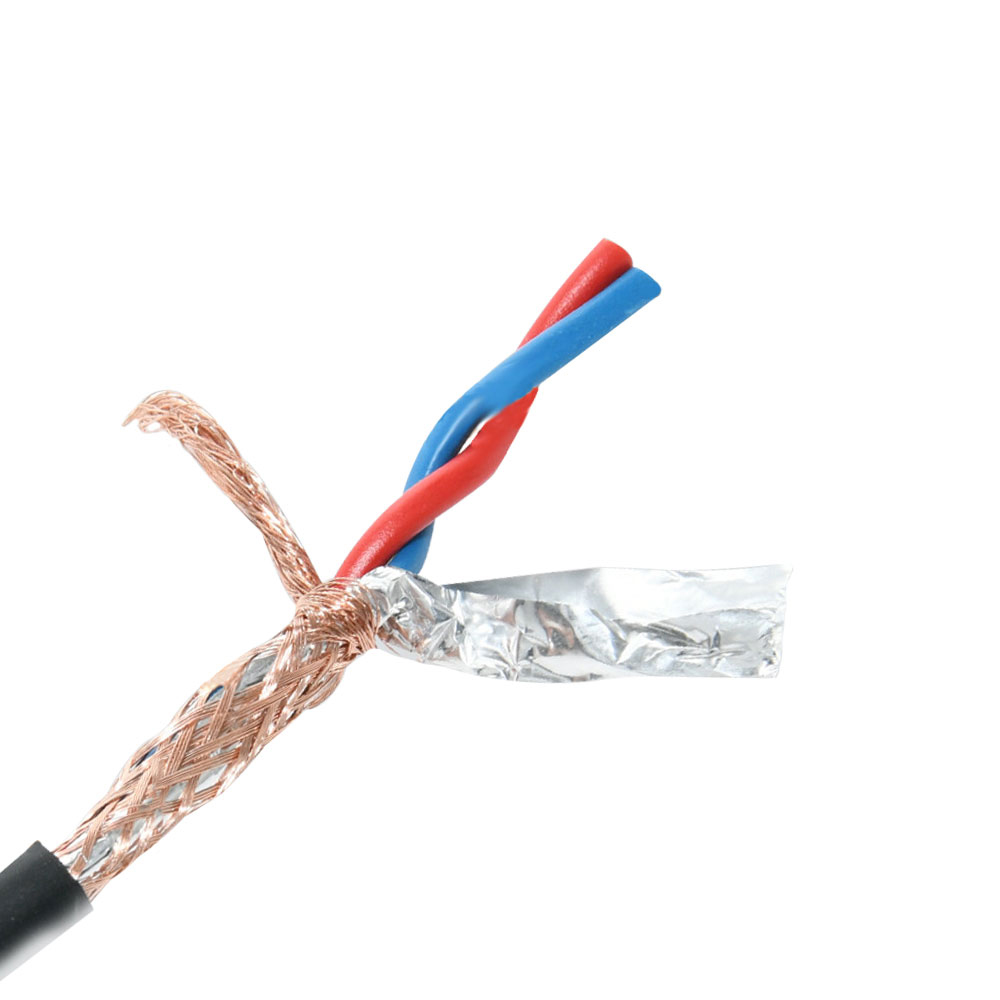

Structure de blindage : blindage individuel en feuille d'aluminium pour chaque paire torsadée, plus blindage global tressé en fil de cuivre
Structure à paires torsadées : conducteurs torsadés par paires pour réduire la diaphonie et les interférences externes
Catégorie ignifuge : ignifuge de classe B1 (selon la norme GB 31247, équivalente à la norme européenne classe B1ca)
Performance de résistance au feu : le type N répond au test de résistance au feu de 750 °C/90 minutes (selon la norme GB/T 19666).
Température nominale : température de fonctionnement à long terme de 90 °C
Caractéristiques environnementales : sans halogène, faible fumée, faible toxicité ; la toxicité des fumées lors de la combustion est conforme à la norme GA 306
Normes de certification : conforme aux normes GB/T 19666 et GB 31247 ; passe la certification CCC

Demander un devis Contactez-nous

Détails du produit
Paramètres du produit

Détails du produit

Avantages du câble WDZB1-RYJYSP/WDZB1N-RYJYSP
Conception anti-interférence quadruple : structure à paire torsadée, blindage par paire indépendante, blindage global, ignifuge et résistance au feu de classe B1, défense complète contre les menaces électromagnétiques et d'incendie.
Ignifugation et résistance au feu selon la norme européenne : ignifuge de classe B1 et résistance au feu conforme au niveau B1ca de la réglementation CPR de l'UE, avec une reconnaissance internationale élevée.
Assurance de sécurité environnementale élevée : les caractéristiques sans halogène et à faible dégagement de fumée réduisent les risques d'incendie secondaire, protégeant ainsi la sécurité d'évacuation du personnel et l'environnement.
Flexible et facile à câbler : la structure de conducteur souple à paire torsadée à brins fins facilite le pliage et l'installation dans des chemins complexes
Forte résistance aux intempéries : le revêtement réticulé irradié résiste aux UV et à l'humidité, adapté aux environnements intérieurs et extérieurs difficiles
Stabilité et fiabilité à long terme : l'isolation réticulée irradiée résiste au vieillissement ; plusieurs structures de blindage assurent la pureté et la stabilité du signal

Points de vente des câbles WDZB1-RYJYSP/WDZB1N-RYJYSP
Câble de signal résistant au feu à haut blindage de classe B1 : fournit une solution complète pour la transmission du signal dans des environnements à fortes interférences nécessitant une résistance au feu dans les projets internationaux haut de gamme
Câble de signal principal pour les installations critiques liées à l'étranger : convient aux scénarios de transmission de signaux de haute fiabilité tels que les centres de données internationaux, les salles d'opération d'hôpitaux étrangers et les laboratoires multinationaux
Conception à quadruple protection réticulée entièrement irradiée : la double réticulation de l'isolation et du revêtement résiste au vieillissement ; paire torsadée plus double blindage plus ignifuge et résistance au feu pour une protection complète
Convient aux projets internationaux dans des environnements difficiles : le revêtement résistant aux intempéries prend en charge les environnements d'ingénierie internationaux complexes tels que les extérieurs, les tunnels et les couloirs souterrains transfrontaliers
Solution complète de protection incendie et anti-interférences de classe B1 : le type ignifuge de classe B1 et résistant au feu couvre les besoins de transmission de signaux haut de gamme dans les domaines commerciaux, de transport, industriels et autres.

Champ d'application du câble WDZB1-RYJYSP/WDZB1N-RYJYSP
Transmission de signaux dans des environnements internationaux à fortes interférences : surveillance de sous-stations multinationales, bus d'automatisation d'usine financés par des fonds étrangers, signaux de capteurs d'équipements portuaires internationaux
Systèmes basse tension pour les installations critiques liées à l'étranger : communication entre serveurs de centres de données internationaux, systèmes de surveillance de la vie des hôpitaux liés à l'étranger, lignes de données de laboratoires de R&D multinationaux
Projets de signaux environnementaux complexes transfrontaliers : réseaux internationaux de surveillance de tunnels, systèmes de détection de couloirs de services publics transfrontaliers, lignes de communication de plates-formes offshore
Systèmes de signalisation d'urgence et d'incendie pour les projets internationaux : bus d'alarme incendie d'entreprises multinationales, contrôle de diffusion d'urgence sur des sites internationaux, signaux de retour d'incendie dans le district des ambassades
Projets internationaux intelligents pour une certification verte : signaux d'automatisation des bâtiments pour les projets certifiés LEED Platine, bus de données internationaux de campus intelligents, lignes multinationales de gestion de l'énergie
Certifications de conformité : CCC/ROHS ; Le retardateur de flamme de classe B1 réussit le test GB 31247 (équivalent à la norme EN 50399) ; le type résistant au feu réussit le test GB/T 19666

Paramètres du produit

Chef d'orchestre	Conducteur en cuivre recuit de classe 5 ou supérieure (fils de cuivre ultra-fins, extrêmement flexibles), de petite section allant de 0,5 mm² à 2,5 mm² (commun), optimisé spécifiquement pour la transmission du signal.
Structure de paire	Les noyaux isolés sont torsadés avec précision par paires avec un pas fixe, formant la base physique de l'intégrité du signal.
Matériau isolant	Polyéthylène réticulé (XLPE), répondant aux exigences de classe B1 pour les propriétés sans halogène, à faible dégagement de fumée et ignifuges.
Blindage par paires	En règle générale, un ruban composite aluminium-plastique est enroulé autour de chaque paire torsadée comme blindage de paire pour empêcher la diaphonie étrangère entre les paires.
Blindage global	Un treillis en cuivre tressé ou un ruban composite aluminium-plastique avec un fil de drainage est utilisé comme blindage global autour de toutes les paires pour résister aux interférences externes.
Matériau de la gaine	Gaine en polyoléfine ignifuge, sans halogène, à faible émission de fumée, répondant aux critères de performance globaux de classe B1.
Tension nominale	300/300 V, indiquant clairement ses attributs de transmission du signal.
Température de fonctionnement à long terme	90°C
Cote de performance de combustion	Classe B1 – L'ensemble du câble doit réussir tous les tests spécifiés dans GB 31247.
Sans halogène et à faible fumée	L'ensemble de la structure est conforme aux normes GB/T 17650.2 et GB/T 17651.2 (transmission lumineuse ≥ 80 %).
Dégagement de chaleur et toxicité	Conforme aux limites de classe B1 pour le THR et le pHRR, ainsi qu'aux exigences de toxicité de classe t1.
Gouttelettes brûlantes	Aucun.
Impédance caractéristique	Valeurs stables, telles que 100 Ω ± 15 %, adaptées à la transmission différentielle à grande vitesse.
Rayon de courbure minimum	≥ 15×D (en raison de sa structure extrêmement complexe, les exigences de pliage sont particulièrement strictes).
Efficacité du blindage	Atténuation de blindage élevée aux hautes fréquences (par exemple > 90 dB à 1 GHz), avec d'excellentes performances de diaphonie proche (NEXT) et de rapport atténuation/diaphonie (ACR).
Bande passante de transmission	Élevé, capable de prendre en charge la transmission de signaux numériques à des débits tels que 100 Mbps, 1 Gbps et au-delà.
WDZB1N-RYJYSP	Résistance au feu
