Comment la géométrie des paires torsadées contrôle la diaphonie dans les câbles de communication

Le mécanisme fondamental de rejet du bruit en paire torsadée fil de communication ce n'est pas la torsion elle-même de manière isolée, c'est la cohérence de la géométrie de torsion sur toute la longueur du câble. La longueur de torsion de chaque paire (la distance requise pour une torsion complète de 360°) détermine la fréquence à laquelle la paire annule le plus efficacement les interférences de mode commun. Lorsqu'une paire est exposée à un champ électromagnétique externe, la tension induite dans une demi-torsion est égale et opposée à la tension induite dans la demi-torsion adjacente, et les deux s'annulent. Cette annulation n'est efficace que si la longueur du pas est uniforme ; les variations de longueur de pas créent des points où l'annulation est incomplète, permettant au bruit résiduel d'apparaître comme une interférence de signal différentiel.

En multi-paire câbles de communication , différentes paires se voient attribuer différentes longueurs de pas pour réduire la diaphonie paire à paire - le couplage de l'énergie du signal d'une paire dans une paire adjacente. Si deux paires avaient des longueurs de pas identiques, leur couplage inductif et capacitif mutuel serait maximisé et cohérent, produisant une forte diaphonie sur toute la longueur du câble. En attribuant des longueurs de pas distinctes (par exemple, 12 mm, 16 mm, 20 mm et 26 mm dans un câble à quatre paires), le couplage entre deux paires quelconques s'annule partiellement lorsque la phase relative entre elles tourne continuellement le long de la longueur du câble. Ce principe explique pourquoi le simple fait de retorsader une paire endommagée lors d'une réparation sur site — sans reproduire la longueur et la cohérence du pas d'origine — dégrade les performances de diaphonie du segment réparé par rapport au câble fabriqué en usine.

L’équilibre d’une paire torsadée – le degré de symétrie électrique des deux conducteurs – est un paramètre distinct mais lié. Le déséquilibre provoque la conversion d'une partie du signal différentiel en mode commun et vice versa, un phénomène appelé conversion de mode. Dans les applications de données à haut débit, la conversion de mode produit une perte de retour et une dégradation de la perte d'insertion qui ne peuvent pas être corrigées par une égalisation au niveau du récepteur. Atteindre un équilibre élevé des paires nécessite un contrôle strict de la cohérence du diamètre du conducteur, de l’excentricité des parois isolantes (le degré auquel l’isolant est centré sur le conducteur) et des propriétés diélectriques de l’isolant au stade de la production en usine. Un mur d'isolation dont l'épaisseur varie de plus de ±0,02 mm autour de la circonférence du conducteur introduit un déséquilibre mesurable des paires à des fréquences supérieures à 100 MHz.

Différences de classification des catégories dans les câbles de données et ce que chaque seuil de bande passante exige réellement

Les catégories de câbles Ethernet (Cat5e, Cat6, Cat6A, Chat7, Chat8) sont définies par leurs performances de transmission jusqu'à une bande passante spécifiée, et chaque augmentation de catégorie implique des modifications de construction spécifiques, et pas simplement des tolérances plus strictes sur la même conception. Comprendre les changements à chaque niveau aide les équipes d'approvisionnement à évaluer si une catégorie supérieure est réellement nécessaire pour une application donnée ou si elle est spécifiée de manière prudente sans justification technique.

Un détail de construction qui affecte considérablement l'installation sur site est la cannelure de remplissage croisée introduite en Cat6. Ce séparateur en plastique en forme de X s'étend le long de l'âme du câble et isole physiquement chacune des quatre paires torsadées dans son propre quadrant, réduisant ainsi le couplage capacitif paire à paire. La cannelure est nécessaire pour atteindre les limites NEXT de 250 MHz de Cat6, mais elle augmente le diamètre et la rigidité du câble, réduit la flexibilité de courbure par rapport à Cat5e et nécessite des outils de terminaison compatibles qui peuvent placer correctement les paires autour de la cannelure dans une fiche RJ45 ou une prise Keystone. Les installateurs qui sous-estiment cette différence de rigidité créent fréquemment des dommages à l'installation (conducteurs pliés, paires trop courbées aux points de terminaison) qui passent l'inspection visuelle mais dégradent les paramètres de perte d'insertion et de perte de réflexion en dessous du seuil Cat6.

Cat6A introduit un paramètre de performance supplémentaire absent des catégories inférieures : la diaphonie extraterrestre (AXT), qui mesure le couplage de signaux entre les câbles adjacents dans un faisceau, plutôt qu'entre les paires au sein d'un même câble. Le respect des limites AXT nécessite soit une construction blindée (S/FTP ou F/UTP), soit un diamètre de câble non blindé nettement plus grand qui augmente la séparation physique entre les câbles. C'est pourquoi les câbles Cat6A non blindés ont un diamètre extérieur de 7,5 à 8,5 mm, contre 5,5 à 6,2 mm pour le Cat6 : le plus grand diamètre est le moyen mécanique permettant d'atteindre la conformité AXT sans blindage.

Atténuation du signal dans les câbles de communication : causes profondes et comment les fabricants la contrôlent

La perte d'insertion (atténuation) dans un câble de communication n'est pas un phénomène unique mais la somme de trois mécanismes de perte physiquement distincts, dont chacun réagit différemment aux changements de taille de conducteur, de matériau d'isolation et de fréquence de fonctionnement. Comprendre les différents contributeurs permet aux concepteurs de câbles d'apporter des améliorations ciblées plutôt que de simplement augmenter la section des conducteurs, ce qui augmente le coût, le poids et le diamètre du câble tout en ne résolvant que partiellement le problème.

Perte de conducteur (ohmique)

La perte de résistance CC domine aux basses fréquences et diminue à mesure que la section du conducteur augmente. À des fréquences plus élevées, l'effet cutané concentre le flux de courant dans une couche superficielle de plus en plus fine du conducteur, réduisant ainsi efficacement la section conductrice et augmentant la résistance au-dessus de sa valeur DC. À 100 MHz, la profondeur de la peau du cuivre est d'environ 6,6 μm, ce qui signifie que pour un conducteur typique de 0,5 mm de diamètre, plus de 95 % du courant circule dans une fine région annulaire proche de la surface du conducteur. C'est pourquoi la qualité de la surface des conducteurs est importante pour les câbles de communication haute fréquence : la rugosité de la surface à l'échelle de la profondeur de la peau (oxydation, traces de dessin, contaminants de surface) crée une résistance supplémentaire qui n'est pas présente dans la mesure de la résistance CC. Les fabricants de fils de communication haute fréquence spécifient la qualité de la surface des conducteurs et utilisent des séquences de matrices d'étirage à grains fins qui minimisent la rugosité de la surface du fil final.

Perte diélectrique

La perte diélectrique résulte de l'énergie dissipée dans le matériau isolant lorsque le champ électrique alternatif polarise et détend cycliquement les molécules de polymère. Elle est caractérisée par la tangente de perte (tan δ) du matériau isolant et augmente linéairement avec la fréquence, contrairement à la perte dans les conducteurs, qui augmente avec la racine carrée de la fréquence. Aux basses fréquences, la perte diélectrique est négligeable pour la plupart des isolations de câbles, mais aux fréquences supérieures à plusieurs centaines de MHz, elle devient le mécanisme de perte dominant. Le polyéthylène solide (PE) a une très faible perte tangente (~0,0002), ce qui en fait l'isolant préféré pour les câbles de communication haute fréquence. La mousse de PE, dans laquelle les bulles d'air remplacent une partie du polymère solide, réduit la constante diélectrique effective d'environ 2,3 à environ 1,5 et réduit encore davantage la perte tangente proportionnellement au pourcentage de mousse. C'est pourquoi les câbles coaxiaux RF hautes performances et les câbles Cat6A haut de gamme utilisent une isolation en mousse de PE. C'est précisément pour cette raison que le PVC, avec une tangente de perte de 0,05 à 0,10, ne convient pas aux câbles de signaux haute fréquence.

Perte de rayonnement

La perte de rayonnement se produit lorsque le câble agit comme une antenne involontaire, rayonnant une partie de l'énergie du signal dans l'espace environnant. Dans les câbles à paires torsadées équilibrées, la perte de rayonnement est contrôlée par l'équilibre des paires : une paire bien équilibrée produit des champs égaux et opposés qui s'annulent dans le champ lointain, ce qui entraîne un rayonnement proche de zéro. Comme indiqué dans le contexte de la géométrie des paires, l'excentricité de l'isolation et la variation du diamètre des conducteurs sont les principaux facteurs de fabrication qui dégradent l'équilibre des paires et augmentent par conséquent la perte de rayonnement aux hautes fréquences. Dans les câbles coaxiaux, la perte de rayonnement est contrôlée par le pourcentage de couverture du blindage et la continuité de la liaison blindage-connecteur aux terminaisons.

Options de blindage dans les câbles de communication et fonctionnement des conventions de dénomination

La convention de dénomination des câbles de communication blindés a été normalisée par la norme ISO/IEC 11801 à l'aide d'un code en deux parties : le type de blindage global du câble est répertorié en premier, suivi d'une barre oblique, suivi du type de blindage par paire individuelle, puis « TP » pour paire torsadée. Cependant, les anciennes conventions de dénomination et la terminologie spécifique au fabricant circulent encore largement, créant une confusion lors des spécifications et de l'approvisionnement. La répartition suivante couvre les constructions les plus fréquemment rencontrées :

• U/UTP (paire torsadée non blindée/non blindée) : Pas de bouclier global, pas de boucliers individuels par paire. Construction non blindée standard Cat5e et Cat6. S'appuie entièrement sur l'équilibre des paires et la géométrie de torsion pour le rejet du bruit. Convient à la plupart des environnements de bureau et industriels légers avec EMI modérés. Également appelé UTP.
• F/UTP (Foil global/Paires non blindées) : Un blindage global en feuille de polyester aluminisé entoure toutes les paires, avec un fil de drainage pour la terminaison. Les paires individuelles ne sont pas protégées. Cette construction assure une réjection EMI en mode commun efficace (protection du câble contre les interférences externes) mais ne traite pas la diaphonie étrangère paire à paire à l'intérieur du câble. Anciennement appelé FTP ou UTP filtré (ScTP). Commun dans les conceptions Cat6A F/UTP répondant aux exigences AXT grâce au diamètre du câble plutôt qu'au blindage par paire.
• S/FTP (Tresse globale/Paires individuelles Foil) : Un blindage tressé global (cuivre ou cuivre étamé) ainsi que des blindages individuels en aluminium sur chaque paire. La construction de blindage la plus complète disponible pour les câbles à paires torsadées. Les paires de feuilles individuelles éliminent complètement la diaphonie étrangère paire à paire, tandis que la tresse globale fournit une connexion à la terre à faible impédance et une protection mécanique pour les feuilles individuelles. Requis par les spécifications Cat7 et Cat8. La terminaison est nettement plus complexe que l'UTP : chaque paire de feuilles doit être terminée séparément et la tresse doit être correctement liée aux deux extrémités.
• SF/FTP (Tresse Foil globale/Foil paires individuelles) : Ajoute une couche de feuille entre les paires de feuilles individuelles et la tresse extérieure, fournissant une deuxième couche de blindage global. Utilisé dans des environnements EMI extrêmement élevés ou pour des applications de sécurité spécialisées où l'efficacité du blindage doit être maintenue sur une très large plage de fréquences.

Une considération pratique d'installation qui est souvent négligée : les câbles de communication blindés n'offrent leurs performances de blindage nominales que lorsque le blindage est continuellement mis à la terre aux deux extrémités (pour le rejet des interférences électromagnétiques) ou à une extrémité (pour éviter les interférences de boucle de terre dans les applications de signaux audio et basse fréquence). Un câble blindé avec un fil de drainage non connecté ou un connecteur blindé mal connecté fonctionne moins bien qu'un câble équivalent non blindé dans de nombreux scénarios EMI, car le blindage flottant agit comme une antenne parasite qui concentre l'énergie d'interférence à proximité des conducteurs de signal. Une terminaison de blindage correcte — liaison à faible impédance à la coque du connecteur avec un contact complet à 360°, et non un fil en queue de cochon — est aussi importante que la construction du blindage elle-même.

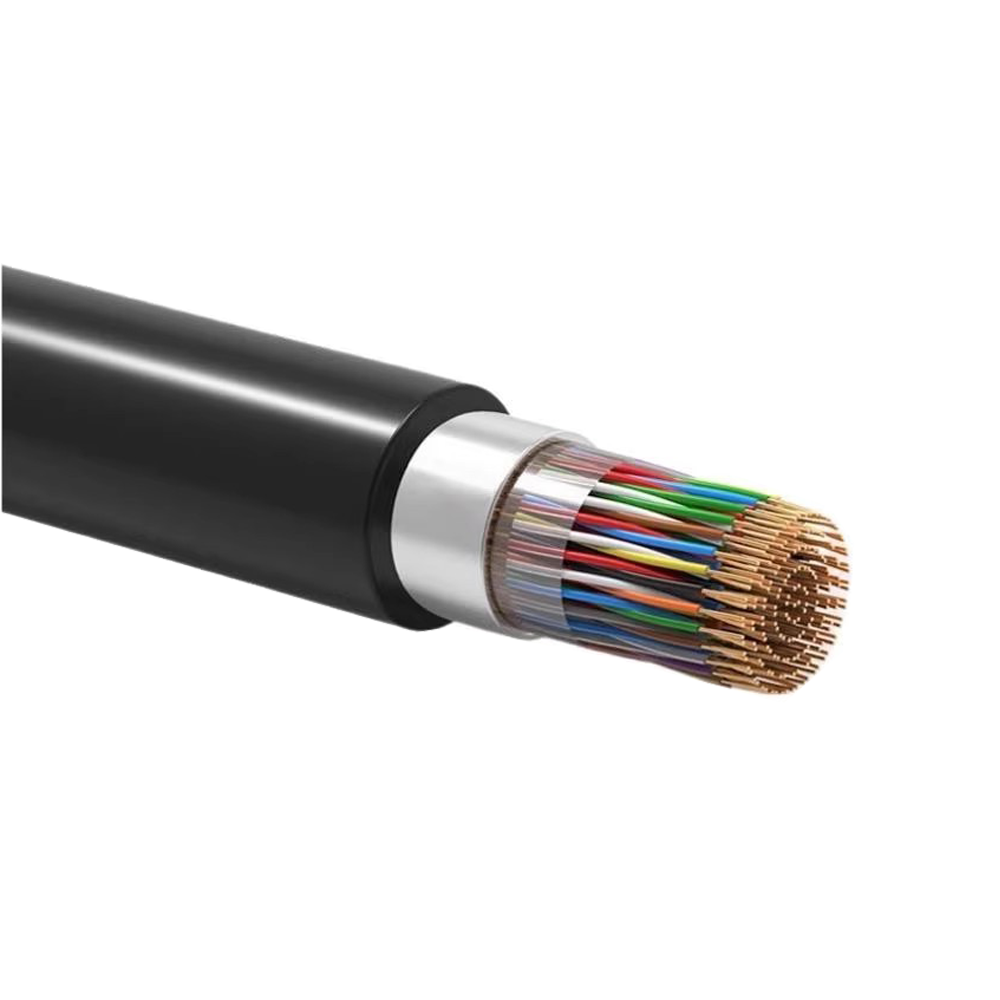

Constructions de câbles de communication extérieurs et à enterrement direct et leurs modes de défaillance

Les câbles de communication installés à l'extérieur ou directement enfouis dans le sol présentent des mécanismes de dégradation totalement absents dans les installations intérieures, et les câbles conçus pour une utilisation en intérieur tomberont rapidement en panne s'ils sont déployés dans ces environnements. Les principales menaces sont la pénétration d'humidité, le rayonnement UV, les attaques de rongeurs et la dilatation thermique différentielle entre les couches de câbles, chacune nécessitant des contre-mesures de construction spécifiques.

La gestion de l'humidité dans les câbles de communication à enfouissement direct est abordée via l'une des deux stratégies suivantes : le remplissage d'un composé d'inondation ou des systèmes de rubans secs bloquant l'eau. Les câbles composés d'inondation remplissent tous les interstices de l'âme du câble avec un gel à base de pétrole qui est hydrophobe et empêche la migration de l'eau capillaire le long de la longueur du câble. Le gel est très efficace mais crée des difficultés significatives lors de la terminaison : le composé doit être retiré de chaque extrémité du conducteur à l'aide de solvants, et les résidus de gel sur les surfaces isolantes dégradent les performances du connecteur s'ils ne sont pas complètement nettoyés. Les systèmes de rubans bloquant l'eau utilisent des rubans polymères superabsorbants qui gonflent au contact de l'humidité pour sceller l'intérieur du câble. Ceux-ci sont plus propres à terminer mais reposent sur le fait que le ruban reste en contact avec la surface intérieure de la gaine ; la migration de la bande pendant l'installation peut créer des lacunes dans la couverture de blocage d'eau.

La dégradation par les UV des câbles de communication extérieurs est principalement un phénomène de gaine. Les gaines de câbles intérieures standard utilisent des qualités de PVC ou de PE qui ne sont pas stabilisées aux UV et commencent à se fariner et à microfissuration en surface dans les 6 à 18 mois suivant l'exposition à l'extérieur. Les câbles de communication destinés à l'extérieur utilisent des composés de gaine avec des absorbeurs d'UV supplémentaires et des stabilisants de lumière à base d'amines encombrées (HALS) qui interceptent l'énergie des photons UV avant qu'elle ne puisse briser les liaisons de la chaîne polymère. Les gaines en polyéthylène pigmentées noires atteignent la stabilité aux UV grâce à leur teneur en noir de carbone (généralement 2 à 3 % en poids), qui absorbe les UV sur l'ensemble du spectre concerné et constitue l'approche de stabilisation UV la plus rentable pour les câbles qui ne seront pas exposés aux exigences de couleur du spectre visible.

Les attaques de rongeurs sont une cause importante de défaillance des câbles de communication dans les environnements agricoles, forestiers et subtropicaux. Les rongeurs mâchent les gaines et les armures des câbles pour obtenir le matériau du nid et maintenir la longueur des incisives ; les dommages sont généralement concentrés sur des points d'attaque spécifiques plutôt que répartis uniformément, ce qui les rend invisibles par la mesure de la résistance du câble jusqu'à ce que le câble soit physiquement excavé. Les options de protection contre les rongeurs comprennent :

• Armure en ruban d'acier sous la gaine extérieure, qui offre une résistance mécanique au rongement mais ajoute du poids et doit être protégée contre la corrosion dans les sols acides.
• Armure en ruban d'acier ondulé (CST), qui combine la protection mécanique de l'acier avec une plus grande flexibilité que l'armure en ruban plat, facilitant ainsi son installation autour des virages.
• Gaines en polyéthylène haute densité (PEHD) d'une épaisseur de paroi suffisante (généralement ≥2,5 mm), qui résistent mieux au rongement que les composés de PVC standard ou de PE souple en raison de leur dureté et de leur résistance à la traction plus élevées.
• Vestes composées répulsives contenant de la capsaïcine ou d'autres produits chimiques répulsifs au goût. Elles sont utilisées sur des marchés spécifiques et présentent une efficacité variable en fonction des espèces de rongeurs présentes.

La dilatation thermique différentielle entre les couches de câbles est un mécanisme de défaillance à long terme dans les câbles extérieurs soumis à de larges cycles de température. Les conducteurs en cuivre, l'isolation PE, l'armure en acier et la gaine en PVC ont tous des coefficients de dilatation thermique différents. Dans les câbles qui subissent des variations de température quotidiennes de 40 °C ou plus (ce qui est courant en cas d'exposition directe au soleil), l'encliquetage cumulatif des couches les unes par rapport aux autres au fil des années de service peut provoquer une fente longitudinale de la gaine ou des fissures de fatigue sur l'armure. Ce mode de défaillance est plus courant aux points fixes tels que l'entrée dans les conduits ou aux emplacements des serre-câbles, où la dilatation thermique est mécaniquement contrainte. Les câbles de communication extérieurs destinés aux environnements à haute température doivent utiliser des matériaux de gaine à fort allongement à la rupture (généralement > 250 %) pour s'adapter à la dilatation différentielle sans se fissurer.

Impédance caractéristique des câbles de communication : qu'est-ce qui la détermine et pourquoi les disparités causent des problèmes

L'impédance caractéristique est une propriété fondamentale de toute ligne de transmission, y compris les câbles de communication, qui décrit le rapport tension/courant d'une onde se propageant le long de la ligne. Pour les câbles de données à paire torsadée, l'impédance caractéristique cible est de 100 Ω (±15 Ω selon TIA-568 pour le câblage structuré) ; pour les câbles coaxiaux utilisés dans les applications RF et vidéo, 50 Ω et 75 Ω sont les normes dominantes. L'impédance caractéristique est déterminée par la géométrie et les matériaux de la section du câble et est approximativement calculée comme suit :

Z₀ = (1/π) × √(μ/ε) × ln(D/d) , où D est le diamètre extérieur de l'isolation, d est le diamètre du conducteur et ε est la constante diélectrique du matériau isolant. Concrètement, trois paramètres de fabrication régissent l'impédance obtenue : le diamètre du conducteur, l'épaisseur de la paroi isolante (qui détermine D/d) et la constante diélectrique de l'isolation. Les variations de l'un de ces éléments le long de la longueur du câble produisent des variations d'impédance, qui à leur tour provoquent des réflexions de signal à chaque discontinuité d'impédance.

Les conséquences des discontinuités d'impédance dépendent de la fréquence du signal et de l'ampleur de la désadaptation. À l'extrémité réceptrice d'une liaison de données, une réflexion de signal provenant d'une discontinuité d'impédance de câble arrive au récepteur sous la forme d'une copie retardée du signal transmis. Si le retard représente une fraction significative de la période du symbole (c'est-à-dire que la réflexion arrive alors que le symbole suivant est reçu), cela crée une interférence entre symboles (ISI) que l'égaliseur du récepteur doit compenser. Les émetteurs-récepteurs Gigabit et Ethernet 10 Gigabit modernes incluent une égalisation adaptative qui peut compenser un ISI modéré, mais la marge d'égalisation consommée par l'ISI induit par le câble réduit la marge de bruit du système et diminue la longueur de liaison maximale réalisable.

Du point de vue du contrôle de fabrication, obtenir une impédance caractéristique constante nécessite :

• Tolérance étroite sur le diamètre du conducteur : une variation de ± 1 % du diamètre du conducteur produit une variation d'environ ± 0,5 % de ln(D/d), se traduisant directement par une variation d'impédance. Pour une cible de 100 Ω, une variation de diamètre de 1 % contribue à elle seule à ±0,5 Ω de variation d'impédance.
• Épaisseur de paroi isolante constante avec une faible excentricité : un mur isolant excentrique qui est 10 % plus épais d'un côté que de l'autre crée une variation d'impédance locale lorsque la paire tourne à travers sa torsion, produisant des variations périodiques d'impédance à la fréquence de pose de torsion qui apparaissent dans le spectre de perte par réflexion sous la forme d'un pic discret (perte par réflexion structurelle).
• Constante diélectrique stable du composé isolant — l’humidité absorbée par les matériaux isolants hygroscopiques augmente leur constante diélectrique, abaissant ainsi l’impédance. L'isolation en mousse PE, bien qu'avantageuse pour une faible constante diélectrique et une faible tangente de perte, nécessite un contrôle précis du pourcentage de mousse, car une modification de 5 % de la fraction de vide de la mousse modifie la constante diélectrique effective d'environ 0,05, décalant l'impédance caractéristique d'environ 1,5 Ω pour une géométrie coaxiale typique.
• Surveillance continue de l'impédance à l'aide de la réflectométrie dans le domaine temporel (TDR) sur la ligne de production : le TDR mesure le signal réfléchi à partir d'un échelon de tension rapide injecté dans l'extrémité du câble et affiche l'impédance en fonction de la distance, permettant une détection en ligne des anomalies d'impédance pendant la fabrication plutôt que sur les bobines finies.

Comment les normes de câblage structuré régissent la sélection des fils de communication dans les installations des bâtiments

L'infrastructure de communication du bâtiment est régie par des normes de câblage structurées qui définissent non seulement les paramètres de performances des câbles, mais également l'architecture entière du système : limites de longueur de canal, allocation des points de connexion et budgets de performances qui s'appliquent à l'ensemble de la liaison installée, y compris les câbles, les connecteurs et les cordons de brassage. Comprendre ces contraintes au niveau du système est essentiel pour spécifier correctement le fil de communication, car un câble qui répond à ses propres spécifications de performances peut toujours provoquer une défaillance du canal installé si l'architecture du système n'est pas prise en compte.

Les normes dominantes sont TIA-568 (marché nord-américain) et ISO/IEC 11801 (marché international). Les deux définissent un modèle de liaison permanente (le câble allant du panneau de brassage de la salle de télécommunications à la prise de la zone de travail, à l'exclusion des cordons de brassage) et un modèle de canal qui inclut la liaison permanente plus jusqu'à 10 mètres de cordons de brassage à chaque extrémité. La longueur maximale de la liaison permanente est de 90 mètres pour le câblage horizontal dans les deux normes, les 10 mètres restants du canal de 100 mètres étant réservés aux cordons de brassage. Cette limite de 90 mètres n'est pas arbitraire : elle est calculée pour garantir que le budget de perte d'insertion du canal (qui inclut les pertes de connecteur) ne soit pas dépassé pour l'application de transmission spécifiée lorsque les paramètres de performance du câble et du connecteur le plus défavorable sont combinés.

Une erreur courante de spécification sur le terrain consiste à traiter la limite de canal de 100 mètres comme une limite de longueur de câble et à faire passer 100 mètres de câble horizontal, ne laissant aucune marge pour les cordons de brassage. Une deuxième erreur fréquente consiste à mélanger les catégories de câbles et de connecteurs – en utilisant un câble Cat6 avec des panneaux de brassage Cat5e ou des prises Keystone. Les performances du canal sont déterminées par le maillon le plus faible du chemin ; un câble Cat6 terminé par des connecteurs Cat5e produit un canal Cat5e, car les performances du connecteur NEXT et de la perte de retour dégradent les paramètres globaux du canal en dessous du seuil Cat6. Les composants correspondant à chaque catégorie sur l'ensemble du canal (câbles, panneaux de brassage, clés de voûte et cordons de brassage) constituent une exigence fondamentale et non une recommandation.

Pour les installations de communication industrielles régies par la norme CEI 11801-3 (locaux industriels) plutôt que par la norme des bâtiments commerciaux, des classifications environnementales supplémentaires (EA, EB, EC, ED) définissent les contraintes mécaniques, climatiques et électromagnétiques auxquelles le système de câblage doit résister. La classe ED, par exemple, couvre les installations enterrées directement et exposées à l'extérieur et nécessite des constructions de câbles supplémentaires (composé d'inondation, gaine stabilisée aux UV, blindage) au-delà des paramètres de performance électrique de base. Spécifier le fil pour une installation industrielle uniquement sur la base de sa catégorie électrique (Cat6, Cat6A) sans aborder la classe environnementale produira un système qui répondra initialement aux exigences de débit de données, mais échouera prématurément en raison de la dégradation de l'environnement.
