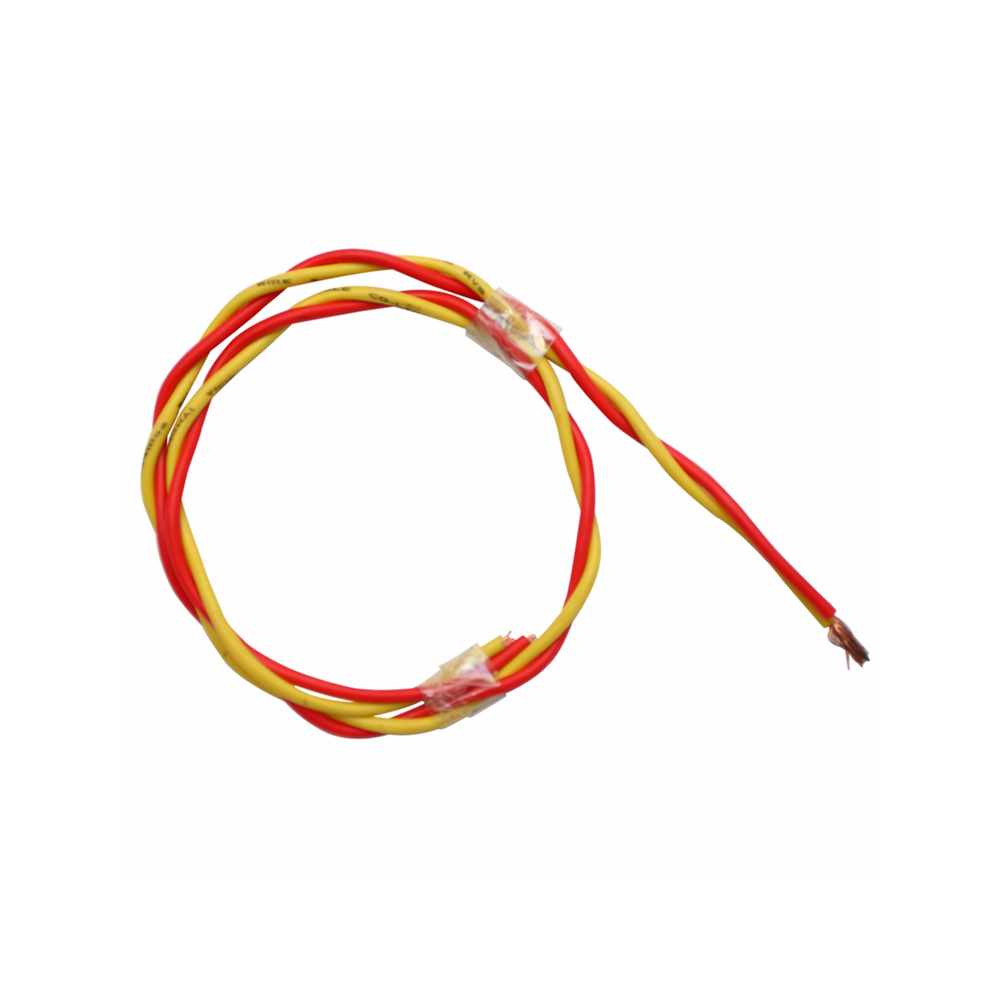

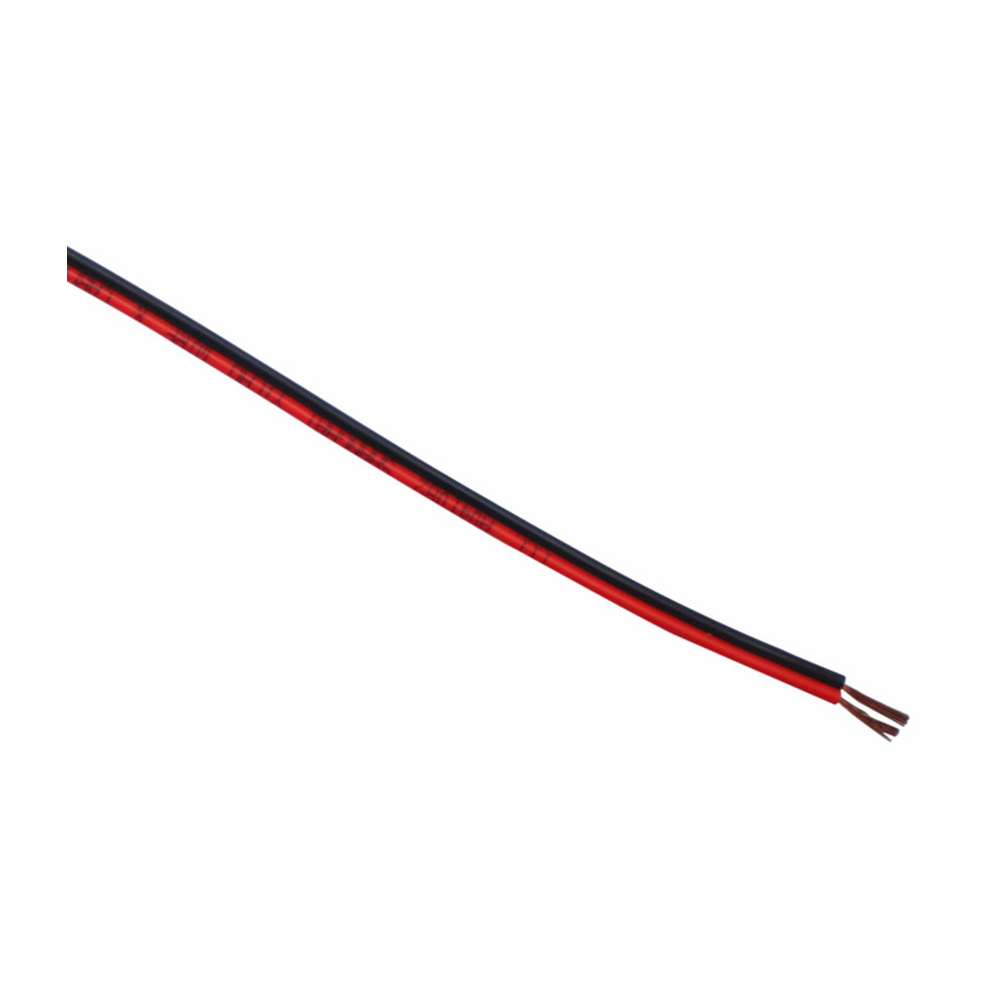

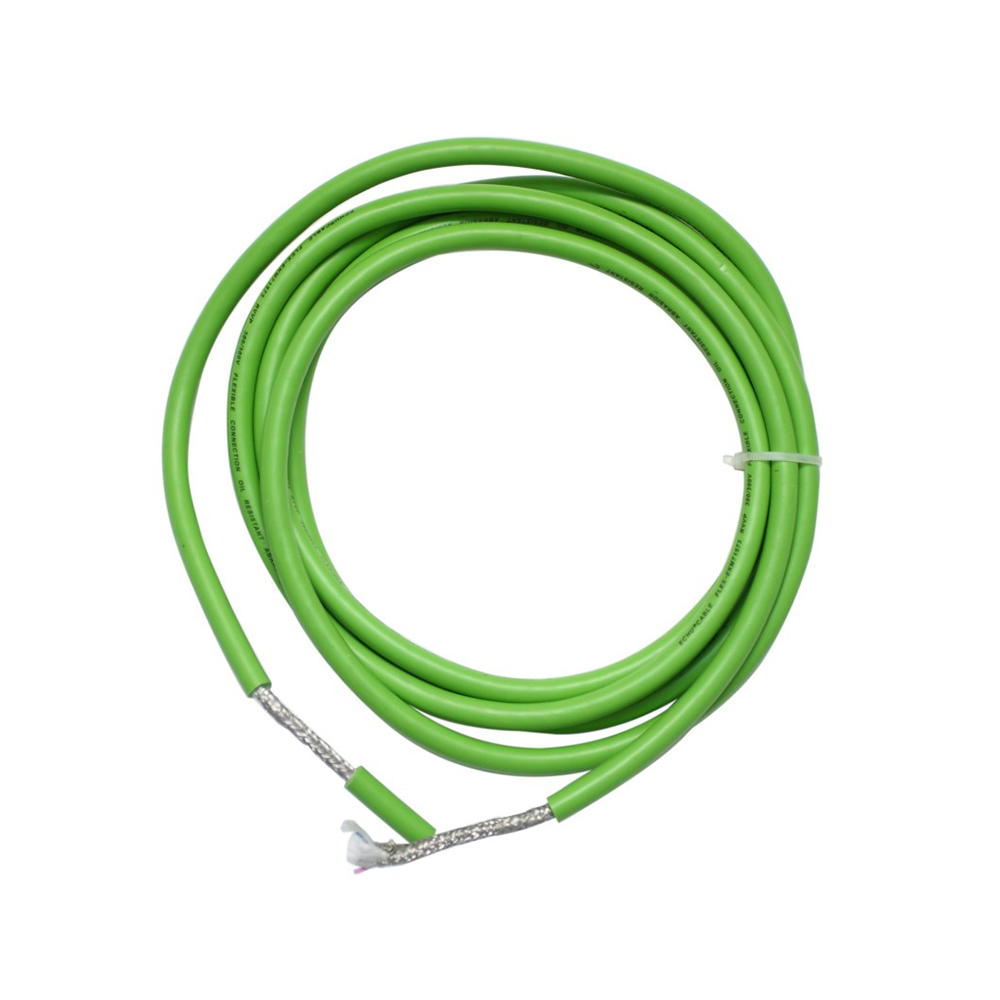

Câble robot en PVC JQR-246P, blindage entièrement en cuivre

Assurance de l'intégrité du signal :
La conception du blindage en couches isole efficacement la diaphonie entre les lignes électriques et les lignes de commande/signal sensibles, empêchant ainsi le bruit haute fréquence des servomoteurs d'affecter le retour du codeur ou la communication du bus, réduisant ainsi les taux d'erreur.
Durabilité dynamique économique :
Tout en offrant un bon blindage, il conserve la rentabilité élevée et les millions de cycles de flexion des câbles robotiques en PVC, répondant ainsi aux exigences de résistance de la plupart des scénarios d'automatisation industrielle.
Protection de l'environnement de base :
La gaine en PVC offre une protection fondamentale contre l'huile, la graisse, le liquide de refroidissement et l'humidité, répondant ainsi aux besoins des environnements industriels généraux.
Champ d'application : utilisé pour la transmission fiable de signaux mixtes de puissance et sensibles dans les équipements d'automatisation industrielle générale où certaines interférences électromagnétiques existent et où le câble doit résister à un mouvement alternatif de moyenne à haute fréquence.
Avantages du câble robot en PVC JQR-246P
Couche de blindage entièrement tressée en cuivre : utilise un blindage tressé en fil de cuivre étamé haute densité avec une couverture ≥ 85 %, supprimant efficacement les interférences électromagnétiques et assurant une transmission stable des signaux de commande du robot.
Conception dynamique hautement flexible : des conducteurs en cuivre sans oxygène finement torsadés combinés à une gaine en élastomère PVC atteignent un rayon de courbure minimum de 5 fois le diamètre extérieur, adapté aux scénarios de haute fréquence dans les articulations de robots.
Structure résistante à la torsion et à l'usure : le pas de toronnage optimisé de l'âme du câble et la formule de gaine résistante à la déchirure résistent aux torsions et aux frottements répétés dans les systèmes de support de câbles des robots.
Résistance à l'huile et adaptabilité à l'environnement : le revêtement en PVC résiste à l'huile, aux acides faibles et aux alcalis, ce qui le rend adapté aux environnements industriels complexes tels que la fabrication automobile et l'assemblage électronique.
Certification sûre et fiable : certifié UL/CE, avec un caractère ignifuge conforme aux normes CEI 60332, répondant aux exigences de sécurité des équipements automatisés.

Points de vente des produits
Câble spécialisé pour robots industriels : fournit des solutions de transmission intégrées pour l'alimentation, les signaux et le contrôle dans les équipements automatisés tels que les robots à six axes et les robots SCARA.
Assurance du signal anti-interférence : la conception du blindage entièrement en cuivre garantit une transmission stable et sans distorsion des signaux d'encodeur de servomoteur et des communications de bus dans des environnements électromagnétiques forts.
Durée de vie dynamique à cycle long : réussit 10 millions de tests de flexion des supports de câbles, adaptés aux scénarios de fonctionnement continu à haute intensité tels que le soudage automobile et la manutention de matériaux.
Câble robot économique : optimise les coûts tout en répondant aux exigences de performances dynamiques, offrant un choix rentable pour les projets d'automatisation de petite et moyenne taille.
Compatibilité de remplacement rapide : diamètre extérieur standardisé et conception d'interface, compatible avec les canaux de câbles et les connecteurs des grandes marques de robots, réduisant les temps d'arrêt pour maintenance.

Conducteur : Fil de cuivre fin sans oxygène (classe 5 ou 6), spécialement toronné. Plage de section transversale : 0,25 mm² à 16 mm² (commun).
Isolation : PVC souple spécial ou élastomère, code couleur.
Structure de base : intégration multicœur (par exemple, 4, 8, 12, 19 cœurs, etc.), comprenant :
• Lignes électriques
• Lignes de commande/signal (généralement des paires torsadées pour réduire la diaphonie interne)
• Lignes de bus/retour (par exemple, paires d'encodeurs)
Gaine intérieure/remplissage : PVC flexible ou coton de remplissage, sécurisant les noyaux et réduisant la friction interne.
Structure de blindage (caractéristique principale) : Blindage entièrement en cuivre :
1. Blindage des paires : les paires de signaux critiques (par exemple, encodeurs, bus de communication) peuvent utiliser un blindage indépendant en feuille d'aluminium.
2. Blindage global : maille tressée en cuivre étamé haute densité, couverture ≥80 %, offrant un blindage électromagnétique complet et une mise à la terre fiable.
Gaine extérieure : polychlorure de vinyle modifié, avec une bonne flexibilité, résistance à l'abrasion, résistance à l'huile (IEC 60811-2-1) et résistance aux UV. Généralement gris ou noir.
Tension nominale : 300/500 V ou 0,6/1 kV.
Tension d'essai : 1 500 V à 3 000 V (50 Hz, 1 minute).
Température de fonctionnement à long terme : Mobile : -5°C à 70°C ; Fixe : -15°C à 70°C.
Rayon de courbure minimum : Installation mobile (dans des chaînes porte-câbles) : 7,5 × D à 10 × D (D : diamètre extérieur du câble).
Durée de vie en flexion : >2 à 5 millions de mouvements alternatifs dans les chaînes porte-câbles.
Performance de torsion : peut résister à une torsion continue de ± 180 °/mètre.
Indice ignifuge : conforme à la norme CEI 60332-1-2.
