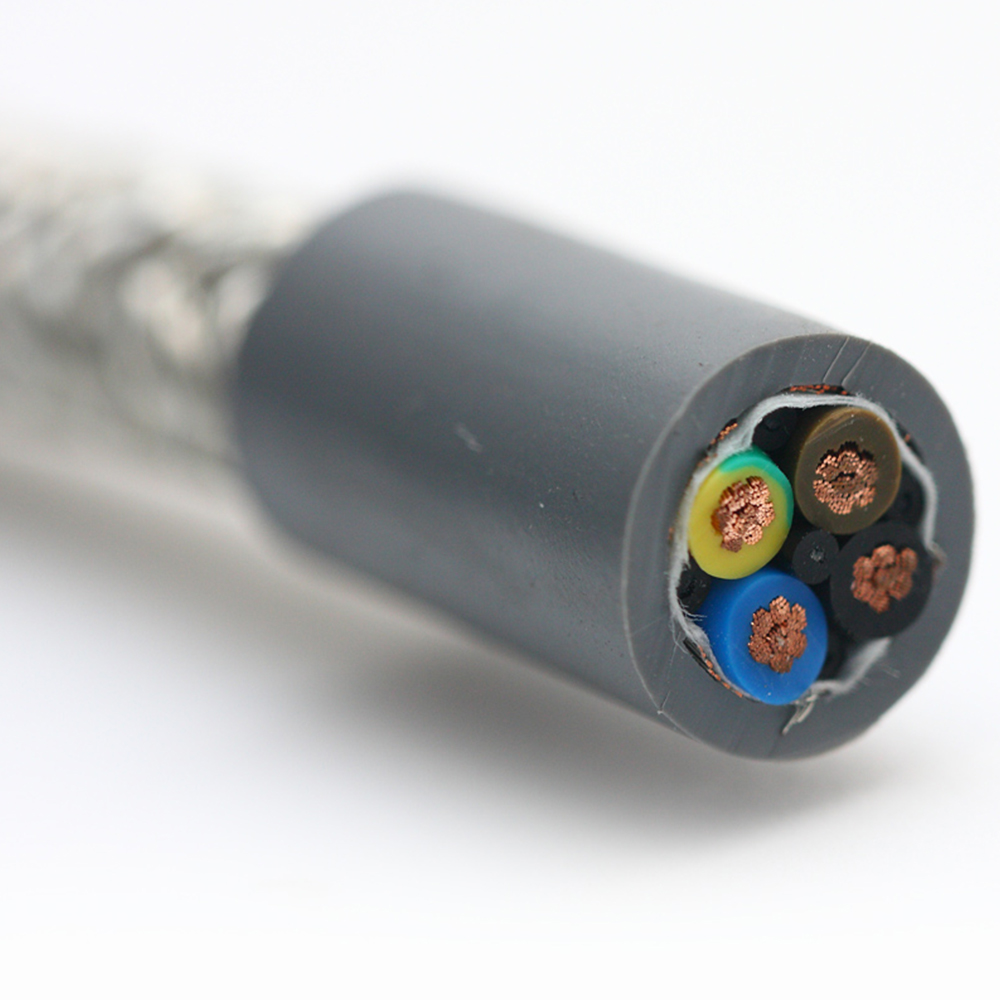

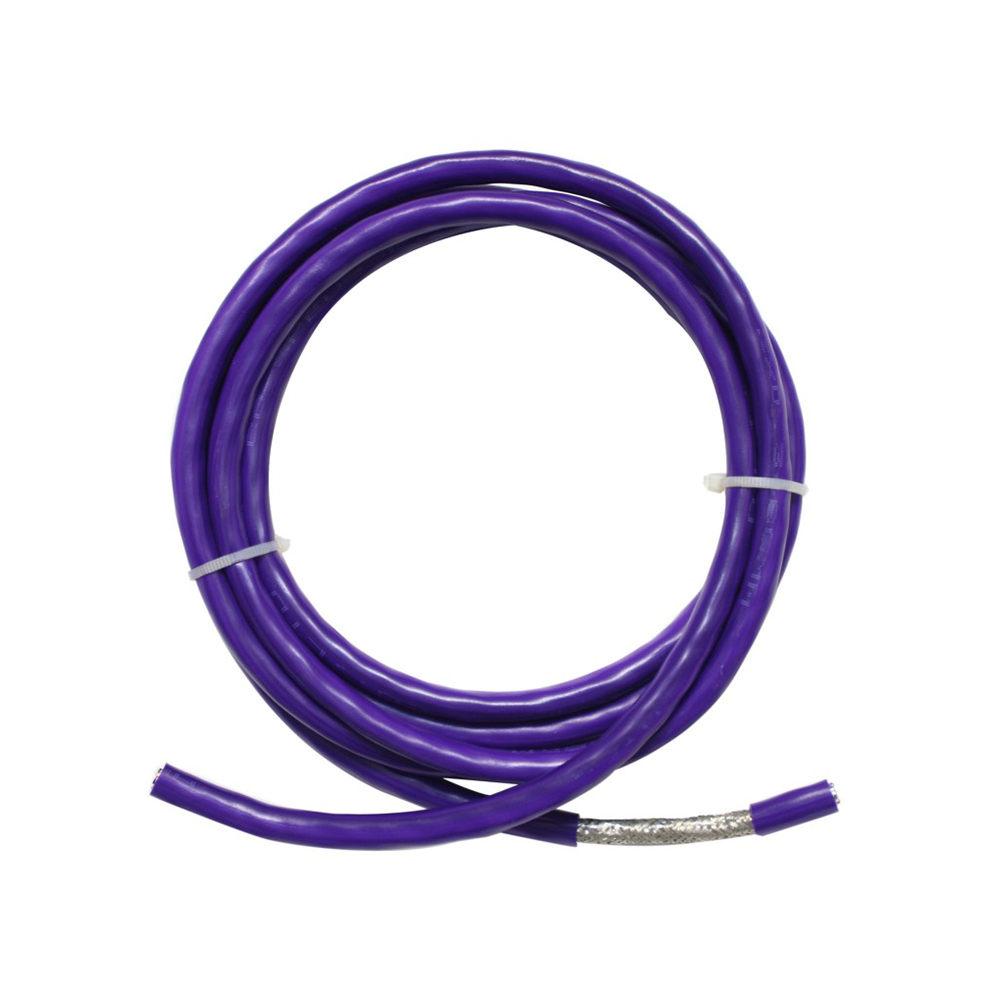

Câble robot JQR-256P PUR, blindage entièrement en cuivre

Avantages du câble robot JQR-256P PUR
Blindage entièrement en cuivre haute performance : le blindage tressé 100 % en cuivre étamé offre une compatibilité électromagnétique optimale
Le revêtement PUR résiste aux environnements extrêmes : résistant à l'huile, à l'hydrolyse, à l'usure et aux acides/alcalis faibles
Durée de vie dynamique ultra flexible : structure de torsion et matériau de gainage optimisés, passe 20 millions de cycles de flexion
Adaptabilité sur une large plage de températures : la plage de fonctionnement de -40 °C à 105 °C couvre la plupart des scénarios industriels
Avantages d'installation et de maintenance : conception flexible pour une installation facile, couche de blindage entièrement en cuivre pour une mise à la terre pratique et fiable

Points de vente du câble robot JQR-256P PUR
Câble dédié aux environnements à fortes interférences : conçu pour les scénarios d'interférences électromagnétiques fortes tels que les robots de soudage et les machines de découpe laser
Blindage entièrement en cuivre pour une interférence de signal nulle : un blindage 100 % en cuivre garantit que les signaux du servo-encodeur restent sans distorsion en cas de fortes interférences
Assurance de durabilité pour des conditions de travail extrêmes : passe la certification TÜV de 20 millions de cycles, durée de vie plus de 3 fois supérieure à celle des câbles de robot ordinaires
Solution unique haute fiabilité : intègre la transmission des signaux d'alimentation, de contrôle et de retour, réduisant ainsi la complexité du câblage
Norme industrielle Plug-and-Play : compatible avec les supports de câbles et les systèmes de connecteurs d'origine des grandes marques de robots

Champ d'application du câble robot JQR-256P PUR
Systèmes de robots de soudage : transmission dynamique de puissance et de signaux pour les corps et positionneurs de robots de soudage à l'arc et de soudage par points
Équipement de traitement laser : câblage dans des environnements à fortes interférences pour les unités de mouvement des machines de découpe et de soudage laser
Lignes de production de fabrication automobile : câblage blindé haute densité pour robots dans les lignes de soudage et de peinture de carrosserie
Équipement semi-conducteur : transmission anti-interférence de signaux de précision pour les robots de manipulation de plaquettes et les équipements de conditionnement
Robots industriels lourds : lignes de puissance et de rétroaction pour robots lourds dans les lignes de production de fonderie et de forgeage

Conducteur : fil de cuivre ultra fin sans oxygène (classe 6 ou supérieure), processus de toronnage spécial pour maximiser la durée de vie en flexion. Plage de section commune : 0,25 mm² à 16 mm².
Isolation : Élastomère thermoplastique spécial ou polyoléfine réticulée, codée par couleur, très flexible et résistante au vieillissement.
Structure de base : intégration multicœur (par exemple, 4, 8, 12, 19 cœurs, etc.), comprenant :
• Lignes électriques (épaisses)
• Lignes de commande/signal (paire torsadée ou étoile-quad pour réduire la diaphonie)
• Lignes de bus/retour (par exemple, paires de fils de codeur)
Gaine intérieure/remplissage : gaine intérieure TPE/PUR à faible friction et haute résistance, sécurisant les positions du noyau et réduisant la friction interne et les contraintes de torsion.
Structure de blindage (caractéristique principale) : Blindage entièrement en cuivre :
1. Blindage de paire/groupe : les paires de signaux critiques (par exemple, encodeur, bus) sont protégées indépendamment avec une feuille d'aluminium pour empêcher la diaphonie entre les paires.
2. Blindage global : maille tressée en cuivre étamé haute densité, couverture ≥85 %, offrant un blindage électromagnétique complet et une continuité de terre fiable. Il s'agit de la représentation principale du suffixe « P ».
Gaine extérieure : polyuréthane résistant à l'abrasion, avec une excellente résistance à la déchirure, à l'huile (par exemple CEI 60811-2-1), à l'hydrolyse, à la corrosion chimique et aux UV.
Tension nominale : 300/500 V ou 0,6/1 kV.
Tension d'essai : 1 500 V - 3 500 V (50 Hz, 1 minute).
Température de fonctionnement à long terme : Mobile : -5°C à 90°C ; Fixe : -30°C à 90°C.
Rayon de courbure minimum : Installation mobile (dans des chaînes porte-câbles) : 7,5 × D à 10 × D (D : diamètre extérieur du câble).
Durée de vie en flexion : > 5 millions de mouvements alternatifs dans les chaînes porte-câbles (les spécificités dépendent de la course, de la vitesse et du rayon de courbure).
Performances de torsion : peut résister à une torsion continue de ±180° à ±720°/mètre.  Indice de retardateur de flamme :** Conforme à la norme CEI 60332-1-2 (ou à des niveaux supérieurs tels que la CEI 60332-3).
