Câble combiné moteur et frein haute puissance S6-L-B112-3.0

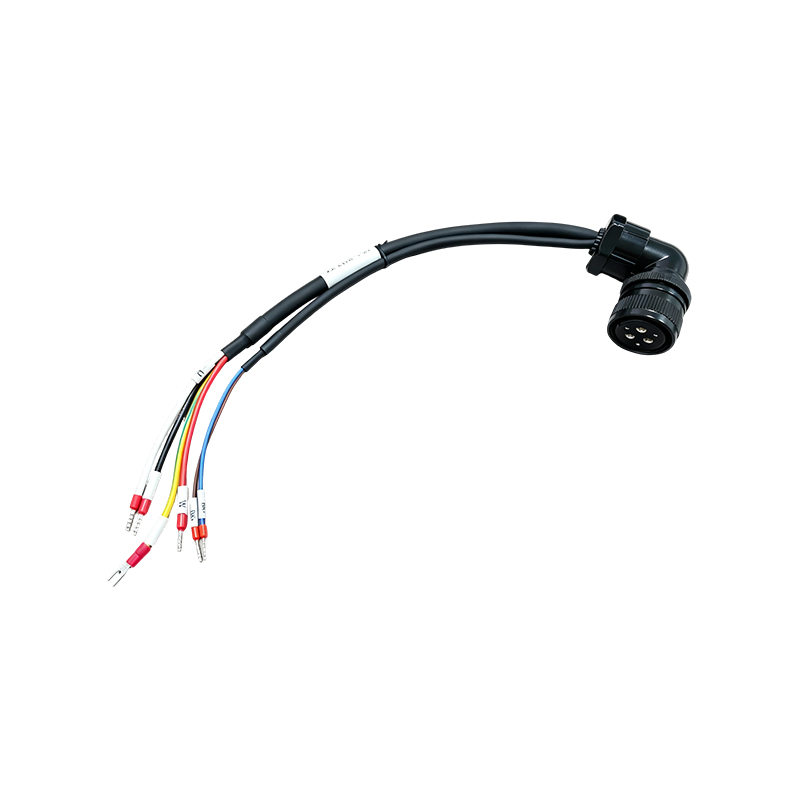

Transmission intégrée de puissance et de freinage à haut rendement : le câble combine l'alimentation du moteur et l'alimentation du frein électromagnétique dans une seule gaine principale, se divisant en branches acheminées indépendamment. Les extrémités des fils forment un circuit complet avec des lignes électriques triphasées U, V, W, un fil de mise à la terre PE et des lignes de frein BK/BK-, permettant une installation avec un seul câble pour satisfaire à la fois les exigences de fonctionnement du moteur et de puissance de freinage, simplifiant considérablement le travail de câblage côté équipement.

Conception porteuse de courant haute puissance : les conducteurs centraux utilisent un fil de cuivre pur flexible multibrins de gros calibre, offrant une grande capacité de transport de courant et une faible perte de transmission pour répondre aux exigences d'alimentation stable des servomoteurs haute puissance dans des conditions de fonctionnement continu et à forte charge, réduisant efficacement l'accumulation de chaleur et la chute de tension.

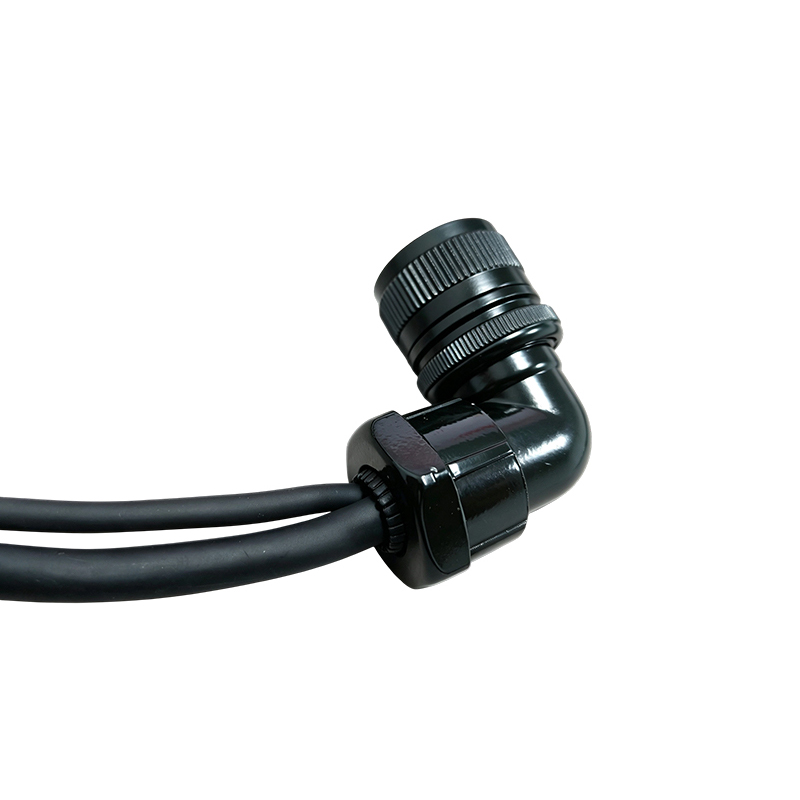

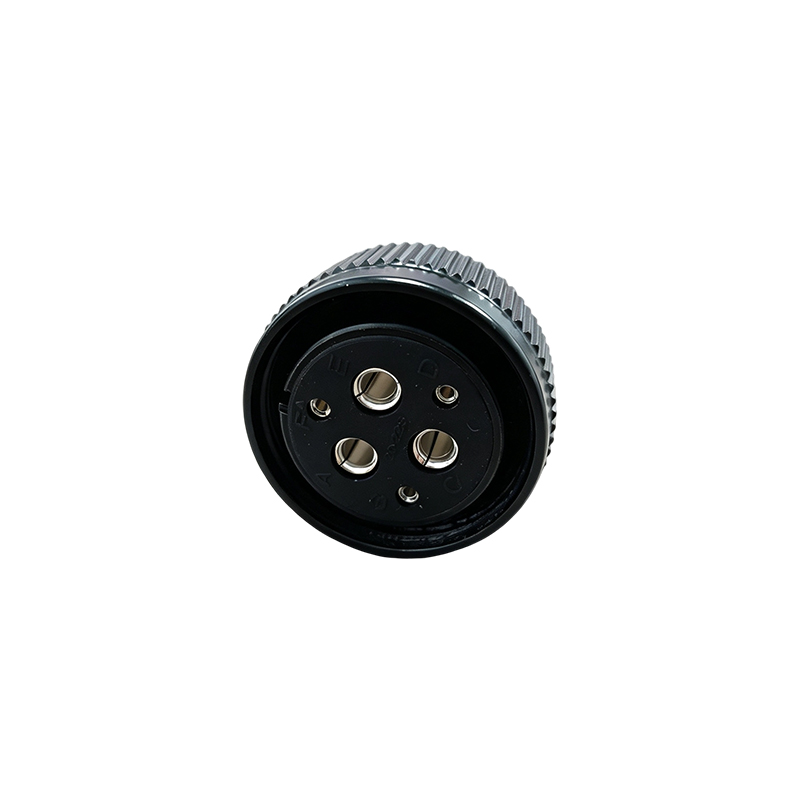

Structure à double connecteur robuste et fiable : l'extrémité d'entraînement est équipée d'un connecteur d'aviation circulaire à angle droit doté d'une disposition interne à 4 broches, avec un boîtier en métal moulé sous pression combiné à un écrou de couplage de verrouillage étanche et anti-poussière et un serre-câble, résistant efficacement aux vibrations, à la traînée, à la poussière et à l'humidité dans les environnements industriels. Le connecteur de frein à 4 broches qui l'accompagne présente également une conception à broches clavetées pour garantir une installation précise.

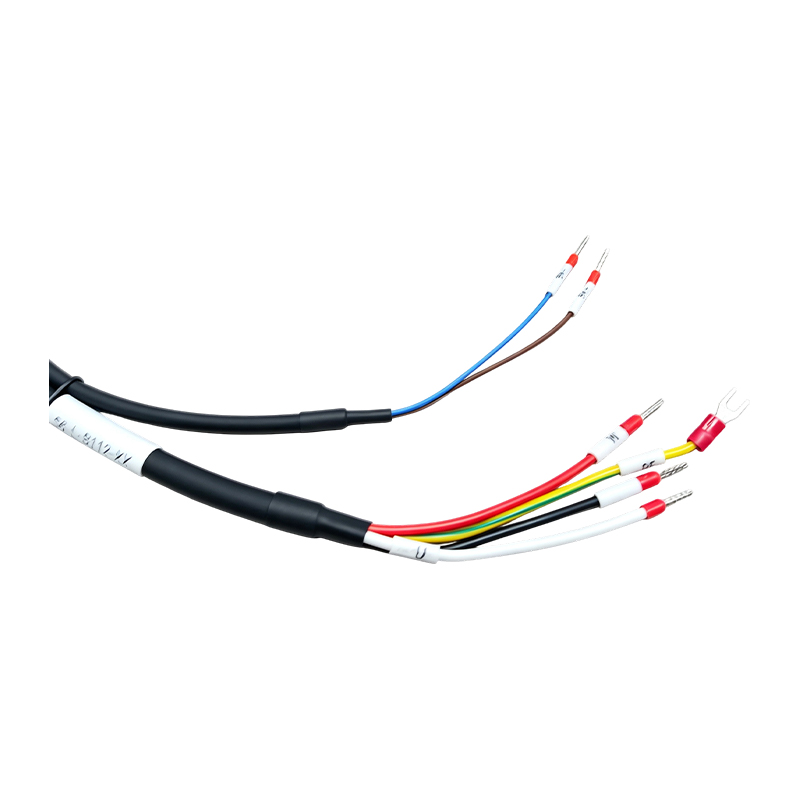

Étiquetage précis et fabrication standardisée : les fils d'alimentation U/V/W et les fils de frein BK/BK sont chacun clairement marqués avec des étiquettes thermorétractables et équipés de bornes à sertir à barillet ouvert ou à fourche, permettant aux installateurs de câbler rapidement et précisément en fonction de l'étiquetage, réduisant ainsi le risque de mauvais câblage et raccourcissant le temps de mise en service sur site.

Matériau de la gaine résistant aux intempéries et à l'abrasion : la gaine extérieure est constituée d'un matériau composite PVC résistant à l'huile et à l'abrasion, doté d'une excellente flexibilité et de propriétés ignifuges, adapté à une utilisation prolongée dans des environnements industriels complexes tels que les ateliers et les lignes de production.

Tests de qualité complets : chaque câble est soumis à des tests de continuité, des tests de résistance d'isolation et des tests de résistance à haute tension avant expédition, garantissant la conformité avec la certification 3C de la Chine et les normes de certification CE de l'UE, et fournissant aux clients une transmission de puissance et de freinage sûre et fiable.

Points de vente des produits

Câble dédié aux servosystèmes haute puissance : développé sur mesure pour les servomoteurs haute puissance équipés de freins électromagnétiques, adapté aux machines-outils CNC, aux robots industriels et aux équipements de manutention de charges lourdes où la fiabilité des freins est essentielle.

Câblage simplifié avec double fonctionnalité : la puissance du moteur et la puissance du frein sont intégrées dans un seul câble principal, réduisant ainsi le nombre de câbles et l'espace de chemin de câbles requis côté équipement et réduisant la complexité de l'installation.

Aucun traitement secondaire requis : le sertissage des bornes et l'assemblage des connecteurs sont terminés avant l'expédition, permettant aux utilisateurs de se connecter directement à leur équipement dès réception sans retouche électrique professionnelle, réduisant ainsi les barrières d'installation et les coûts de main-d'œuvre.

Service de personnalisation flexible : la longueur du câble, le modèle de connecteur et le type de terminal peuvent tous être personnalisés en fonction des spécifications d'interface de l'équipement du client, s'adaptant ainsi entièrement aux systèmes de servomoteurs haute puissance de différentes marques.

Domaine d'application : Câblage d'alimentation pour machines-outils CNC haute puissance, commande d'entraînement et de freinage commune pour robots industriels, câblage d'alimentation et de freinage intégré pour équipements de manutention et de levage de charges lourdes, et systèmes d'asservissement haute puissance sur les lignes de production automatisées.

Notes spéciales : la conception à double branche permet une transmission indépendante de la puissance et des freins ; la structure du connecteur à clé garantit une installation précise ; la conception du conducteur de gros calibre convient aux applications à haute puissance ; la résistance à l'huile et à l'abrasion de la gaine convient aux conditions des sites industriels ; le produit a passé les certifications chinoises 3C et CE de l'UE ; un choix fiable pour le câblage d'alimentation et de freinage dans les systèmes d'asservissement haute puissance.
