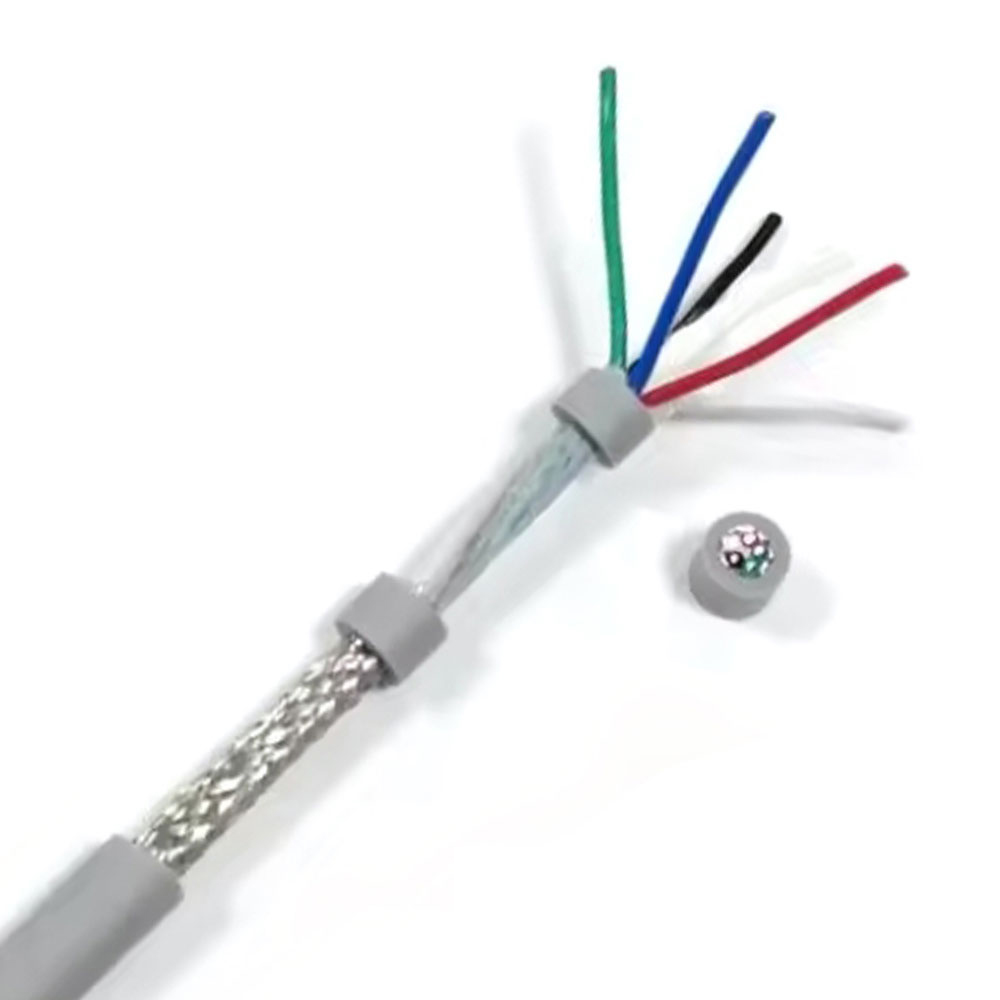

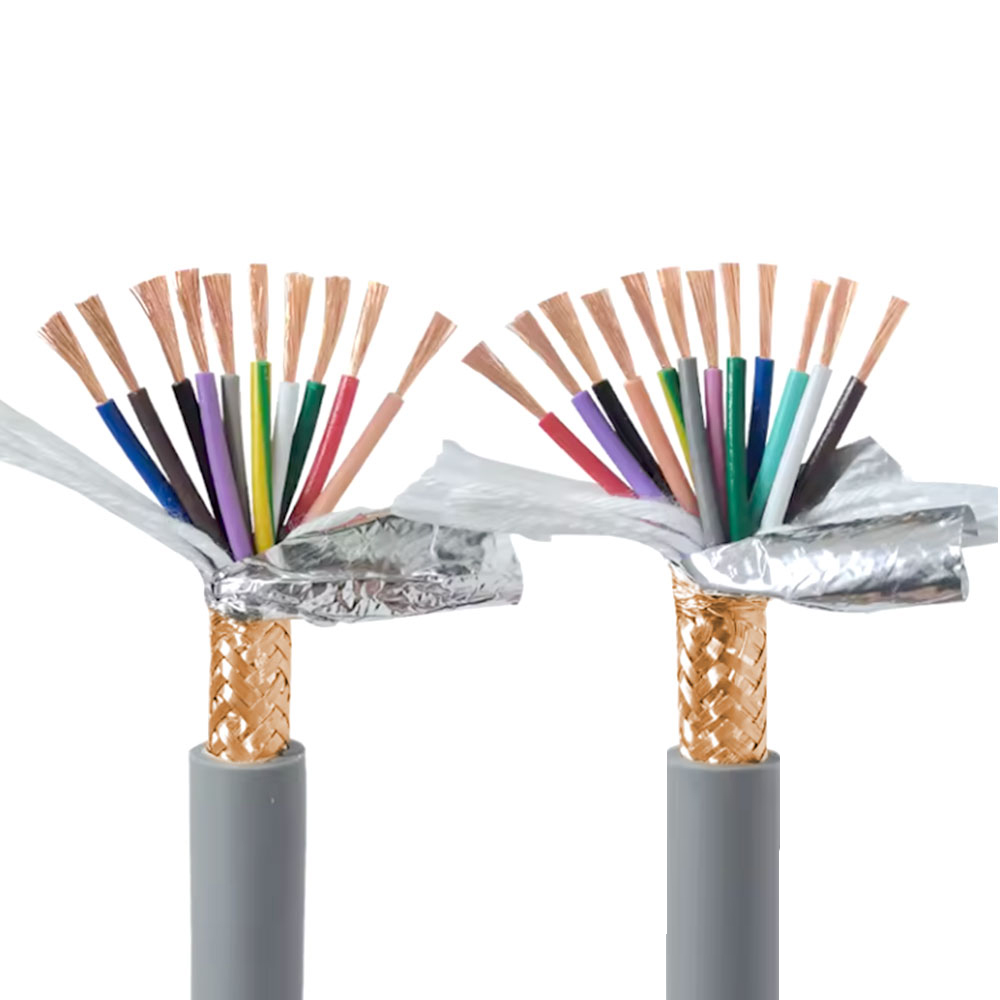

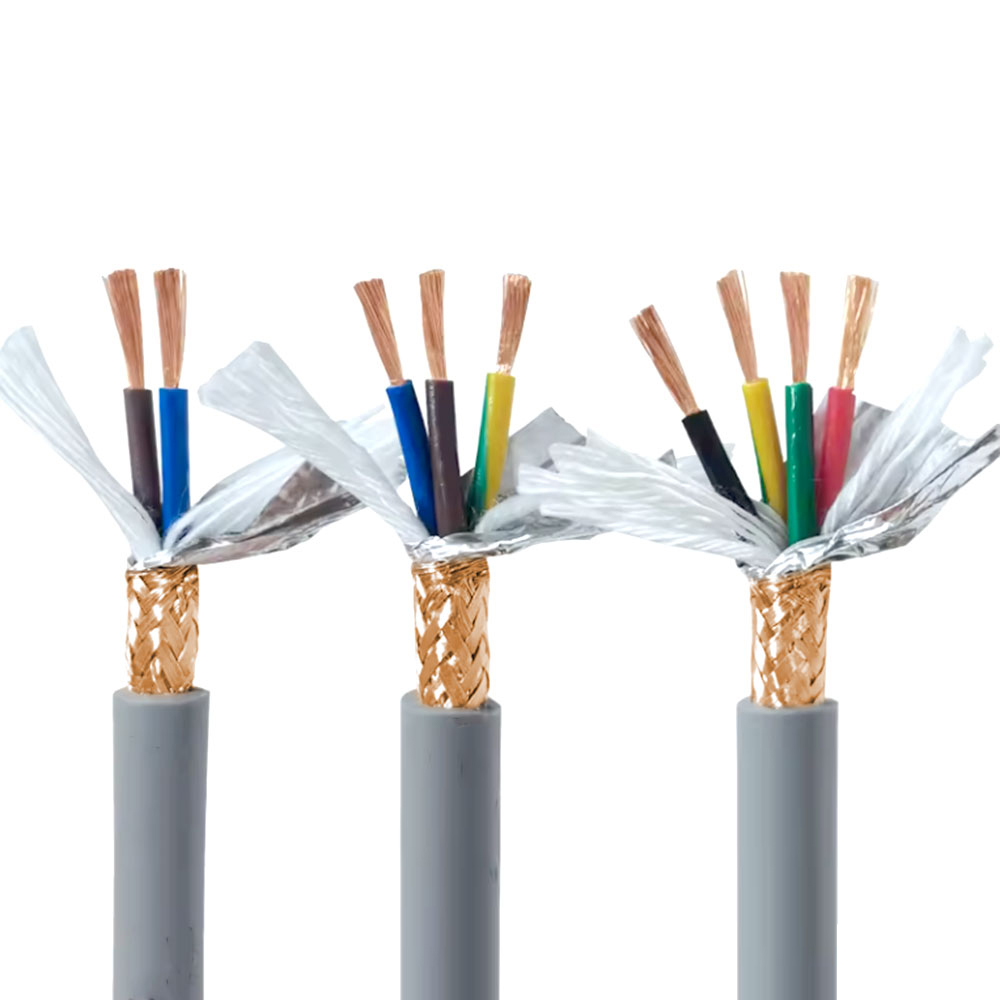

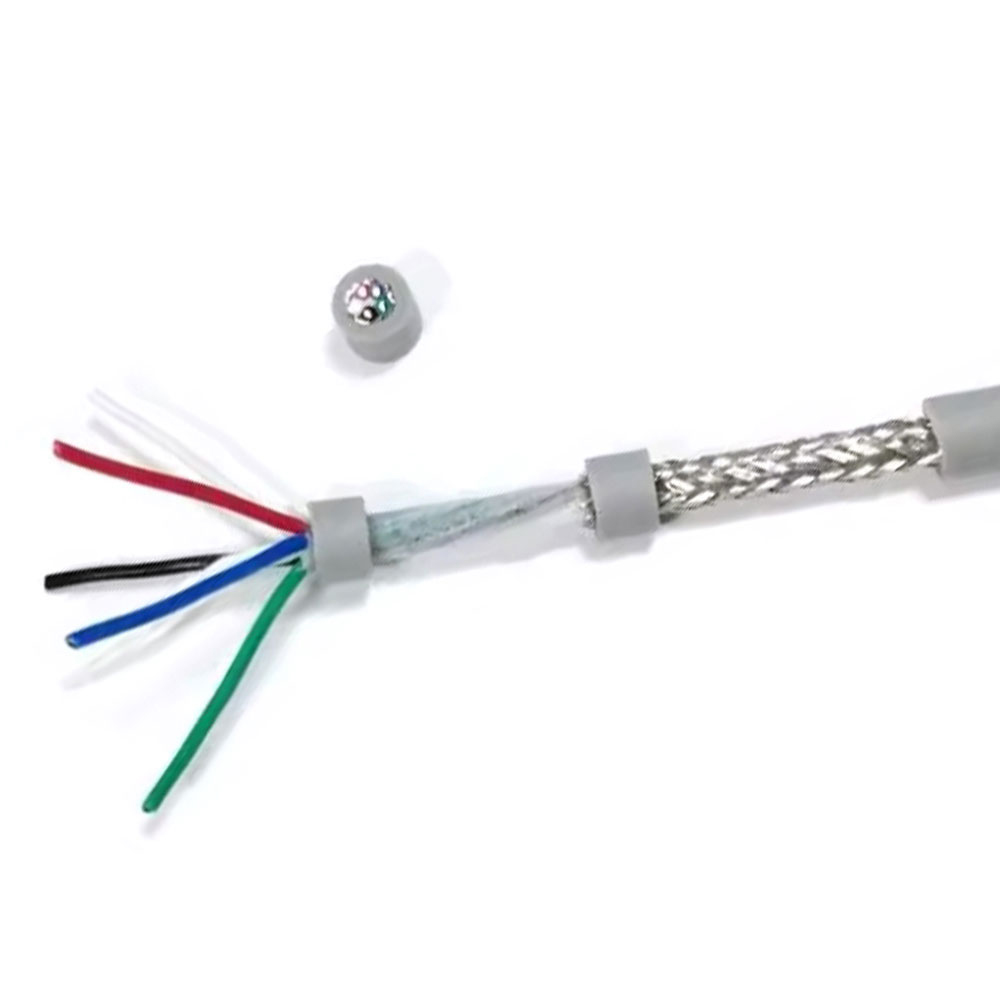

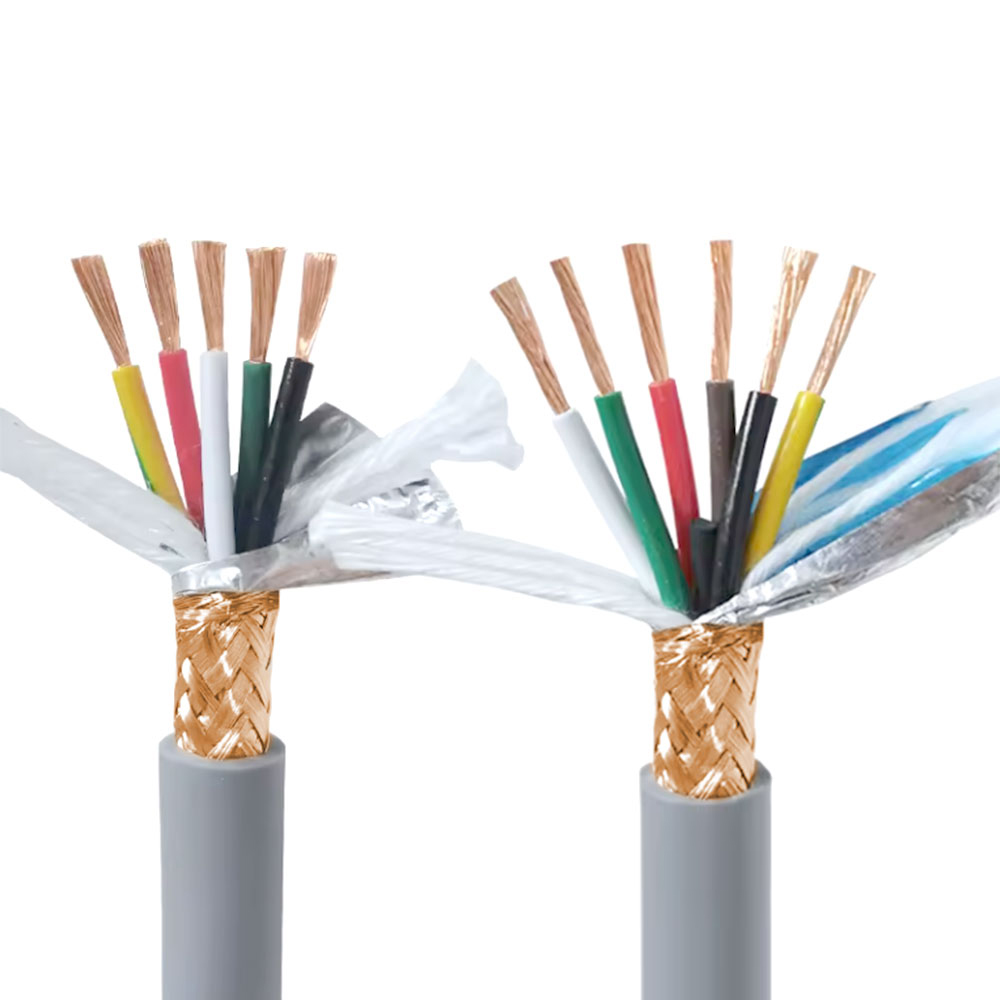

TRVVP Electromagnetic interference resistance Drag Chain Cable

Flexibilité extrême et haute résistance à la traction :
La combinaison de conducteurs ultra-flexibles et d'éléments de traction intégrés répond aux exigences du mouvement alternatif à grande vitesse des ascenseurs.
Garantie d'intégrité du signal :
L'ajout d'un blindage global sur la base d'une paire torsadée ou d'un blindage individuel forme plusieurs couches de protection, particulièrement adaptées à la transmission de signaux de bus (tels que CAN, Ethernet) et de signaux vidéo dans les ascenseurs modernes sans salle des machines, les ascenseurs à grande vitesse et les ascenseurs intelligents.
Durabilité mécanique et environnementale fiable :
Conçu spécifiquement pour l'environnement de flexion alternative verticale des cages d'ascenseur, il a une longue durée de vie en flexion. La gaine en PVC offre une protection environnementale de base.
Champ d'application : utilisé dans les ascenseurs, les ascenseurs et les systèmes de levage verticaux où il existe un risque d'interférence électromagnétique ou des exigences élevées en matière de qualité de transmission du signal, servant de câbles mobiles pour transmettre des signaux mixtes de puissance, de contrôle, de données et vidéo.

Conducteur : Conducteur en cuivre recuit de classe 6 (fils de cuivre ultra-fins multibrins), extrêmement flexible. Plage de sections : 0,75 mm² à 2,5 mm² (signal/contrôle), 4 mm² à 35 mm² (puissance).
Isolation : PVC souple spécial, code couleur.
Structure de base : intégration multicœur avec des configurations flexibles, telles que :
• Noyaux d'alimentation (terre triphasée)
• Noyaux de commande/signal (plusieurs noyaux, souvent des paires torsadées pour réduire la diaphonie interne)
• Noyaux de communication/bus (par exemple, bus CAN, paires Ethernet)
• Cœurs vidéo (par exemple, câbles coaxiaux)
Élément de traction : Fil d'aramide central ou intégré, câble en fibre ou câble en acier galvanisé pour résister à la tension mécanique.
Remplissage : Matériau de remplissage non hygroscopique pour maintenir la rondeur du câble.
Structure de blindage (caractéristique principale) : Blindage global : utilise généralement un treillis tressé en cuivre étamé ou un fil de drainage en ruban composite aluminium-plastique, avec une couverture ≥ 80 %, enfermant tous les âmes du câble à l'intérieur de la gaine. Certains modèles peuvent inclure un blindage individuel pour les paires critiques (par exemple, les paires de communication).
Gaine : PVC à haute résistance, résistant à l'abrasion et à la flexion, généralement noir ou gris, et peut présenter des propriétés à faible émission de fumée et sans halogène (LSZH).
Tension nominale : 300/500 V ou 450/750 V.
Température de fonctionnement à long terme : -15°C à 70°C (pour installation mobile).
Rayon de courbure minimum : Installation mobile : 10 × D (où D est le diamètre extérieur du câble).
Hauteur de suspension : conçue en fonction de la résistance des éléments de traction, supportant généralement des hauteurs de levage de 80 mètres à 200 mètres.
Indice ignifuge : conforme à la norme GB/T 18380.1 (ou CEI 60332-1).
Efficacité du blindage : fournit un certain niveau de résistance aux interférences électromagnétiques (EMI), empêchant les interférences externes de pénétrer ou les signaux internes de rayonner.
