Câble de codeur de servo S6-L-P121-3.0

Conception de transmission de signal de haute précision : les noyaux de signal internes utilisent une construction à paire torsadée combinée à une couche de blindage tressée en métal, supprimant efficacement les interférences de mode commun et le bruit de couplage électromagnétique. Cela offre une protection complète en matière de compatibilité électromagnétique (CEM) des basses aux hautes fréquences, garantissant que les signaux de retour de position et de vitesse du codeur restent non déformés et non dégradés sur des distances de transmission étendues.

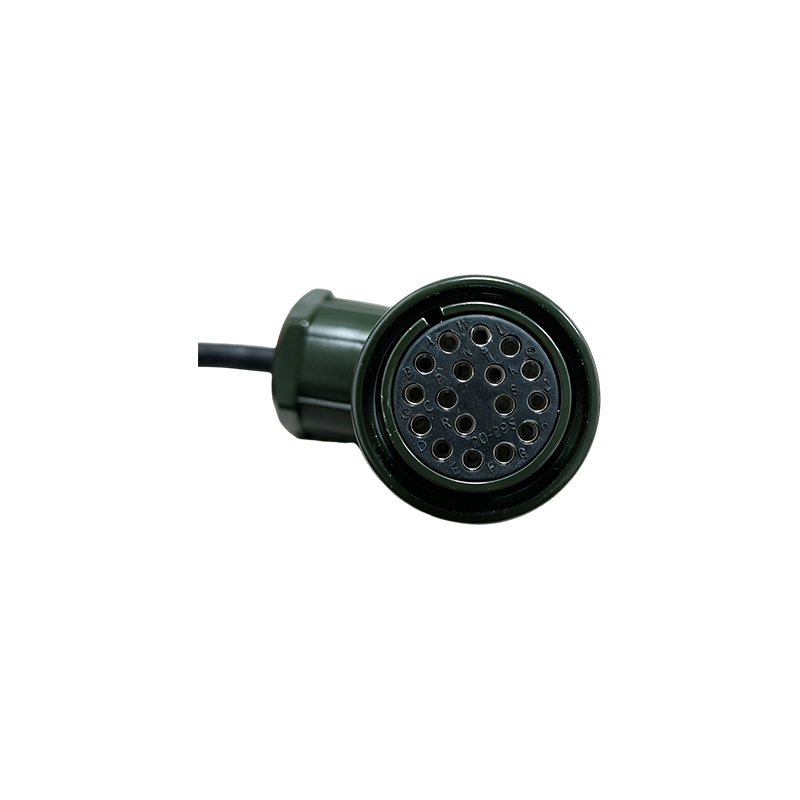

Structure de connexion robuste et fiable : une extrémité est équipée d'un connecteur d'aviation circulaire à angle droit vert olive utilisant une coque standard 20-29S avec 17 positions de broches alphabétiques pour éviter une mauvaise insertion ; le corps du connecteur en métal moulé sous pression, combiné à un écrou de couplage de verrouillage étanche à l'eau et à la poussière et à un serre-câble, résiste efficacement aux vibrations et aux contraintes de traction dans les environnements industriels. L'extrémité opposée comporte un connecteur gris de type loquet pour une insertion pratique et un verrouillage fiable, compatible avec les interfaces d'encodeur de servomoteur grand public.

Interface auxiliaire multifonction intégrée : une borne blanche à 2 broches est réservée sur le câble, acheminant indépendamment les lignes électriques auxiliaires telles que les circuits d'alimentation des freins ou des ventilateurs sans câblage supplémentaire, améliorant ainsi l'efficacité globale du câblage pour les équipements ayant plusieurs besoins d'alimentation.

Matériau de la gaine résistant aux intempéries et à l'abrasion : la gaine extérieure est constituée d'un matériau composite PVC résistant à l'huile et à l'abrasion, doté d'une excellente flexibilité et de propriétés ignifuges, adapté à une flexion et à un traînage soutenus dans des environnements industriels complexes tels que les ateliers et les lignes de production.

Tests de qualité complets : chaque câble est soumis à des tests de continuité, des tests de résistance d'isolation et des tests de fonction de signal avant expédition, garantissant la conformité avec la certification 3C de la Chine et les normes de certification CE de l'UE, et offrant aux clients une transmission de signal sûre et fiable.

Points de vente des produits

Câble d'encodeur dédié pour les systèmes servo : développé sur mesure pour les exigences de connexion de signal entre les encodeurs de servomoteurs et les entraînements, adapté aux machines-outils CNC, aux robots industriels, aux lignes de production automatisées et à d'autres scénarios de contrôle de haute précision.

Forte performance anti-interférence : la structure blindée à paire torsadée supprime fondamentalement les interférences électromagnétiques, ce qui en fait une solution idéale pour transmettre de manière fiable les signaux de retour d'encodeur dans des environnements électromagnétiques complexes, en particulier dans les armoires de commande avec des onduleurs et des servomoteurs densément disposés.

Aucun traitement secondaire requis : l'assemblage des bornes et des connecteurs est terminé avant l'expédition, permettant aux utilisateurs de se connecter directement à leur équipement dès la réception sans retouche électrique professionnelle, réduisant ainsi les barrières d'installation et les coûts de main-d'œuvre.

Service de personnalisation flexible : la longueur du câble, le modèle de connecteur et le type de terminal peuvent tous être personnalisés en fonction des spécifications d'interface de l'équipement du client, s'adaptant ainsi entièrement aux systèmes de servomoteurs de différentes marques.

Gamme d'applications : câblage de retour d'encodeur de machine-outil CNC, détection de position d'articulation de robot industriel, transmission de signal de système d'asservissement sur des lignes de production automatisées, contrôle de positionnement de précision pour les machines d'emballage et connexions de signal pour les équipements de fabrication électronique.

Notes spéciales : la conception du blindage assure la stabilité de la transmission du signal du codeur ; la structure du connecteur à clé garantit une installation précise ; la résistance à l'huile et à l'abrasion de la gaine convient aux conditions des sites industriels ; le produit a passé les certifications chinoises 3C et CE de l'UE ; un choix fiable pour le câblage des signaux dans les systèmes d'asservissement.
